Автоматизированная установка повышения давления (APD) предназначена для автоматического повышения и поддержания необходимого давления в системах:
- холодного/горячего водоснабжения;
- отопления;
- с различными технологическими процессами.
Перекачиваемой жидкостью является вода, а также другие жидкости, сходные с водой по вязкости и плотности.
Перекачиваемая жидкость не должна быть химически активной к деталям APD, содержать абразивные, твердые, волокнистые включения.
Температура перекачиваемой жидкости до +70°С в стандартном исполнении.
- КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

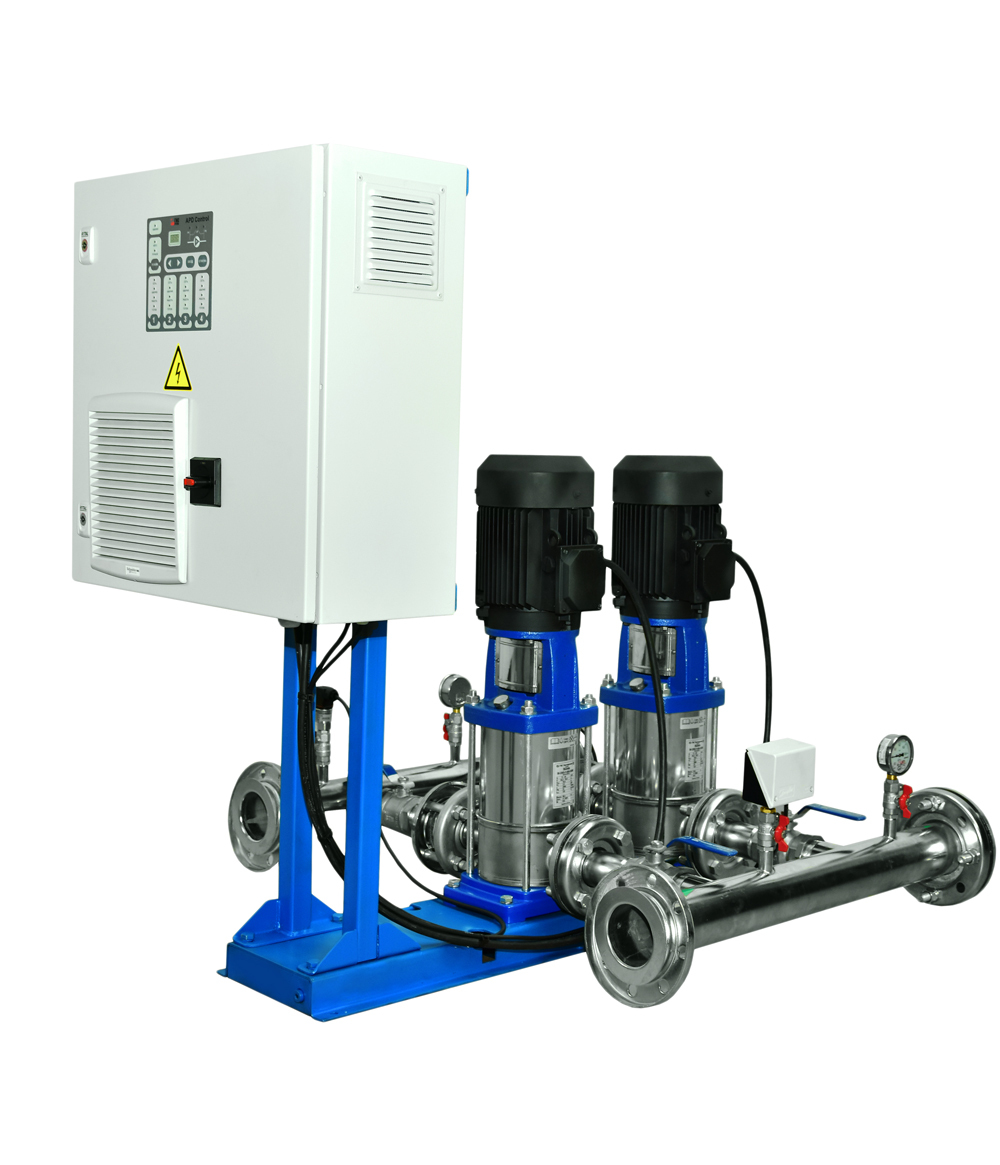

APD комплектуются одинаковыми электронасосными агрегатами, в стандартном исполнении от двух до четырёх, соединёнными параллельно и установленными на общей раме.
Плавное включение/выключение, необходимого количества электронасосных агрегатов, обеспечивает постоянное заданное давление (напор) на выходе из APD, при меняющемся потреблении.
- APD в стандартном исполнении включает в себя:
- электронасосные агрегаты (от 2 до 4);
- шкаф управления с преобразователем частоты на каждый двигатель;
- всасывающий (трубопровод) коллектор;
- напорный (трубопровод) коллектор;
- раму;
- запорную арматуру (краны, задвижки, затворы и т.п.);
- обратный клапан после каждого электронасосного агрегата;
- мановакуумметр (установленный на всасывающем коллекторе);
- реле давления («сухого хода» установленный на всасывающем коллекторе);
- манометр (установленный на напорном коллекторе);
- преобразователь давления («датчик давления» установленный на напорном коллекторе).
- Шкаф управления стандартного исполнения предусматривает выполнение функций:
- автоматический и ручной режим работы электронасосных агрегатов;
- программно задаваемые параметры электронасосах агрегатов, давления (перепада) и других параметров системы;
- сигнализация неисправности с отображением кода;
- подключение резервных электронасосных агрегатов при выходе из строя работающих;
- циклическое переключение электронасосах агрегатов для выравнивания наработки;
- подключение к работе пиковых электронасосных агрегатов по внешним сигналам;
- возможность работы с аналоговыми датчиками 4-20мA
- дистанционное отключение;
- выходы на внешнее устройство сигнализации или сбора информации.
- Шкафы управления с функциями (опциями) по заказу:
При помощи дополнительных интерфейсных модулей возможно осуществлять удаленную диспетчеризацию.
Варианты интерфейсных модулей:
1. Интерфейсный модуль APD RS-485
предназначен для осуществления диспетчеризации приборов через интерфейс RS485 (протокол Modbus RTU). Как правило, используется для управления объектами в пределах здания с максимальной длиной линии 1000м.
2. Интерфейсный модуль APD RS-485/USB
предназначен для осуществления диспетчеризации приборов через интерфейс RS485 (протокол Modbus RTU) и подключения компьютера через порт USB. Как правило, используется для управления объектами в пределах здания с максимальной длиной линии 1000м.
3. Интерфейсный модуль APD Ethernet/WiFi
предназначен для осуществления диспетчеризации приборов по сети Ethernet / Wi-Fi (протокол Modbus TCP, HTTP/WEB). Как правило, используется для управления объектами в зоне расположения локальной сети Ethernet и/или при помощи глобальной сети Интернет. Встроенный WEB-интерфейс позволяет управлять насосной станцией напрямую, используя любой смартфон, планшет или компьютер через Интернет-браузер (Internet Explorer, Google Chrome, Mozilla Firefox, Opera, iOS, Android, Safari)
