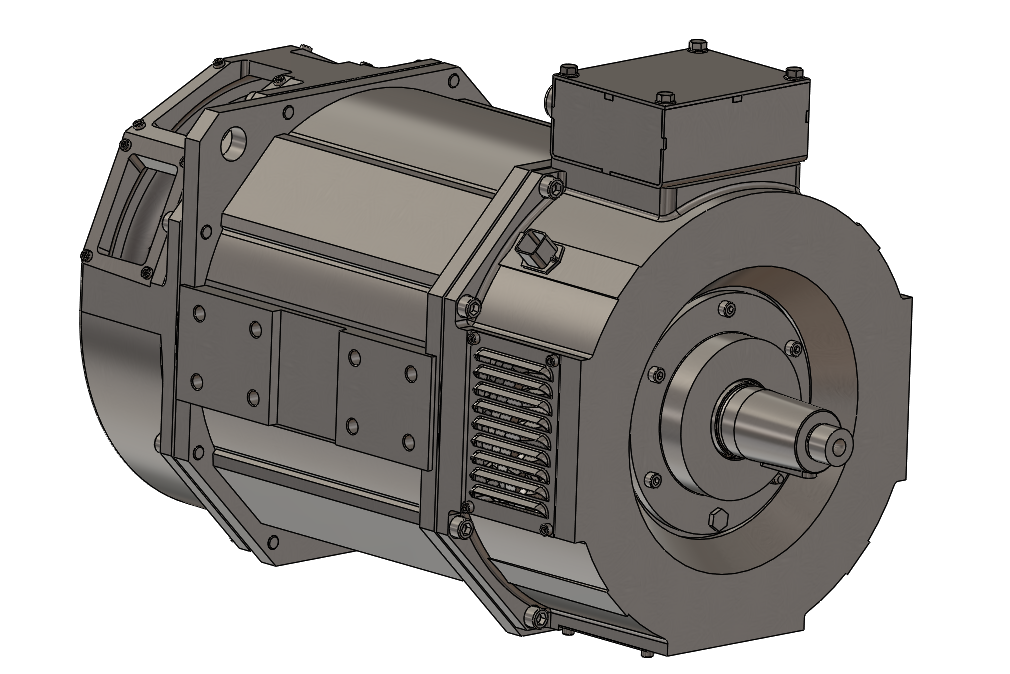

Тяговый асинхронный двигатель ТАД 120-4-БУ1

ТАД120-4-БУ1
Двигатели асинхронные тяговые предназначены для тягового электропривода колесных транспортных средств при питании от статического преобразователя напряжения и частоты.
Двигатели имеют следующее условное обозначение:
ТАД – тяговый асинхронный двигатель;
120 – мощность на валу в продолжительном режиме, кВт;
4 – число полюсов;
Б – наличие встроенного датчика температуры обмоток статора;
У1 – климатическое исполнение и категория размещения по ГОСТ15150-69;
IM1103 – конструктивное исполнение двигателя по способу монтажа по ГОСТ МЭК 60034-7;
IP22 – степень защиты двигателя от внешних воздействий по ГОСТ IEC 60034-5.
Класс нагревостойкости изоляции обмотки двигателя «220 °С» по ГОСТ8865-93.
В таблице 1 указаны номинальные электромеханические параметры двигателей при следующих параметрах статического преобразователя напряжения и частоты:
- выходное трехфазное напряжение с широтно-импульсной модуляцией, несущая частота модуляции может составлять от 1 до 10 кГц, мгновенное импульсное напряжение может составлять до 1000 В, при скорости нарастания напряжения до 3500 В/мкс;
- диапазон регулирования частоты от 0,1 до 150 Гц;
