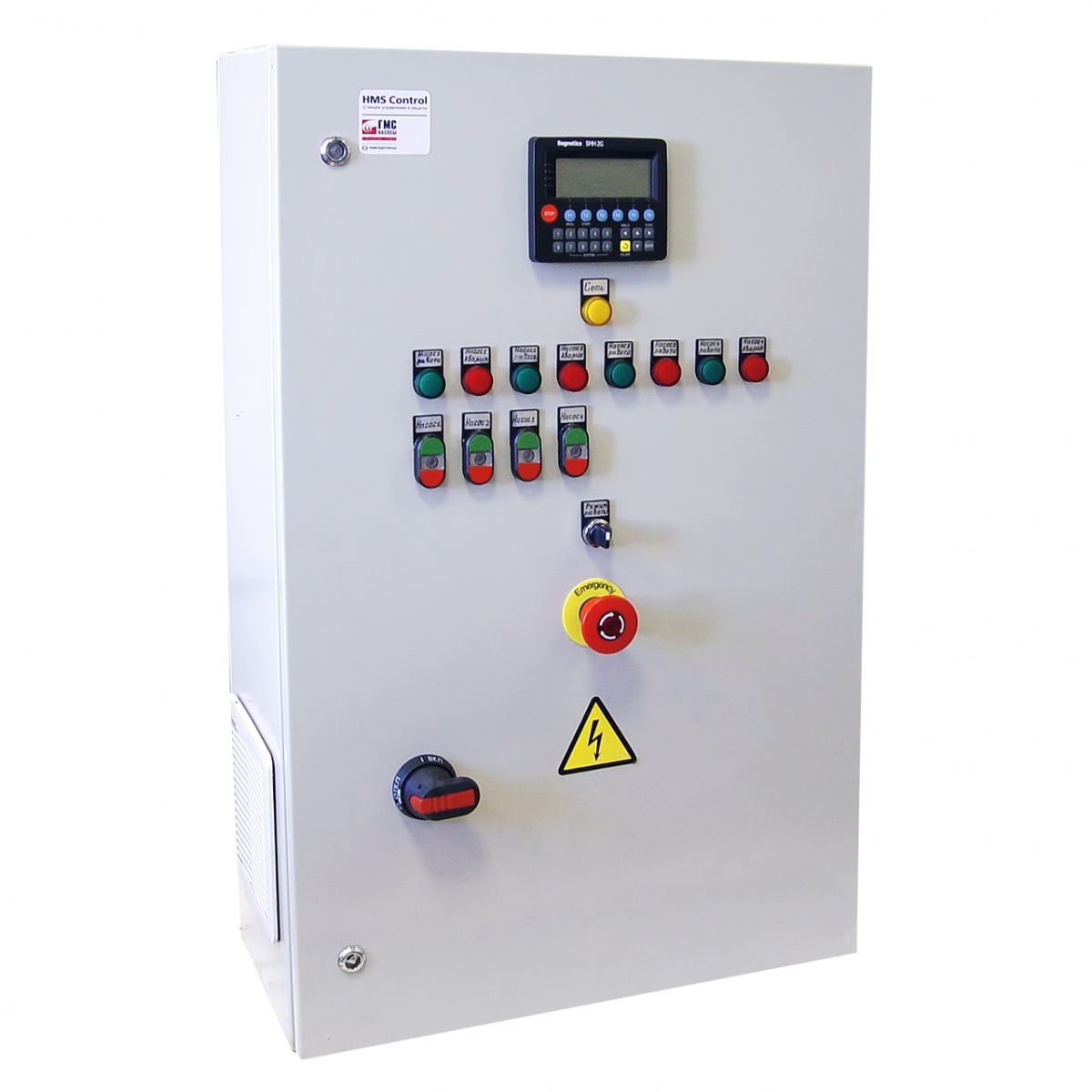

Станция (шкаф) управления и защиты HMS Control ST - автоматика для нескольких поверхностных насосов (Д, К, ЦНС и аналоги) и их двигателей, c расширенными функциями
Предзаказ

Станция (шкаф) управления и защиты HMS Control ST - автоматика для нескольких поверхностных насосов (Д, К, ЦНС и аналоги) и их двигателей, c расширенными функциями

(0)
В корзине шт Перейти
Тип конструкции насоса шкаф управления насосами
Область применения водозабор поверхностный, водоснабжение горячее, водоснабжение холодное, повышение давления, автоматика для насосов
Перекачиваемая среда вода чистая

Марки (49), характеристики насосов HMS Control ST :

Марки Количество ЭД Тип управления Номинальный ток станции, А Номинальная мощность нагрузки, кВт
HMS Control ST – 6 – Х – К
 1-4 Каскадное 6 2.2
HMS Control ST – 9 – Х – К
 1-4 Каскадное 9 4
HMS Control ST – 12 – Х – К
 1-4 Каскадное 12 5.5
HMS Control ST – 18 – Х – К
 1-4 Каскадное 18 7.5
HMS Control ST – 25 – Х – К
 1-4 Каскадное 25 11
HMS Control ST – 32 – Х – К
 1-4 Каскадное 32 15
HMS Control ST – 40 – Х – К
 1-4 Каскадное 40 22
HMS Control ST – 50– Х – К
 1-4 Каскадное 50 30
HMS Control ST – 65 – Х – К
 1-4 Каскадное 65 37
HMS Control ST – 80 – Х – К
 1-4 Каскадное 80 45
HMS Control ST – 95 – Х – К
 1-4 Каскадное 95 55
HMS Control ST – 120 – Х – К
 1-4 Каскадное 120 75
HMS Control ST – 160 – Х – К
 1-4 Каскадное 160 90
HMS Control ST – 15 – Х – КП
 1-4 Каскадное с плавным пуском 15 7.5
HMS Control ST – 30 – Х – КП
 1-4 Каскадное с плавным пуском 30 15
HMS Control ST – 42 – Х – КП
 1-4 Каскадное с плавным пуском 42 22
HMS Control ST – 57– Х – КП
 1-4 Каскадное с плавным пуском 57 30
HMS Control ST – 69 – Х – КП
 1-4 Каскадное с плавным пуском 69 37
HMS Control ST – 81 – Х – КП
 1-4 Каскадное с плавным пуском 81 45
HMS Control ST – 100 – Х – КП
 1-4 Каскадное с плавным пуском 95 55
HMS Control ST – 131 – Х – КП
 1-4 Каскадное с плавным пуском 131 75
HMS Control ST – 160 – Х – КП
 1-4 Каскадное с плавным пуском 160 90
HMS Control ST – 2 – Х – КЧ
 1-4 Каскадно-частотное 2.2 0.75
HMS Control ST – 3,5 – Х – КЧ
 1-4 Каскадно-частотное 3.7 1.5
HMS Control ST – 5 – Х – КЧ
 1-4 Каскадно-частотное 5.1 2.2
HMS Control ST – 7 – Х – КЧ
 1-4 Каскадно-частотное 7.2 3
HMS Control ST – 9 – Х – КЧ
 1-4 Каскадно-частотное 9.1 4
HMS Control ST – 12 – Х – КЧ
 1-4 Каскадно-частотное 12 5.5
HMS Control ST – 16 – Х – КЧ
 1-4 Каскадно-частотное 16 7.5
HMS Control ST – 22 – Х – КЧ
 1-4 Каскадно-частотное 22.5 11
HMS Control ST – 30 – Х – КЧ
 1-4 Каскадно-частотное 30.5 15
HMS Control ST – 37 – Х – КЧ
 1-4 Каскадно-частотное 37 18.5
HMS Control ST – 43 – Х – КЧ
 1-4 Каскадно-частотное 43.5 22
HMS Control ST – 58– Х – КЧ
 1-4 Каскадно-частотное 58.5 30
HMS Control ST – 79 – Х – КЧ
 1-4 Каскадно-частотное 79 37
HMS Control ST – 94 – Х – КЧ
 1-4 Каскадно-частотное 94 45
HMS Control ST – 116 – Х – КЧ
 1-4 Каскадно-частотное 116 55
HMS Control ST – 160 – Х – КЧ
 1-4 Каскадно-частотное 160 75
HMS Control ST – 16 – Х – КЧП
 1-4 Каскадно-частотное с плавным пуском 16 7.5
HMS Control ST – 22 – Х – КЧП
 1-4 Каскадно-частотное с плавным пуском 22.5 11
HMS Control ST – 30 – Х – КЧП
 1-4 Каскадно-частотное с плавным пуском 30.5 15
HMS Control ST – 37 – Х – КЧП
 1-4 Каскадно-частотное с плавным пуском 37 18.5
HMS Control ST – 43 – Х – КЧП
 1-4 Каскадно-частотное с плавным пуском 43.5 22
HMS Control ST – 58– Х – КЧП
 1-4 Каскадно-частотное с плавным пуском 58.5 30
HMS Control ST – 79 – Х – КЧП
 1-4 Каскадно-частотное с плавным пуском 79 37
HMS Control ST – 94 – Х – КЧП
 1-4 Каскадно-частотное с плавным пуском 94 45
HMS Control ST – 116 – Х – КПЧ
 1-4 Каскадно-частотное с плавным пуском 116 55
HMS Control ST – 160 – Х – КЧП
 1-4 Каскадно-частотное с плавным пуском 160 75

Условное обозначение

Например   HMS Control ST-25-2-КЧП-АВР-УХЛ4 , где :

  • HMS Control ST - наименование станции
  • 25 - Допустимый номинальный ток насоса, А
  • 2 - Количество насосов
  • КЧП - Тип регулирования и способ пуска нерегулируемых насосов: К – каскадное регулирование; КП – каскадное регулирование с плавным пуском нерегулируемых насосов; КЧ – каскадно-частотное регулирование; КЧП – каскадно-частотное регулирование с плавным пуском нерегулируемых насосов
  • АВР - дополнительные функции и опции, при наличии:  АВР – двойной ввод питания с автоматическим переключением на резервный ввод; Т – подключение термоконтактов двигателя; М – защита от импульсных перенапряжений; B – вольтметр на вводе шкафа; A – амперметр на каждый насос; C – возможность подключения к сети по протоколу Modbus; 1Э, 2Э – управление электроприводом задвижки, цифра указывает количество задвижек или клапанов; П – пользовательская настройка цифрового входа или выхода
  • УХЛ4 – климатическое исполнение и категория размещения

Назначение

Станции HMS Control ST предназначены для управления одним или несколькими центробежными насосными агрегатами типа Д, К, ЦНС или их аналогами, как отечественного, так и импортного производства, работающими в системах водоснабжения, повышения давления, на насосных станциях второго или третьего подъема.

Станция обеспечивает работу насосной установки в следующих режимах:

  • ручной (местный)
  • автоматический по сигналу датчика обратной связи
  • автоматический с заданной постоянной производительностью
  • по дистанционному сигналу

Станция управления с каскадно-частотным управлением может эксплуатироваться при температуре от 0 до 40°С.

Степень защиты от воды и пыли IP54 по ГОСТ 14254-80. Вид климатического исполнения У3 по ГОСТ 15150-69.


Конструкция

В состав станции управления и защиты HMS Control ST входят:

  • Частотный преобразователь (зависит от типа шкафа);
  • Программируемый логический контроллер Segnetics;
  • Система индикации и сигнализации;
  • Магнитные пускатели с тепловыми реле;
  • Органы управления и автоматы защиты;
  • Устройство плавного пуска (при мощности двигателя более 15 кВт);
  • Многофункциональное трехфазное реле контроля (опционально);
  • GSM-модем (опционально);
  • Модуль связи «Ethernet» (опционально);
  • Устройство ограничения импульсных перенапряжений (опционально).
  • Устройство контроля питающей сети (опционально).
  • Модуль связи «Profibus» (опционально);
  • Модуль связи «Modbus» (опционально);
  • Вольтметр на вводе шкафа (опционально);
  • Амперметр на каждый насос (опционально).

Применение

  • для обеспечения управления, контроля и защиты центробежных насосов(Д, К, ЦНС и т. п.) которые применяются  в структурах занимающихся водоснабжением/водоотведением - водоканалы, ЖКХ .
  • для обеспечения контроля и управления центробежными насосами (Д, К, ЦНС и т. п.) работающими в системах водоснабжения /водоотведения промышленных предприятий.
  • в сельском хозяйстве для контроля и защиты центробежных насосов(Д, К,  и т. п.) задействованных в системах полива.
  • системах повышения давления жилых и промышленных объектов
  • на объектах теплоэнергетики для обеспечения управления, контроля и защиты центробежных насосов(Д, К, ЦНС и т. д.) задействованных в системе обеспечения технической водой.

Особенности/преимущества

  • Согласованная работа насосов на сеть.
  • Режим работы «Ручной» и «Автоматический».
  • Гибкая настройка режимов работы и параметров защит для точного поддержания значения технологических параметров.
  • Легкость настройки и адаптация к существующей системе управления заказчика.
  • Возможность защиты насосов от «сухого» хода.
  • Возможность вывода сигналов «Авария» каждого насоса и настраиваемый выход на удаленный диспетчерский пульт или АСУ ТП.
  • Исполнения станций с устройством плавного пуска, частотного преобразователя и их комбинаций позволяют значительно снизить пусковые токи и не допустить значительных просадок напряжения в питающей линии.
  • Исполнения станции с контролем температуры двигателя насосного агрегата с возможностью подключения широкого ряда термодатчиков.
  • Световая сигнализация режимов работы.
  • Учет времени работы, количества запусков электродвигателей насосов, их чередование при включении и взаимное резервирование.
  • Дополнительные режимы работы (таймеры задержки пуска, останова, аварийного отключения и пр.).
  • Автоматическое переключение на резервный ввод питания (опционально).
  • Автоматическое управление электроприводами задвижек (опционально).
  • Возможность конфигурирования шкафа под требования заказчика (опционально).
  • Надежная силовая и коммутационная аппаратура ведущих европейских производителей.
  • Широкий модельный ряд.
  • Сертифицирована для применения в странах Таможенного Союза.
