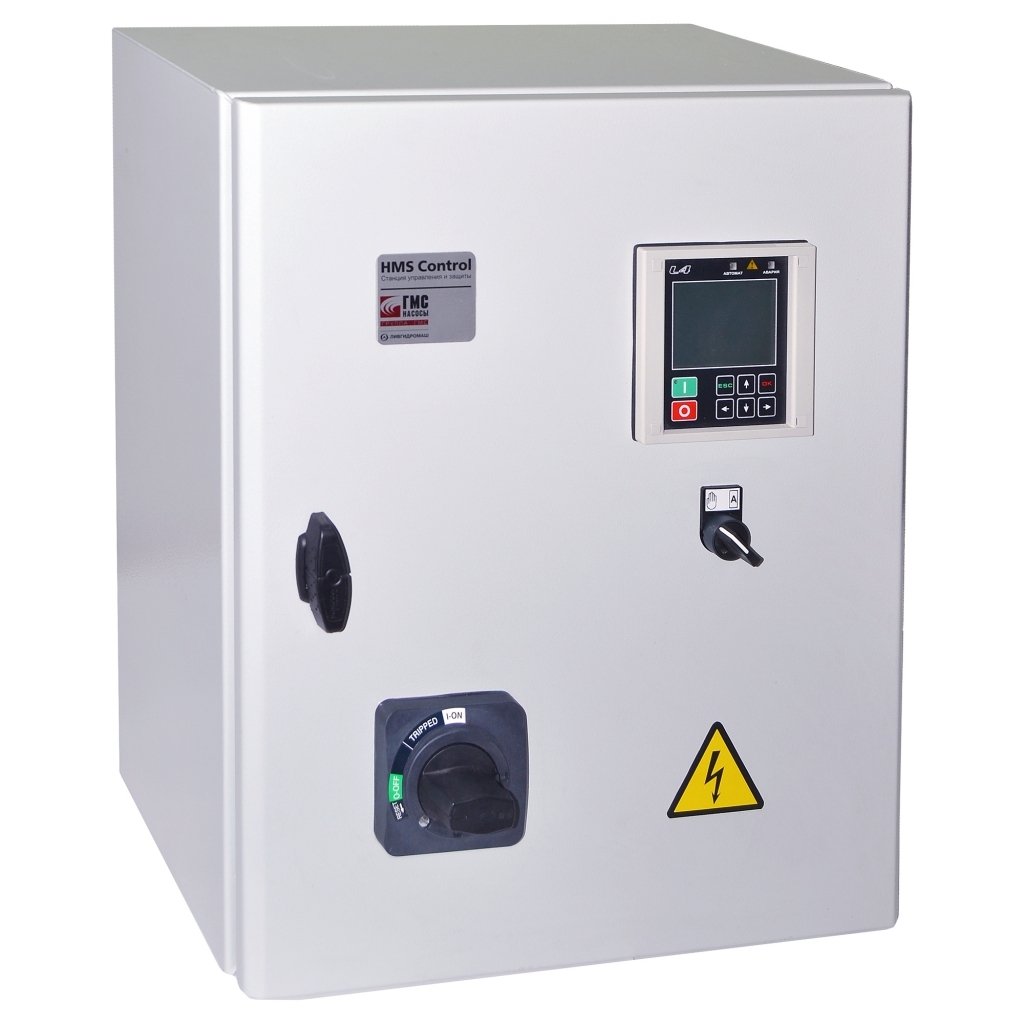

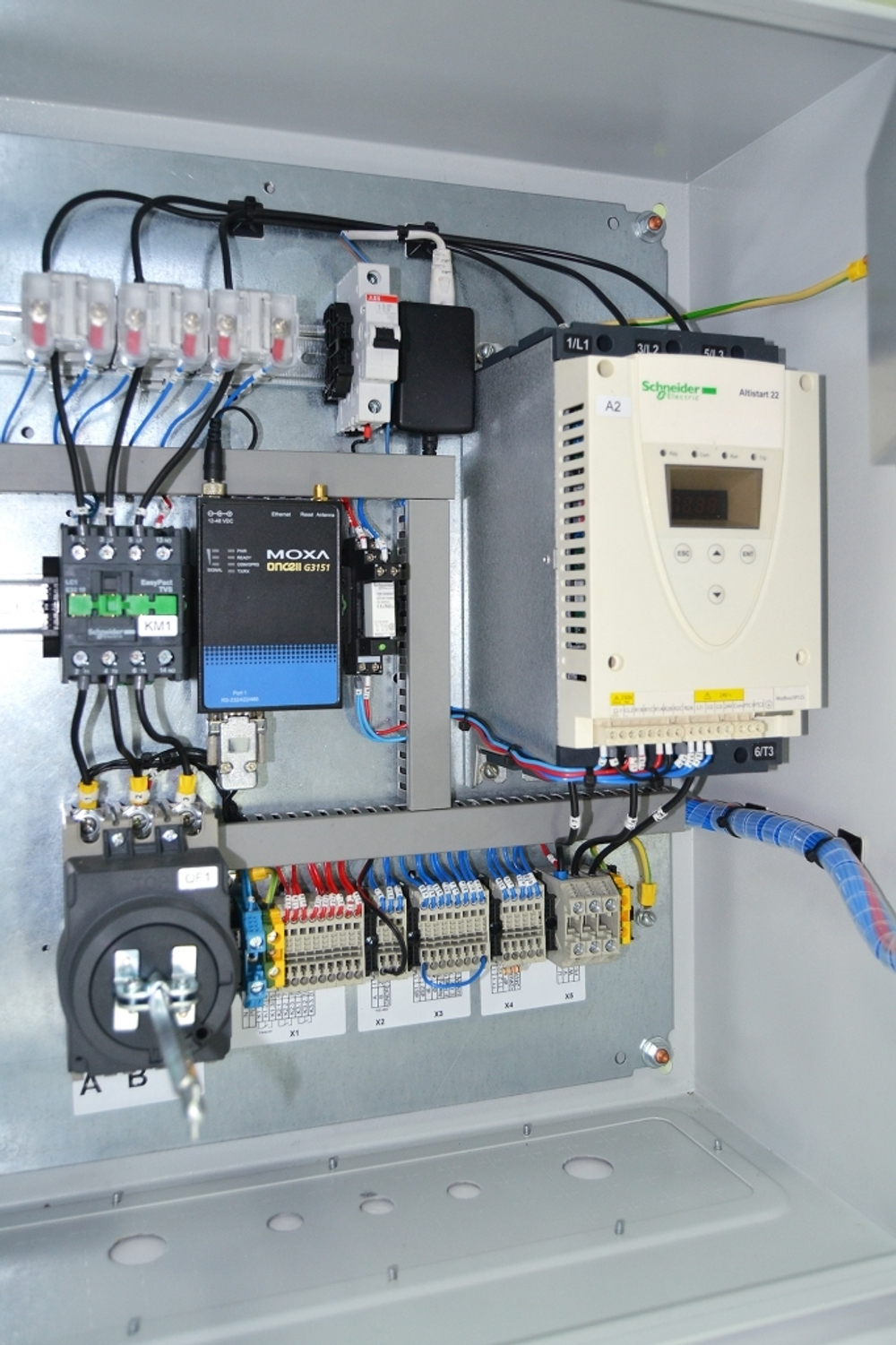

* Характеристики станций HMS CONTROL L4 указаны для прямого и плавного пуска
Основные технические характеристики
Наименование |
Значение |
Номинальное напряжение питания, В / частота тока, Гц |
~380/50 |
Количество вводов питания, шт. |
1 |
Допустимое отклонение напряжения питания от номинала, % |
+10 - 15 |
Максимальный ток подключаемого электродвигателя, А (в зависимости от исполнения) |
300 |
Диапазон температуры эксплуатации, °С |
+1…+40 (-40…+40 для У2) |
Степень защиты оболочки по ГОСТ 14254-80 |
IP54 |
Ввод электропитания, электродвигателя и датчиков |
в нижней части шкафа |
Вид климатического исполнения |
УХЛ4 (У2) |
Входные сигналы шкафа управления
Наименование входного сигнала |
Вид сигнала |
8 настраиваемых дискретных входов DI.1 … DI.8 Функция каждого входа задается пользователем в установочном меню Варианты настройки каждого входа:
- Датчик верхнего уровня (dH);
- Датчик нижнего уровня (dL);
- Датчик ‘сухого’ хода 1 (dS1, Н.У. скважины);
- Датчик ‘сухого’ хода 2 (dS2, В.У. скважины);
- Датчик аварийного уровня (dAV);
- Датчик охранной сигнализации (Alarm);
- Внешнее управление (E.Run);
- Внешняя авария (E.Error);
- Переключатель “Ручной/Автомат”(Auto);
- Кнопка “Пуск/Стоп” в ручном режиме;
- Кнопка “Пуск” в ручном режиме;
- Кнопка “Стоп” в ручном режиме;
- Кнопка “Сброс аварии”;
- Сигнал с счетчика расхода воды (импульсы);
- Сигнал с счетчика электроэнергии (импульсы);
- Разрешение работы Недельного Таймера 1…4;
- Разрешение работы всех Недельных Таймеров.
|
= 24В |
Аналоговый датчик давления (уровня) |
4…20 (0…20) мА |
Датчик температуры (Pt100, PTC, термоконтакт) |
0…3,5 кОм |
Датчик тока 1…3 |
0…5 А |
RS-485 |
= 5В |
RS-232 |
= 12В |
Выходные сигналы шкафа управления
Наименование выходного сигнала |
Характеристика |
3 э/м реле К2…К4, функция каждого реле задается пользователем в установочном меню Варианты настройки каждого выхода:
- Питание подано (Работа);
- Авария;
- Двигатель Включен/Отключен;
- Срабатывание входа DI.1 … DI.8;
- Ручной/Автоматический режим;
- Несанкционированный доступ;
- Фиксированное значение датчика давления в mA 1;
- Фиксированное значение датчика давления в mA 2;
- Управляется от ПК(ПЛК);
- Управляется Недельным Таймером;
- Переключение “Звезда/Треугольник”;
- Предаварийная ситуация;
- Минимальный уровень воды;
- Максимальный уровень воды;
- Аварийный уровень воды (перелив).
|
НО/НЗ контакты реле ~250В, 2А |
СУиЗ обеспечивает работу насоса в следующих режимах:
- «Ручной» - включение двигателя насоса от кнопок на лицевой панели контроллера;
- «Автоматический» - управление по сигналу от датчика(ов) давления или уровня.
- По командам от ПК(ПЛК) по проводной или беспроводной линии связи
- По командам из sms-сообщений
СУиЗ обеспечивает в автоматическом режиме выполнение следующих основных функций:
- налив/дренаж емкости по сигналам от дискретных датчиков уровня различного типа (электродные, ЭКМ, поплавковые и пр.);
- налив/дренаж емкости по таймеру и одному из датчиков уровня (время таймера от 1 до 180 минут);
- налив/дренаж емкости по реле давления;
- налив/дренаж емкости по аналоговому датчику давления 4…20 (0…20) мА;
- удаленное включение/отключение двигателя станции по сигналу внешнего управления;
- удаленное включение/отключение двигателя станции по командам от удаленного ПК(ПЛК);
- удаленное включение/отключение двигателя станции по командам из sms-сообщений.
СУиЗ обеспечивает защиту в следующих ситуациях:

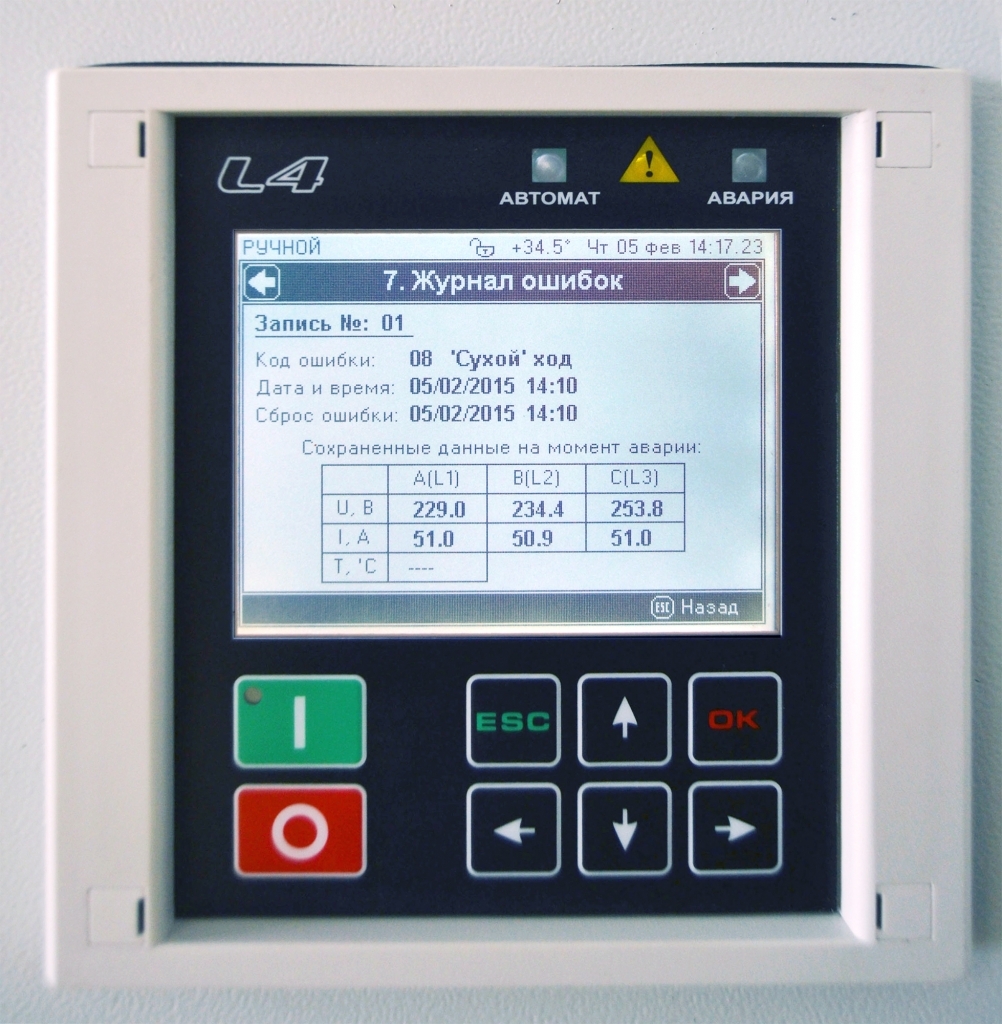

Ручной режим работы
Ручной режим предназначен для местного управления двигателем при проведении монтажных или сервисных работ. Включение/отключение двигателя происходит при нажатии кнопок «Пуск»/«Стоп», расположенных на лицевой панели МК или внешних кнопок, подключенных к дискретным входам DI.1 … DI.8. Переход к ручному режиму происходит при переводе флажка переключателя SB1 в положение «Ручной».
При ручном режиме работы задействованы все защиты, кроме контроля правильности срабатывания датчиков уровня и ограничения количества запусков в час. При срабатывании защиты двигатель отключается и на дисплее отображается мигающая надпись аварийной ситуации со звуковым сигналом до вмешательства оператора.
Таймеры времени продолжительности работы, времени включения и отключения не используются.
Блокируется удаленное управление двигателем по линии связи или из sms-сообщений.
Автоматический режим по датчикам уровня
В данном режиме происходит автоматическое включение/отключение двигателя насоса по дискретным или аналоговым датчикам давления или уровня. В зависимости от выбранной пользователем функции станции возможно автоматическое поддержание уровня воды в резервуаре или осушение дренажного приямка.
Функция «Налив»
При опускании столба жидкости ниже датчика нижнего уровня, происходит проверка состояния питающей сети, двигателя и правильности сигналов датчиков. После этого происходит включение двигателя насоса. В процессе налива постоянно ведется контроль токов и напряжений, которые должны лежать в пределах уставок, заданных в установочном меню. При выходе значений за диапазон уставок в течение заданного времени, произойдет аварийное отключение электродвигателя. На индикаторе отобразится код случившейся ошибки и время до следующего запуска двигателя. Также в процессе работы проверяется состояние входа “Внешнее управление” и состояние датчика “сухого” хода. При наполнении емкости до верхнего уровня произойдет отключение двигателя и МК перейдет к ожиданию слива.
В автоматическом режиме постоянно происходит контроль состояния контактов датчиков уровня. Как только возникает ситуация с неправильным срабатыванием контактов датчиков (например, датчик верхнего уровня сработал раньше нижнего), начинают мигать светодиоды уровней и через 2 секунды срабатывает защита. Двигатель отключается и на индикаторе отображается мигающий код аварии. Ошибка сбросится автоматически после восстановления сигналов с датчиков.
В автоматическом режиме доступны дополнительные функции, такие как таймер аварийного отключения и таймеры задержки включения/отключения.
Таймер аварийного отключения предназначен для исключения перелива вследствие отказа одного из датчиков уровня (например, часты случаи замерзания датчиков верхнего уровня на водонапорных башнях). Задача таймера - отключить двигатель по истечении заданного в установочном меню времени (в минутах), если не сработал датчик верхнего уровня. Таймер запускается вместе с включением двигателя при наливе и обнуляется при отключении двигателя. Если датчик уровня сработал по времени раньше таймера, то таймер останавливается до следующего включения двигателя. При срабатывании таймера и истечении времени перезапуска после аварии, работа станции будет продолжена в штатном режиме, МК будет ожидать опускании уровня жидкости.
Таймеры задержки включения/отключения позволяют игнорировать ложные сигналы уровней при возможных гидроударах на длинных линиях, происходящие после включения и отключения двигателя. Команда запуска или останова двигателя будет выполнена только после стабилизации скачков давления и неизменном состоянии контактов датчиков в течение заданного пользователем времени. Также с помощью таймеров задержек возможно организовать групповой (каскадный) режим работы нескольких насосов на одну накопительную или дренажную емкость от общих датчиков уровня. Время включения/отключения каждой станции из группы настраивается в зависимости от условий работы на время до 180 секунд.
Функция «Дренаж»
Работа станции при дренаже идентична работе при наливе за исключением обратного порядка включения/ отключения двигателя при изменении уровня жидкости. При достижении жидкостью верхнего уровня произойдет запуск двигателя. После того, как уровень достигнет минимального уровня, двигатель будет остановлен, станция будет ожидать наполнения емкости до верхнего уровня. Как и при наливе, возможно использование функций задержки пуска, останова и аварийного отключения.
Функции задержки пуска и останова при дренаже аналогичные с наливом, таймер аварийного отключения включается вместе с двигателем и сбрасывается при достижении нижнего уровня.
Автоматический режим по таймеру и датчику верхнего (нижнего) уровня.
Данный режим предусмотрен для таких условий, где установка датчика верхнего уровня не представляется возможным (например, на водонапорных башнях при сильных морозах происходит его обмерзание и, соответственно, отказ), а использование электроконтактного манометра затруднено по каким-либо причинам. В этом случае устанавливается всего один датчик уровня, по срабатыванию которого происходит налив/дренаж емкости в течение необходимого для наполнения или осушения времени. Датчик верхнего уровня в этом режиме не используется. Функция налива или дренажа выбирается в установочном меню МК. При наливе используется вход датчика нижнего уровня, при дренаже - вход датчика верхнего уровня.
При наливе
Если датчик в разомкнутом состоянии, что означает отсутствие жидкости в емкости, то происходит включение двигателя насоса на время от 1 до 180 минут (изменяется пользователем в установочном меню). Время наполнения конкретной емкости подбирается пробным путем в ручном режиме. После окончания времени налива МК будет ожидать размыкания датчика нижнего уровня, и после этого снова будет повторять циклы налива.
При дренаже
Если датчик в замкнутом состоянии, что означает заполнение емкости, то происходит включение двигателя на время от 1 до 180 минут. Время осушения конкретной емкости подбирается пробным путем в ручном режиме. После окончания времени слива МК будет ожидать замыкания датчика нижнего уровня, и после этого снова будет повторять циклы слива.
Как и во всех остальных режимах, осуществляется проверка всех используемых параметров защиты перед запуском и во время работы двигателя.
Дистанционное дискретное управление работой двигателя
Удаленное управление возможно с помощью сигнала «Внешнее управление» станции при любом автоматическом режиме работы.
Возможен принудительный запуск двигателя при замыкании выбранного дискретного входа DI.х или разрешение работы станции по датчикам уровня. Данный вход должен быть выбран и задействован пользователем в установочном меню МК.
При выборе функции «Принудительный запуск» двигатель будет включен при замыкании этого входа, отключится при размыкании. Состояние датчиков уровня при этом игнорируется.
Если выбрана функция «Разрешение работы», при замыкании входа станция перейдет к работе по датчикам уровня, при размыкании - принудительное отключение двигателя и ожидание дальнейшего срабатывания этого входа. При ожидании сигналы датчиков уровня игнорируются.
В ручном режиме сигнал «Внешнее управление» игнорируется.
Дистанционное управление и мониторинг станции
Данный режим предусмотрен для удаленного управления двигателем по проводным или беспроводным линиям связи. L4 оснащен физическими интерфейсами RS-485 и RS-232, по которым возможно удаленное управление и мониторинг всех параметров МК. Конкретный порт выбирается пользователем в установочном меню. Протокол связи с удаленным ПК или ПЛК – Modbus RTU/ASCI. Скорость передачи 2400...256000 бит/сек., длина линии связи - до 1 км. (для RS-485). При более длинных линиях необходимо использование репитеров или радиомодемов.
При данном режиме работы управляющая программа на ПК(ПЛК) или пользователь считывают состояние датчиков L4 и самостоятельно принимают решение о включении/выключении двигателя. Включение/Выключение двигателя осуществляется записью “1” или “0” в нулевой бит регистра “Управление”. Состояние датчика(-ов) “сухого” хода проверяется постоянно после включения питания независимо от режима работы. Функция станции (налив или дренаж) и тип датчиков уровня не оказывают никакого влияния на работу двигателя, их состояние только выводится на экран. Таймеры задержки включения(отключения) и аварийного отключения в данном режиме не используются. При срабатывании защиты двигатель отключается и на индикаторе отображается сообщение об аварии. Авария сбросится автоматически после окончания времени выдержки или после принудительного сброса с ПК(ПЛК). При любом режиме работы возможно управлять реле К2 … К4 по линии связи. Для этого в установочном меню пользователем устанавливается функция реле «Управляется по линии связи». Включение/отключение реле происходит путем записи значения 1(0) в соответствующие биты регистра “Управление”, описанного в документе “L4.Спецификация протокола Modbus”.
Если проводная связь недоступна, мониторинг и управление станцией можно осуществить при помощи радио и GSM-модемов. Модемы возможно подключить как к интерфейсу RS-485, так и RS-232(настраивается в установочном меню L4).
Два GSM-модема (один в шкафу HMS Control L4, а второй – в АСУ ТП) автоматически устанавливают между собой соединение и по протоколу Modbus осуществляют обмен данными. В варианте с радиомодемами необходимо настроить только параметры связи обоих модемов, в варианте с GSM-модемами sim-карта модема станции должна иметь постоянный (статический) IP-адрес и функцию передачи данных (предоставляется оператором сотовой связи). При включении питания GSM-модем станции регистрируется в сети с постоянным адресом и ждет запросов от модема АСУ ТП. АСУ ТП пользователя с помощью второго GSM-модема передает запросы на заведомо известный IP-адрес модема станции и получает от него данные.
Возможно удаленное включение/отключение двигателя командами из sms-сообщений.
Принцип управления: пользователь с мобильного телефона отправляет sms на номер GSM-модема с определенной командой управления. GSM-модем получает данное сообщение и передает его L4, который его анализирует и производит запуск/останов двигателя насоса. При обработке команды проверяется номер телефона, с которого было отправлено это сообщение. Если номер телефона не совпадает с заданным в установочном меню L4, сообщение будет проигнорировано. Это сделано для исключения попыток несанкционированного управления L4 с других номеров.
Возможны случаи, когда при отказе оборудования или неустойчивой работы сети сотовой связи пользователь может потерять контроль за работой насоса, в результате чего может произойти, например, перелив емкости и, как следствие, затопление рабочего помещения или участка. Для исключения таких случаев в L4 предусмотрено аварийное отключение двигателя насоса через заданное пользователем время. Также при приеме сообщения с командой проверяется время доставки этого сообщения. Из-за возможных сбоев или большой загрузки сети оператора сотовой связи, сообщение с командой управления может быть доставлено с большим опозданием. Чтобы исключить нежелательный запуск/останов двигателя в таких случаях, при обработке принятой команды L4 проверяет время доставки сообщения. Если задержка доставки составит более 15 минут, данная команда игнорируется и в ответном сообщении будет указано, что просрочено время доставки команды.
Дистанционная передача сигналов работы
Для дистанционной передачи сигналов на диспетчерский пульт или АСУ ТП в станции используется три электромагнитных реле K2 … K4 с переключающим контактом.
Замыкание контактов реле происходит в зависимости от выбранного условия в специальном пункте установочного меню МК: «Функция реле Кх».
Доступны следующие варианты срабатывания реле:
- Питание подано (Работа);
- Авария;
- Двигатель Включен/Отключен;
- Срабатывание входа DI.1 … DI.8;
- Ручной/Автоматический режим;
- Несанкционированный доступ;
- Фиксированное значение датчика давления в mA 1;
- Фиксированное значение датчика давления в mA 2;
- Управляется от ПК(ПЛК);
- Управляется Недельным Таймером;
- Переключение “Звезда/Треугольник”;
- Предаварийная ситуация;
- Минимальный уровень воды;
- Максимальный уровень воды;
- Аварийный уровень воды(перелив).
При необходимости, можно получить сигнал «Двигатель Включен/Отключен», используя дополнительный НО контакт пускателя.
Подробнее ознакомиться с работой станции можно в документах «Руководство по программированию L4», «Руководство по эксплуатации HMS Control L4» и «L4.Спецификация протокола Modbus».
