Поршневой компрессор С416М/13

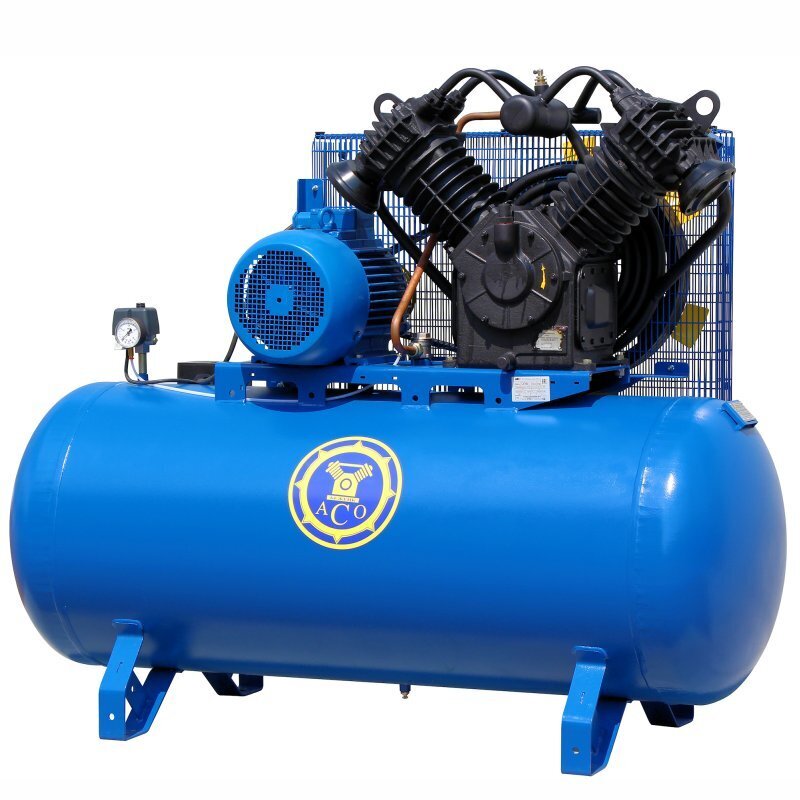

Стационарный поршневой компрессор С416М/13 Бежецкого завода АСО отличается от схожих моделей С416М/7 и С416М/10 уменьшенной производительностью, равной 1500 л/мин, производительностью по нагнетанию в размере 1150 л/мин и увеличенным до 13 атм давлением. Поршневая головка С416М приводится в движение электродвигателем 11 кВт / 380 В через ременной привод. Контроль давления выполняет реле Condor MDR. Компрессор закреплен на горизонтальном воздушном ресивере объемом 430 л. Размеры установки составляют 170 х 70 х 140 см, масса 400 кг.

Основным узлом компрессора является четырехцилиндровая компрессорная головка C416M - одна из наиболее производительных в ассортименте выпускаемых заводом АСО. Компрессорная головка C416M является собственной разработкой АСО и изготавливается в цехах завода более 30 лет, она прошла ряд конструктивных улучшений, последняя модернизация датируется 2014 г. Воздушное охлаждение происходит за счет вентилятора и ребер охлаждения.

Вентилятор и ременная система компрессора С416М/13 защищены от контакта с людьми сетчатым ограждением. Для удобного открывания или снятия защитного ограждения в конструкции предусмотрены замки.

В случае использовании компрессора в целях пневмоуправления, автоматики, в пневмоприводах устройств и инструмента для окраски поверхностей распылением, рекомендуется дополнить пневмоститему фильтрационным модулем ФМ, предназначенным для тонкой очистки сжатого воздуха от аэрозолей масла и влаги, а также от твердых частиц размером более 3 мкм. Фильтрационный модуль обеспечивает остаточное содержание аэрозоля масла не более 5 мг/м3.

Поршневые компрессоры Бежецкого завода отличаются экономичностью, надежностью, простотой конструкции и низкой ценой. Они рассчитаны на частые переключения, подходят для эксплуатации в условиях нестабильных нагрузок. Простота конструкции обеспечивает лучшую ремонтопригодность по сравнению с винтовыми компрессорами той же производительности.

Рекомендуемая схема пневмосистемы

Характеристики
