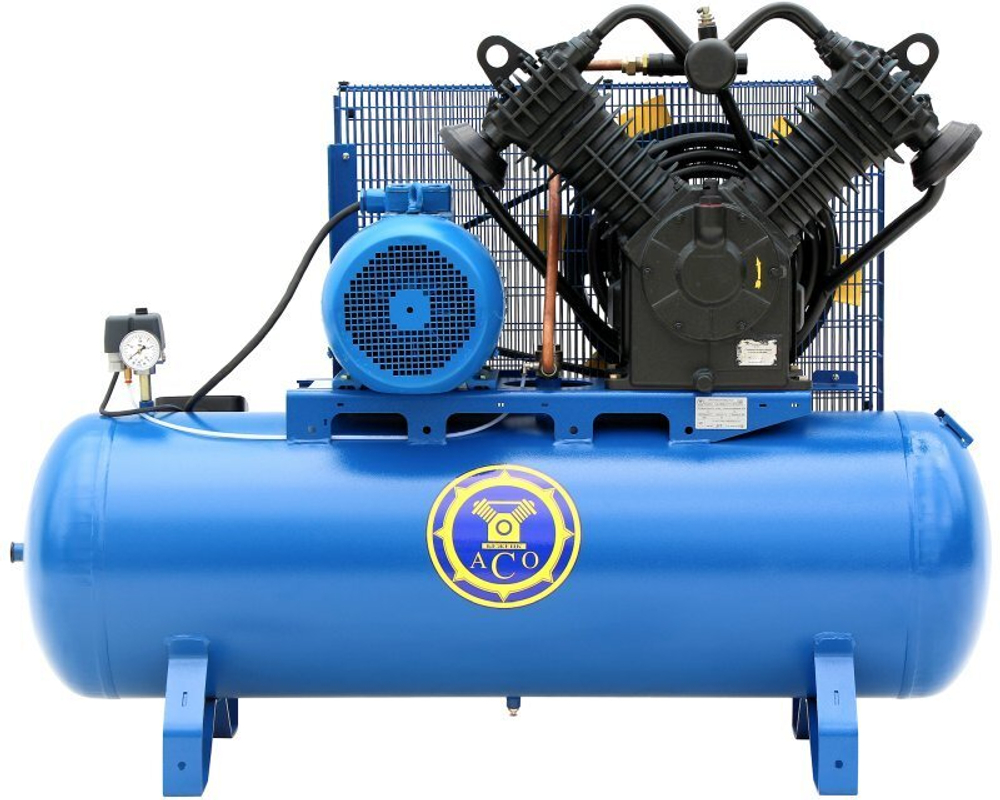

Поршневой компрессор С416М1/10

Поршневой компрессор стационарного типа С416М1/10 производства Бежецкого завода АСО отличается от схожих моделей С416М1/7 и С416М1/13 производительностью 1750 л/мин, производительностью по нагнетанию, составляющей 1350 л/мин и максимальным давлением в 10 атм. В отличии от компрессоров серии С416М данная модель отличается уменьшенным воздушным ресивером объемом 230 л.

В качестве привода используется трехфазный электродвигатель мощностью 11 кВт напряжением 380 В. Размеры компрессорной установки составляют 165 х 70 х 125 см, масса 350 кг.

В компрессоре С416М1/10 используется надежное реле давления Condor MDR производства немецкой компании Condor-Werke, известного производителя компрессорной автоматики. Оборудование Condor применяют ведущие компании - производители компрессорного оборудования. Качество продукции подтверждается испытаниями на точность переключения, ресурс и соблюдение параметров безопасности, которые в лаборатории качества проходит каждое выпускаемое реле.

Компрессор С416М1/10 комплектуется горизонтальным ресивером объемом 430 л. Бежецкий завод АСО производит ресиверы объемом от 10 до 900 л. и рабочим давлением до 25 атм. В процессе изготовления каждый ресивер проходит контроль качества. Ресивер подвергается гидравлическому испытанию на прочность и плотность, а также пневматическому испытанию на герметичность, что гарантирует надежность и безопасность эксплуатации. Продольный шов и кольцевые соединения контролируются методом ультразвуковой дефектоскопии.

Во многих отраслях производства качество сжатого воздуха имеет принципиальное значение. Для дополнительной тонкой очистки сжатого воздуха от аэрозолей масла и влаги, а также от твердых частиц, при использовании компрессора С416М1/10 для пневмоуправления, автоматики, для окрасочных работ, в пневмоприводах устройств и инструмента, рекомендуется дополнить систему фильтрационным модулем серии ФМ. Фильтрационный модуль гарантирует содержание аэрозоля масла не более 5 мг/м3, содержание твердых частиц размером не более 3 мкм. Фильтрационный модуль состоит их двух последовательно установленных фильтров с элементами на основе ультратонкого стекловолокна без связующего. Первый фильтр предназначен для отделения механических примесей и крупных капель масла и влаги, а также для укрупнения оставшегося в потоке тонкодисперсного аэрозоля. Второй по ходу газа фильтр служит для окончательной очистки газа от примесей.

При подборе поршневого компрессора следует учитывать, что процесс сжатия воздуха связан с большими потерями. Реальная производительность компрессора по нагнетанию меньше теоретической (на входе в компрессор) примерно на 30%.

Рекомендуемая схема пневмосистемы

Характеристики
