Поршневой компрессор С415М/7

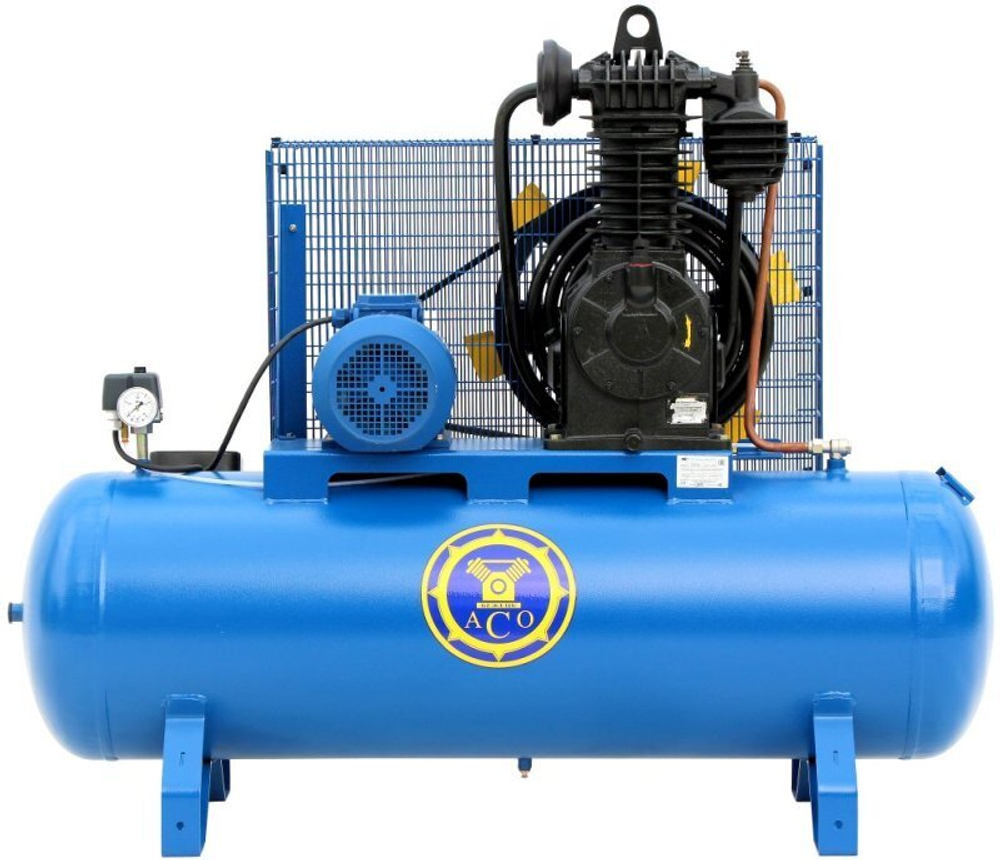

Стационарный поршневой компрессор С415М/7 Бежецкого завода АСО с компрессорной головкой С415М, производительностью 1000 л/мин, производительность по нагнетанию 770 л/мин. Трехфазный электродвигатель мощностью 5,5 кВт напряжением 380 В. Реле давления Condor MDR. Устанавливается на горизонтальном ресивере объемом 230 л. Максимальное давление компрессора 7 атм. Размеры 165 х 70 х 140 см, масса 300 кг.

Поршневая головка С415М сжимает воздушную смесь. в двухступенчатом режиме при прохождении по цилиндру высокого и низкого давления. При достижении заданного давления сжатый воздух поступает в ресивер. На протяжении 30 лет данная поршневая головка является одной из наиболее популярных и прошла более 20 конструктивных изменений (последнее в 2014 г.). Надежность эксплуатационных характеристик доказывает применение головки на многих моделях бежецких поршневых установок, таких как К-2, С415М, С415М1, КВ-15, К-30, К-22, К-20, К-33.

Сетчатое ограждение компрессора С415М/7 надежно защищает движущиеся механизмы компрессора во время его работы от контакта с людьми. Для удобного открывания или снятия ограждения предусмотрены специальные замки. Ограждение составляет единое целое с конструкцией компрессора и соответствует требованиям технической эстетики.

Компрессор расположен на горизонтальном воздушном ресивере объемом 230л. Бежецкий завод АСО производит ресиверы объёмом от 10 до 900 литров и рабочим давлением до 25 атм. Ресиверы окрашиваются на автоматической итальянской линии порошковой окраски. В процессе производства каждый ресивер проходит контроль качества. Продольный шов и кольцевые сварные соединения контролируются методом ультразвуковой дефектоскопии. Ресивер подвергается гидравлическому испытанию на прочность и плотность, а также пневматическому испытанию на герметичность, что гарантирует надежность и безопасность эксплуатации.

Рекомендуемая схема пневмосистемы

Характеристики
