Поршневой компрессор С415М5/7

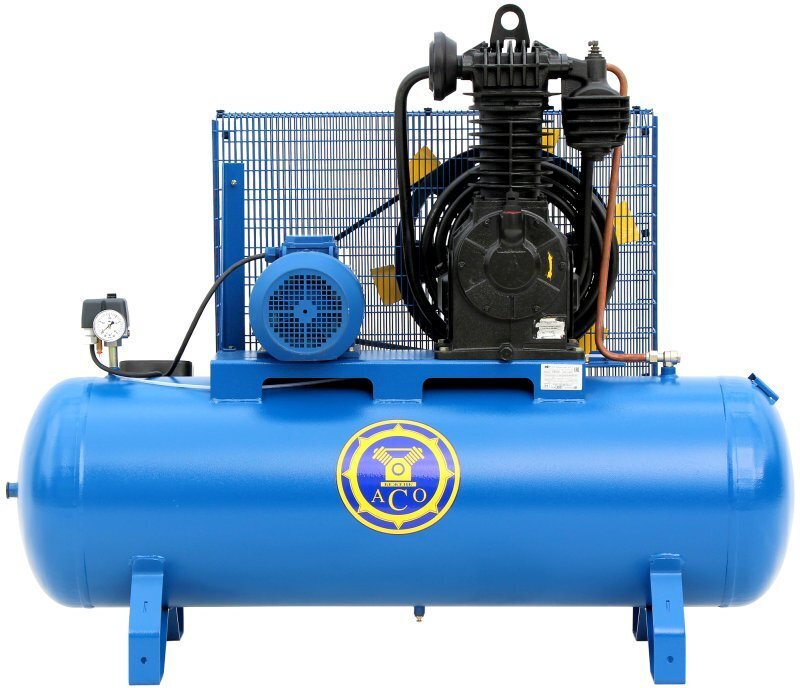

Поршневой компрессор стационарного типа С415М5/7 Бежецкого завода АСО с компрессорной головкой С415М производительностью 1300 л/мин, производительность по нагнетанию 1000 л/мин. Электродвигатель мощностью 7,5 кВт напряжением 380 В. Максимальное давление 7 атм. Реле давления Condor MDR. Горизонтальный воздушный ресивер имеет объем 230 л. Размеры 165 х 70 х 140 см, масса 300 кг.

Основным узлом компрессора С415М5/7 является поршневая головка С415М, она сжимает воздушную смесь и при достижении заданного давления направляет сжатый воздух в ресивер. Более 30 лет поршневая головка является одной из наиболее распространённых и прошла множество конструктивных усовершенствований, последнее из которых выполнено в 2014 г. Надежность эксплуатационных характеристик доказывает применение головки С415М на многих моделях бежецких поршневых компрессоров, среди них модели К-2, К-20, К-33, С415М, С415М1, КВ-15, К-30, К-22.

Сетчатое ограждение компрессора С415М5/7 составляет единое целое с конструкцией компрессора и соответствует требованиям технической эстетики, предназначено для защиты людей от возможного контакта с движущимися механизмами компрессора во время его работы. Для удобного открывания или снятия ограждения предусмотрены специальные замки. Ограждение .

Компрессор закреплен на горизонтальном воздушном ресивере объемом 230л. Бежецкий завод АСО изготавливает воздушные ресиверы объёмом от 10 до 900 литров и давлением до 25 атм. В процессе производства каждый ресивер проходит контроль качества. Продольный шов и кольцевые сварные соединения контролируются методом ультразвуковой дефектоскопии. Каждый ресивер подвергается гидравлическому испытанию на прочность и плотность, а также пневматическому испытанию на герметичность, что гарантирует надежность и безопасность эксплуатации. Ресиверы окрашиваются на автоматической линии порошковой окраски.

Во многих сферах применения компрессорного оборудования качество сжатого воздуха имеет принципиальное значение. Поступающий в пневмосистему воздух несет в себе влагу, которая вызывает коррозию пневмомагистрали и оборудования. Для снижения влажности воздуха и защиты пневмомагистрали и оборудования от коррозии рекомендуется дооснастить пневмоустановку осушителем воздуха серии ОВ, который удаляет влагу посредством понижения температуры воздуха до точки росы +3 °С и содержит экологически безопасный хладагент R134а.

Рекомендуемая схема пневмосистемы

Характеристики
