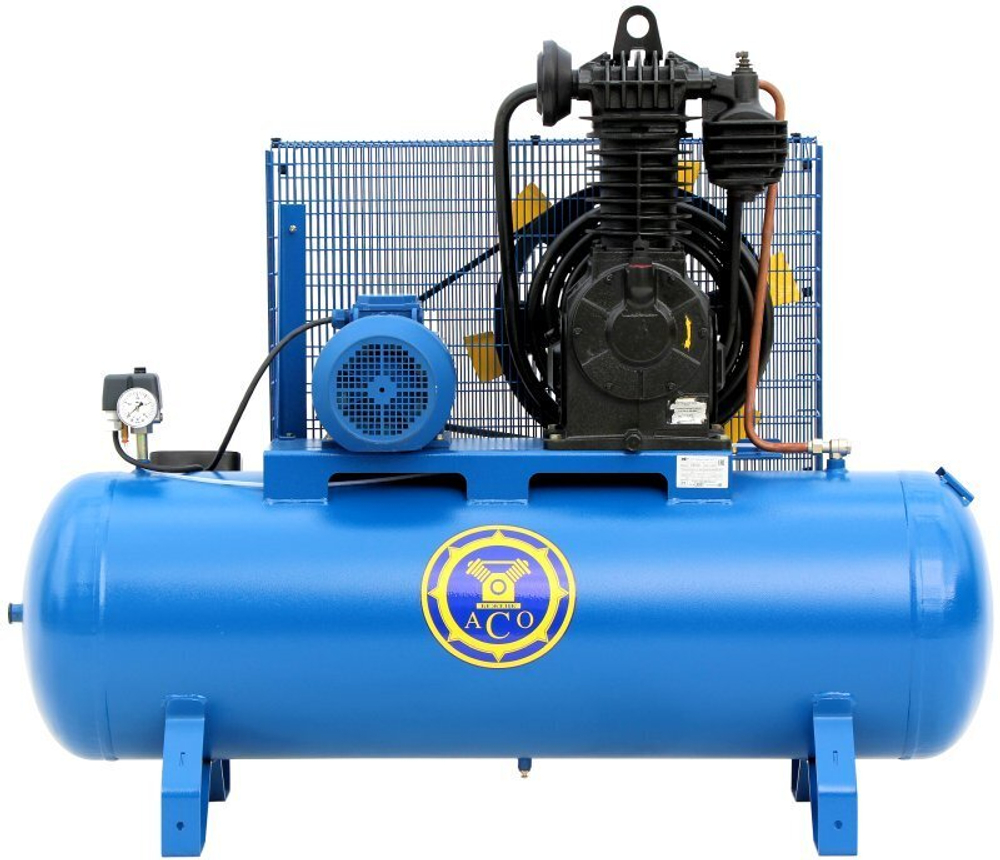

Поршневой компрессор стационарного типа С415М5/13 Бежецкого завода АСО отличается от схожих моделей С415М5/7 и С415М5/10 уменьшенной производительностью, равной 1070 л/мин и производительностью по нагнетанию в размере 820 л/мин, при этом увеличенным давлением, составляющим 13 атм. Поршневая головка С415М приводится в движение электродвигателем 7,5 кВт / 380В через ременной привод. Контроль давления осуществляет реле Condor MDR. Компрессор закреплен на горизонтальном воздушном ресивере объемом 230 л. Размеры составляют 165 х 70 х 140 см, масса 300 кг.
При использовании компрессора в целях пневмоуправления и автоматики, пневмоприводах устройств и инструмента для окраски поверхностей распылением, рекомендуется комплектовать пневмоститему фильтрационным модулем ФМ 40/16, предназначенным для тонкой очистки сжатого воздуха и различных газов от аэрозолей масла и влаги, а также от твердых частиц размером более 3 мкм. Фильтрационный модуль обеспечивает остаточное содержание аэрозоля масла - менее 5 мг/м3.
Поршневые компрессоры Бежецкого завода отличаются экономичностью, надежностью, простотой конструкции и низкой ценой. Они рассчитаны на частые переключения, отлично подходят для эксплуатации в условиях нестабильной нагрузки. Простота конструкции обеспечивает лучшую ремонтопригодность по сравнению с винтовыми компрессорами той же производительности.
Рекомендуемая схема пневмосистемы
Характеристики
Компрессорная головка | С415М |
Тип привода | ременной |
Произв., л/мин. | 1070 |
Произв. по нагнетанию, л/мин. | 820 |
Максимальное рабочее давление, атм. | 13 |
Исполнение | Стационарный |
Объем ресивера, л. | 230 |
Привод, кВт/В | 7,5 / 380 |
Реле давления | Condor MDR |
Тип охлаждения | воздушное |
Габариты, см | 165 х 70 х 140 |
Масса, кг | 300 |
