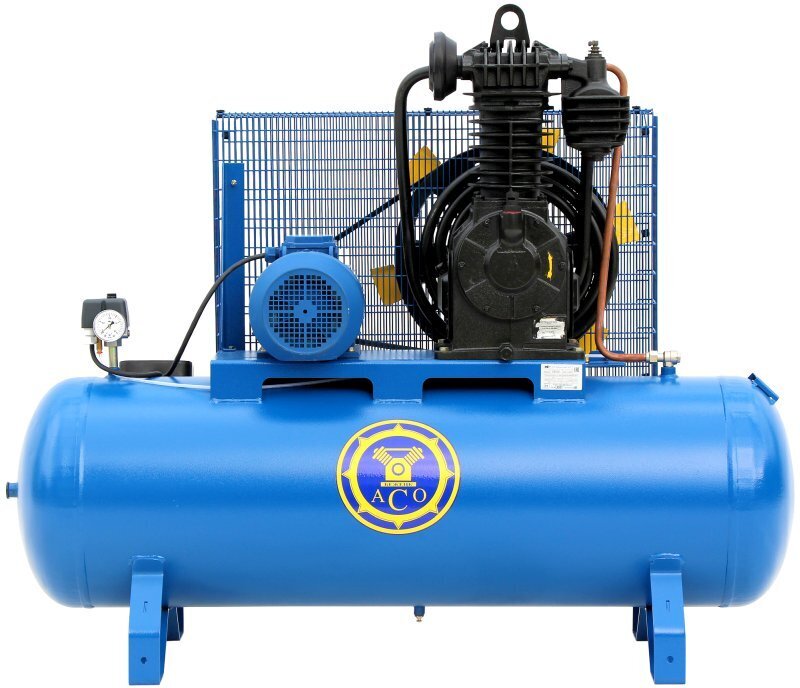

Стационарный поршневой компрессор С415М5/10 Бежецкого завода АСО отличается от похожих моделей С415М5/7 и С415М5/13 производительностью, которая на этой модели составляет 1200 л/мин, а также производительностью по нагнетанию в размере 910 л/мин. и давлением, равным 10 атм. Привод осуществляется от электродвигателя мощностью 7,5 кВт напряжением 380 В. Компрессор расположен на горизонтальном воздушном ресивере объемом 230 л. Размеры 165 х 70 х 140 см, масса 300 кг.
Компрессор С415М5/10 предназначен для производства и подачи сжатого воздуха и рекомендован к использованию на предприятия с небольшой потребностью в сжатом воздухе, в их числе могут быть гаражи и станции технического обслуживания, где сжатый воздух обеспечивает работу пневматических устройств и шиномонтажного инструмента, пневматических гайковертов, краскопультов и т.д. Используется на различных производствах, связанных с обработкой различных материалов, производством мебели, пластиковых окон, при выполнении строительных работ, пескоструйной обработке деталей, в сельском хозяйстве и многих других отраслях.
Реле давления Condor MDR контролирует работу поршневой головки С415М. Реле давления произведено фабрикой Condor-Werke (Германия), занимающей лидирующие позиции среди ведущих мировых производителей компрессорной автоматики. Реле Condor устанавливают многие известные производители компрессорного и насосного оборудования. Качество продукции подтверждают испытания на точность переключения, ресурс и соблюдение параметров безопасности, которые проходит каждое выпускаемое реле в лаборатории качества.
Основным узлом компрессора С415М5/7 является поршневая головка С415М, она сжимает воздушную смесь и при достижении заданного давления направляет сжатый воздух в ресивер. Более 30 лет поршневая головка является одной из наиболее распространённых и прошла множество конструктивных усовершенствований, последнее из которых выполнено в 2014 г.
В конструкции компрессора С415М5/10 используется сетчатое ограждение, которое предназначено для защиты персонала от возможного контакта с движущимися механизмами компрессора во время его работы. Для удобного открывания или снятия ограждения предусмотрены специальные замки. Ограждение .
Рекомендуемая схема пневмосистемы
Характеристики
Компрессорная головка | С415М |
Тип привода | ременной |
Произв., л/мин. | 1200 |
Произв. по нагнетанию, л/мин. | 910 |
Максимальное рабочее давление, атм. | 10 |
Исполнение | Стационарный |
Объем ресивера, л. | 230 |
Привод, кВт/В | 7,5 / 380 |
Реле давления | Condor MDR |
Тип охлаждения | воздушное |
Габариты, см | 165 х 70 х 140 |
Масса, кг | 300 |
