Поршневой компрессор С415М1/7

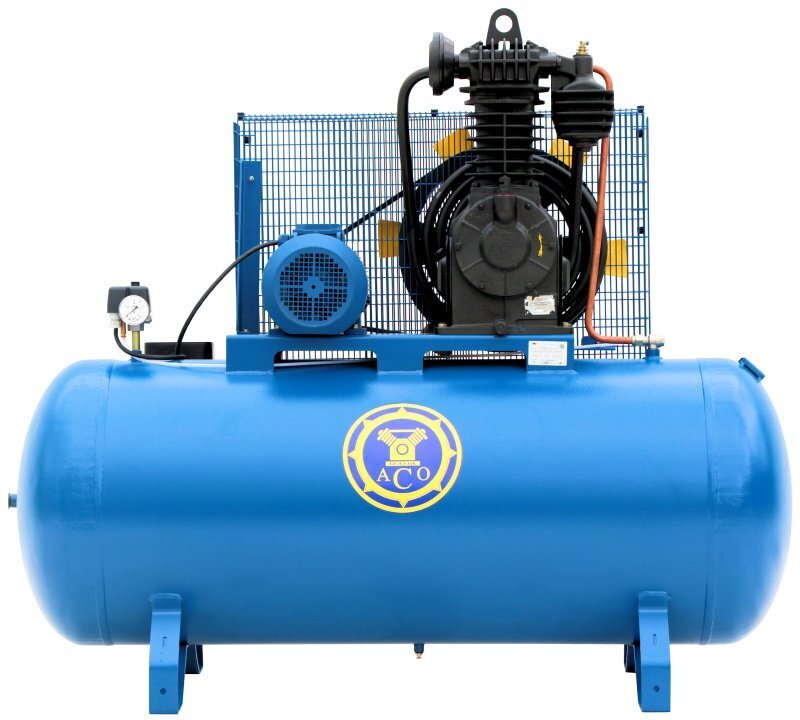

Поршневой компрессор стационарного типа С415М1/7 Бежецкого завода АСО имеет производительность 1000 л/мин, производительность по нагнетанию составляет 770 л/мин. Трехфазный электродвигатель мощностью 5,5 кВт напряжением 380 В вращает поршневую головку С415М через ременной привод. Давление контролирует реле Condor MDR. Компрессор устанавливается на горизонтальном ресивере объемом 430 л. Максимальное давление 7 атм. Размеры 170 х 70 х 150 см, масса 330 кг.

Основным узлом компрессоря является поршневая головка С415М, сжимающая воздушную смесь в двухступенчатом режиме. При достижении заданного давления сжатый воздух поступает в ресивер. Поршневая головка С415М является одной из наиболее применяемых на бежецких поршневых компрессорах на протяжении 30 лет, прошла более 20 конструктивных усовершенствований (последнее в 2014 г.). Высокие технические характеристики доказывает применение головки на многих моделях, таких как КВ-15, К-30, К-22, К-20, К-33, К-2.

Для надежной защиты движущихся механизмов компрессора С415М1/7 во время его работы от контакта с людьми используется сетчатое ограждение. Ограждение составляет единое целое с конструкцией компрессора и соответствует требованиям технической эстетики. Для удобства открывания или снятия ограждения предусмотрены специальные замки.

Компрессор закреплен на воздушном ресивере объемом 230л. Бежецкий завод АСО производит ресиверы объёмом от 10 до 900 литров и рабочим давлением до 25 атм. Продольный шов и кольцевые сварные соединения контролируются методом ультразвуковой дефектоскопии. Ресивер подвергается гидравлическому испытанию на прочность и плотность, а также пневматическому испытанию на герметичность, что гарантирует надежность и безопасность эксплуатации. Ресиверы окрашиваются на автоматической итальянской линии порошковой окраски. В процессе производства каждый ресивер проходит контроль качества.

Рекомендуемая схема пневмосистемы

Характеристики
