Поршневой компрессор КВ15/7

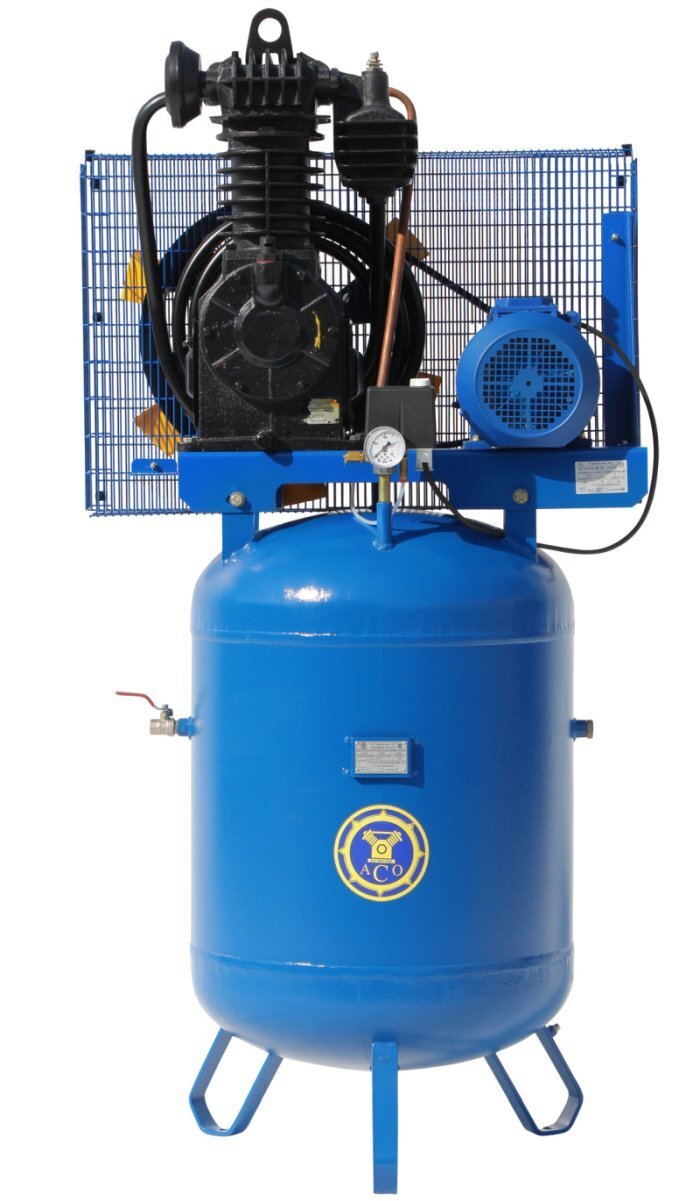

Поршневой компрессор КВ15/7 Бежецкого завода АСО изготовлен на вертикальном ресивере, что позволяет более рационально использовать производственные площади, предназначен для подготовки и подачи сжатого воздуха в различные виды пневматического инструмента. Отличается от модели КВ7/17 увеличенными показателями производительности и более вместительным воздушным ресивером объемом 210 л., что положительно сказывается при пиковых нагрузках пс одновременном подключением нескольких потребителей, снижает общий уровень шума и вибраций и повышает энергоэффективность оборудования за счет сокращения циклов включения/выключения компрессора.

Компрессорная головка С415М является основным узлом компрессора КВ15/7. Выпускается заводом более 30 лет, претерпела большое количество конструктивных изменений и улучшений, последнее из которых сделано в 2014 г. Головка устанавливается на многих моделях бежецких компрессоров, таких как КВ-15, К-30, К-22, К-20, К-33, К-2, С415М, С415М1.

Поршневой вертикальный компрессор КВ15/7 оснащен ременным приводом и работает на двигателе мощностью 5,5 кВт от сети напряжением 380 В. Максимальное рабочее давление 7 атм, производительность 1000 л/мин. Производительность на выходе составляет 770 л/мин. Размеры компрессорной установки 95 х 75 х 180 см., вес 270 кг.

Реле давления Condor MDR производства компании Condor-Werke (Германия), авторитетного производителя электронных приборов и автоматики для контроля и управления давлением. Качество Condor подтверждается испытаниями на точность переключения, ресурс и соблюдение параметров безопасности, которые в лаборатории качества проходит каждое выпускаемое реле. Автоматику Condor используют многие мировые производители компрессорного оборудования.

При подборе поршневого компрессора рекомендуется учитывать, что процесс сжатия воздуха связан с большими потерями. Реальная производительность компрессора по нагнетанию меньше теоретической производительности на входе в компрессор приблизительно на 30%. Многие производители указывают производительность только на всасывании и потребителю необходимо самостоятельно посчитать реальную производительность компрессора. Бежецкий завод АСО на все выпускаемые компрессоры указывает производительность по нагнетанию.

Рекомендуемая схема пневмосистемы

Характеристики
