Поршневой компрессор КВ15/10

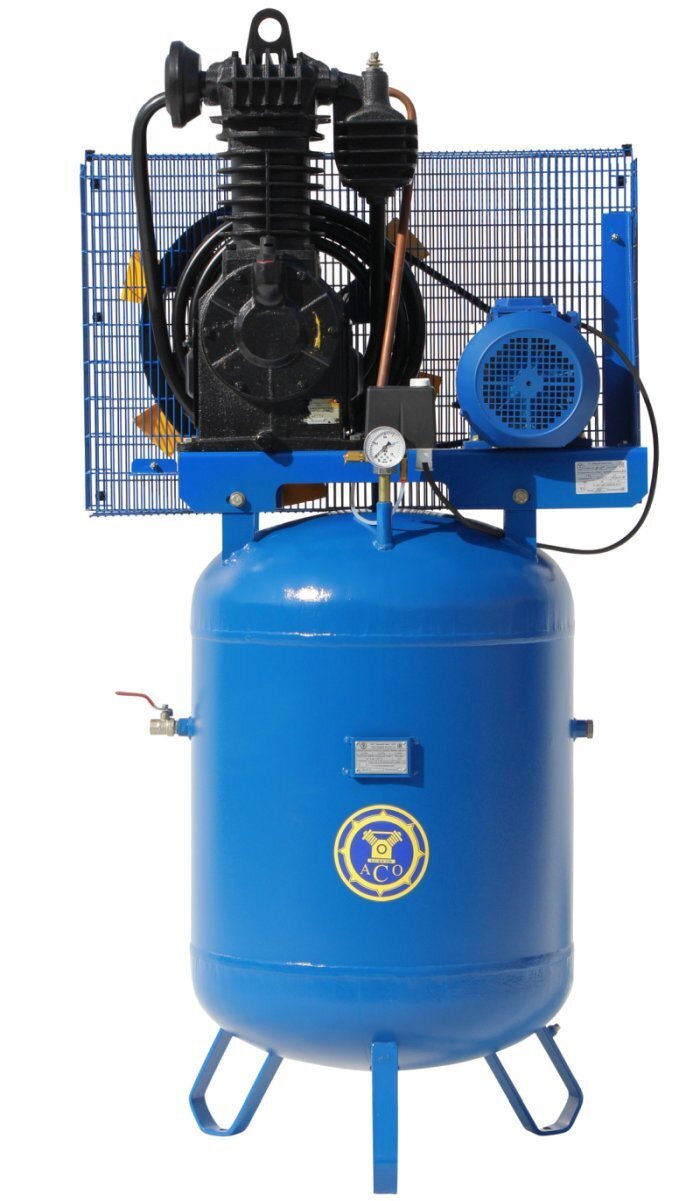

Поршневой компрессор КВ15/10 Бежецкого завода АСО изготовлен на вертикальном ресивере, что позволяет рационально использовать производственные площади. Компрессор предназначен для подготовки и подачи сжатого воздуха в различные виды пневматического инструмента. Отличается от модели КВ7/10 увеличенной производительностью и более вместительным воздушным ресивером, объем которого составляет 210 л., что улучшает работу при пиковых нагрузках при одновременном подключении нескольких потребителей, снижает уровень шума и вибраций и повышает энергоэффективность оборудования за счет сокращения циклов включения/выключения компрессора.

Основным узлом компрессора КВ15/10 является компрессорная головка поршневого типа С415М собственного производства. Компрессорная головка на протяжении долгих лет не сходит с конвейера завода, прошла большое количество конструктивных усовершенствований, последнее из которых выполнено в 2014 г. Высочайшую надежность доказывает тот факт, что на завод до сих пор поступают заказы на запчасти и расходные материалы к компрессорным головкам, приобретенным 30 лет назад. Головка устанавливается на многих моделях бежецких компрессоров, таких как КВ-15, К-30, К-22, К-20, К-33, К-2, С415М, С415М1.

Поршневой вертикальный компрессор КВ15/10 оснащен ременным приводом и работает на двигателе мощностью 5,5 кВт от трехфазной электросети напряжением 380 В. Максимальное рабочее давление 10 атм, производительность 940 л/мин. Производительность на выходе составляет 720 л/мин. Размеры компрессорной установки 95 х 75 х 180 см., вес 270 кг.

В случае использования компрессора в целях пневмоуправления и автоматики, пневмоприводах устройств, инструмента для окраски поверхностей распылением, рекомендуется комплектовать пневмоститему фильтрационным модулем ФМ, служащим для тонкой очистки сжатого воздуха от аэрозолей масла и влаги, а также от твердых частиц размером более 3 мкм. Фильтрационный модуль обеспечивает остаточное содержание аэрозоля масла не более 5 мг/м3.

Рекомендуемая схема пневмосистемы

Характеристики
