Поршневой компрессор К3М/7

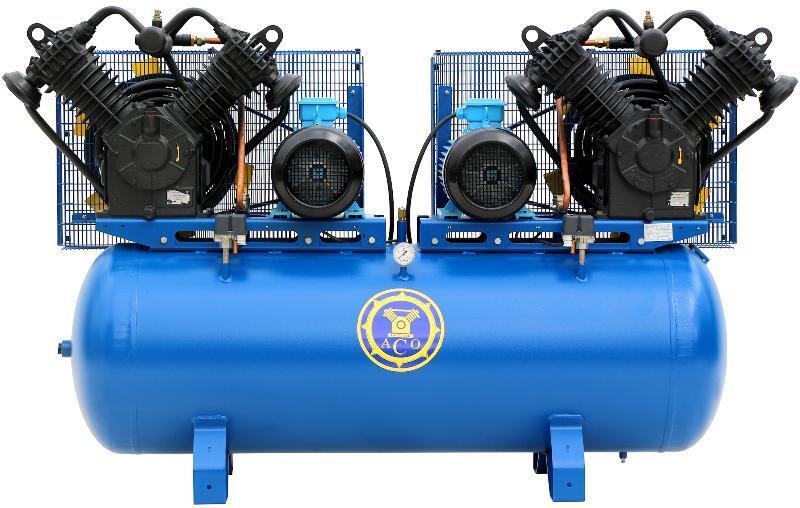

Поршневой компрессор К3М/7 относится к серии «тандем» и представляет собой две компрессорных головки С416М с двумя электродвигателями по 11 кВт каждый, установленные на одном горизонтальном ресивере объемом 500 л. Максимальное рабочее давление 7 атм, производительность на входе 3860 л/мин., производительность по нагнетанию 2960 л/мин. Размеры 210 х 76 х 145 см., вес 580 кг.

Принципиальное отличие компрессоров серии К3М от похожих моделей К3 заключается в схеме управления рабочим процессом установок. На ресивере установки К3 смонтированы две компрессорные головки, два электродвигателя, два реле давления (одно реле давления управляет работой одной из компрессорных головок).
Реле давления должны быть отрегулированы таким образом, что должна запуститься одна компрессорная головка затем вторая. При достижении определенного давления выключиться должна сначала вторая, затем первая. В итоге первая головка всегда будет иметь больший износ, чем вторая. Существует возможность перенастройки реле давления для смены очередности включения компрессорных головок, что создает определенные сложности.

На ресивере установки К3М смонтированы две компрессорные головки, два электродвигателя и один датчик давления (вместо двух реле давления). Управление работой установки осуществляется через датчик давления, который преобразует возникающую в ресивере силу давления сжатого воздуха в электрический сигнал. Схемой управления предусмотрено включение электродвигателя в зависимости от наработки моточасов для обеспечения равномерного износа деталей каждой компрессорной головки.

Компрессоры «тандем» имеют более высокую производительность, характеризуются увеличенной надежностью за счет меньшего количества циклов пуска/остановки в сравнении однокомпрессорными моделями, могут продолжать работу в случае поломки одной из компрессорных головок.

Контроль показателей давления обеспечивает реле давления Condor MDR производства Condor-Werke (Германия).
Передача от двигателя на коленчатый вал каждой головки осуществляется двумя клиновыми ремнями. Натяжение ремней выполняется перемещением двигателя по плите с помощью регулировочных болтов. Каждая передача имеет сетчатое ограждение. Сжатый воздух от компрессорной головки к ресиверу подается по воздуховоду.

Охлаждение компрессора К3М/7 осуществляется воздушным потоком, создаваемым лопастями маховика-вентилятора. Система охлаждения обеспечивает поддержание нормальной температуры деталей головки, масла и межступенчатое охлаждение воздуха за счет рёбер стенок компрессорной головки. Для уменьшения вибрации во время работы под опоры компрессора устанавливаются резиновые амортизаторы, помимо этого установка может быть закреплена на специальном фундаменте болтами.

Рекомендуемая схема пневмосистемы

Характеристики
