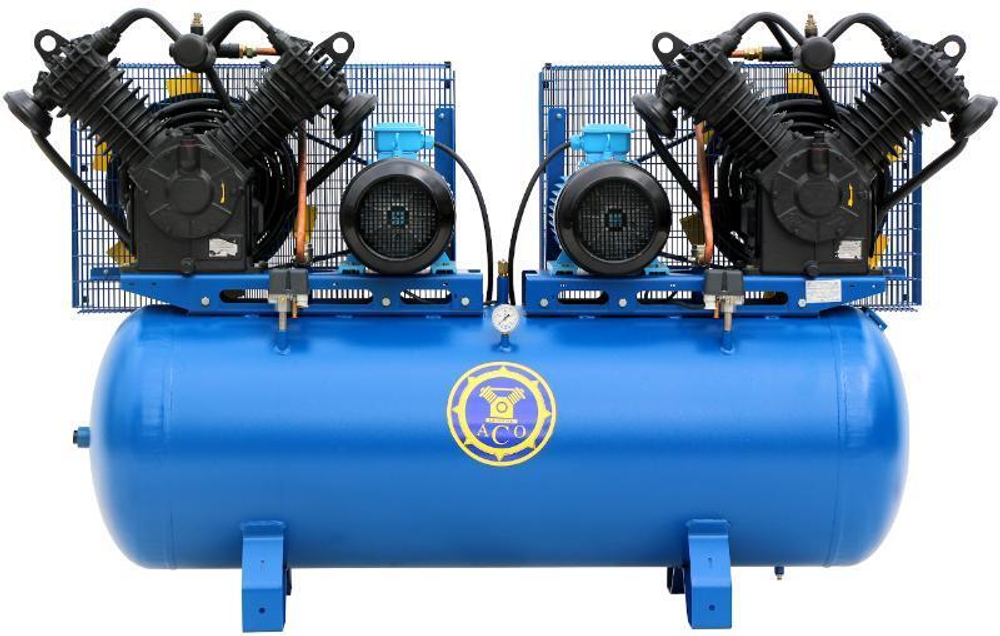

Стационарный поршневой компрессор серии «тандем» К3/13 представляет собой две компрессорные головки С416М, установленные на одном горизонтальном ресивере объемом 500 л. Производительность компрессора на входе равна 3000 л/мин, производительность по нагнетанию составляет 2300 л/мин, что несколько ниже чем у схожих моделей К3/7 и К3/10, но, в отличии от них, компрессор К3/13 имеет бóльшую величину максимального давления, равную 13 атм. Компрессорные головки приводят в движение два электродвигателя мощностью 11 кВт напряжением 380 В. Передача от двигателя на коленвал каждой головки осуществляется двумя клиновыми ремнями. Натяжение ремней производится перемещением двигателя по плите с помощью регулировочных болтов. Каждый блок имеет сетчатое ограждение. Сжатый воздух подается по воздуховоду. Размеры установки составляют 210 х 76 х 145 см., вес 580 кг.
Компрессоры серии «тандем» обеспечивают повышенные характеристики производительности при относительно небольших размерах установки, высокая надежность обеспечивается за счет меньшего количеству циклов пуска/остановки в сравнении однокомпрессорными моделями, компрессоры «тандем» могут продолжать работать при поломке одной из компрессорных головок. Высокие показатели эффективности работы компрессорных головок и контроль заданных параметров давления обеспечивает реле Condor MDR производства компании Condor-Werke (Германия), лидера в производстве электронных приборов для контроля и управления давлением. Качество продукции подтверждается испытаниями на точность переключения, ресурс и соблюдение параметров безопасности, которые в лаборатории качества проходит каждое выпускаемое реле. Приборы Condor используют ведущие мировые производители компрессорного и насосного оборудования.
Воздушное охлаждение компрессора К3/13 осуществляется за счет вращения лопастей маховика-вентилятора, что обеспечивает поддержание оптимальной температуры деталей головки, масла и межступенчатое охлаждение воздуха за счет рёбер корпуса компрессорной головки.
Для уменьшения вибрации во время работы под опоры установки КЗ0/13 предусмотрены резиновые амортизаторы, помимо этого установка может быть закреплена на специальном фундаменте болтами.
Рекомендуемая схема пневмосистемы
Характеристики
Компрессорная головка | С416М |
Тип привода | ременной |
Произв., л/мин. | 3000 |
Произв. по нагнетанию, л/мин. | 2300 |
Максимальное рабочее давление, атм. | 13 |
Исполнение | Стационарный |
Объем ресивера, л. | 500 |
Привод, кВт/В | 11+11 / 380 |
Реле давления | Condor MDR |
Тип охлаждения | воздушное |
Габариты, см | 210 х 76 х 145 |
Масса, кг | 580 |
