Поршневой компрессор К30/10

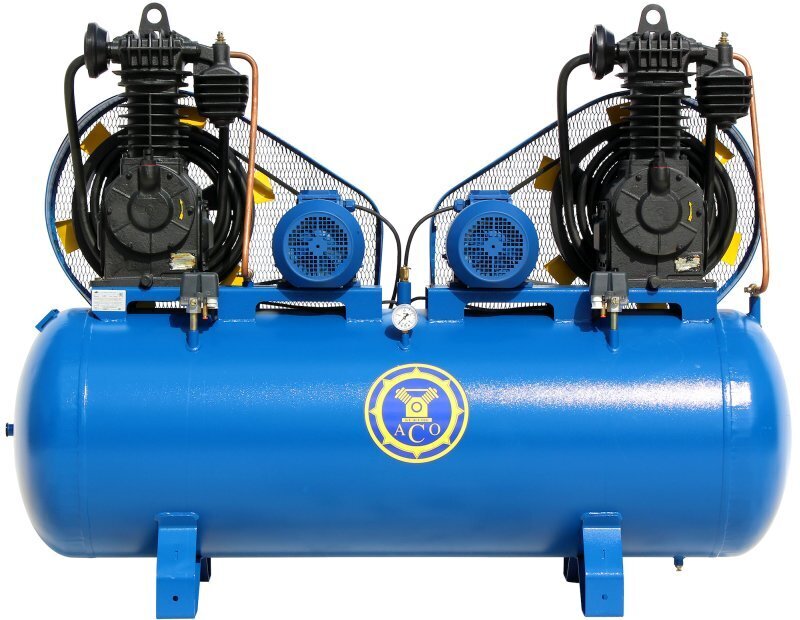

Стационарный поршневой компрессор К30/10 серии «тандем» конструктивно представляет собой две компрессорные головки С415М, установленные на одном горизонтальном ресивере объемом 500 л. В отличии от похожих по характеристикам компрессоров К30/7 и К30/13 максимальное рабочее давление данной модели составляет 10 атм, производительность на входе 1880 л/мин и производительность по нагнетанию 1440 л/мин. Размеры 200 х 76 х 150 см., вес 550 кг. Компрессорные головки вращают два независимых электродвигателя мощностью 5,5 кВт / 380 В.

Компрессоры серии «тандем» обеспечивают более высокие показатели производительности, характеризуются повышенной надежностью за счет меньшего количества циклов пуска/остановки, работают в случае выхода из строя одной из компрессорных головок. Контроль заданных показателей давления обеспечивает реле давления Condor MDR.

Передача от двигателя на коленчатый вал каждой головки осуществляется двумя клиновыми ремнями. Натяжение ремней производится перемещением двигателя по плите с помощью регулировочных болтов. Сетчатое ограждение надежно изолирует ременную передачу поршневого компрессора во время его работы от обслуживающего персонала. Сжатый воздух от компрессорной головки к ресиверу подается по воздуховоду.

Охлаждение компрессора К30/10 осуществляется воздушным потоком, создаваемым лопастями маховика-вентилятора. Система охлаждения обеспечивает поддержание нормальной температуры деталей головки, масла и межступенчатое охлаждение воздуха за счет рёбер стенок компрессорной головки.

Предохранительный клапан, установленный на коллекторе, предназначен для предохранения установки от перегрузок при неисправностях в клапанной системе.

Для уменьшения вибрации во время работы под опоры предусмотрены резиновые амортизаторы, по желанию потребителя установка может быть закреплена на специальном фундаменте болтами.

Рекомендуемая схема пневмосистемы

Характеристики
