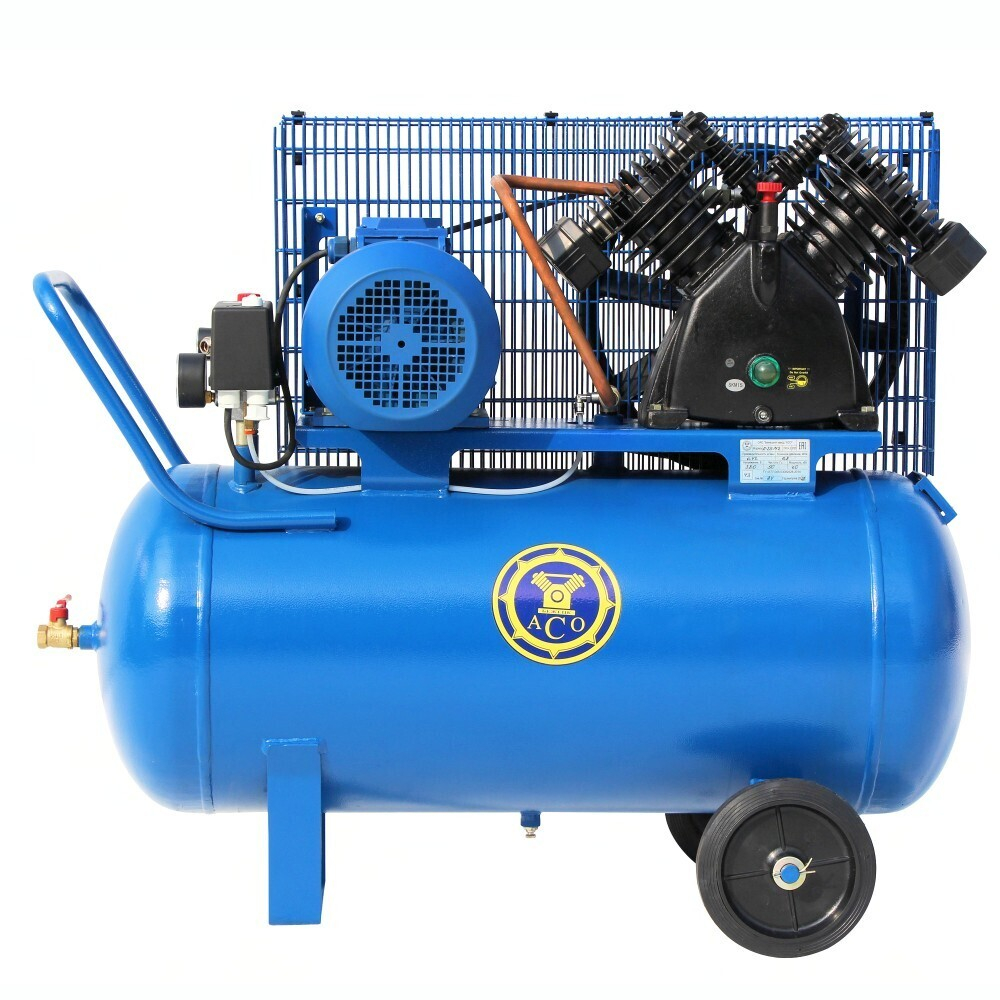

Передвижной компрессор К25М2/8 Бежецкого завода АСО используется для производства сжатого воздуха и подачи пневмоэнергии в различные виды пневматического инструмента.
Аппарат сконструирован на базе надежной компрессорной головки поршневого типа Fini SKM 15 итальянского производства. Компрессорная головка расположена на монтажной плите, жестко закрепленной на горизонтальном ресивере объемом 120 литров.
Привод компрессора К25М2/8 осуществляется трехфазным электродвигателем мощностью 4 кВт напряжением 380 В. Натяжение приводного ремня происходит за счет перемещения электродвигателя относительно монтажной плиты.
В компрессоре используется реле давления Condor MDR. Производительность компрессора 680 л/мин, производительность по нагнетанию 420 л/мин. Максимальное рабочее давление 8 атм.
При использовании компрессора в целях пневмоуправления и автоматики, пневмоприводах устройств и инструмента для окраски поверхностей распылением, рекомендуется комплектовать пневмоститему фильтрационным модулем ФМ, предназначенным для тонкой очистки сжатого воздуха и различных газов от аэрозолей масла и влаги, а также от твердых частиц размером более 3 мкм. Фильтрационный модуль обеспечивает остаточное содержание аэрозоля масла - менее 5 мг/м3.
Рекомендуемая схема пневмосистемы
Характеристики
Компрессорная головка | Fini SKM 15 |
Тип привода | ременной |
Произв., л/мин. | 680 |
Произв. по нагнетанию, л/мин. | 420 |
Максимальное рабочее давление, атм. | 8 |
Исполнение | Передвижной |
Объем ресивера, л. | 120 |
Привод, кВт/В | 4.0 / 380 |
Реле давления | Condor MDR |
Тип охлаждения | воздушное |
Габариты, см | 110 х 54 х 97 |
Масса, кг | 120 |
