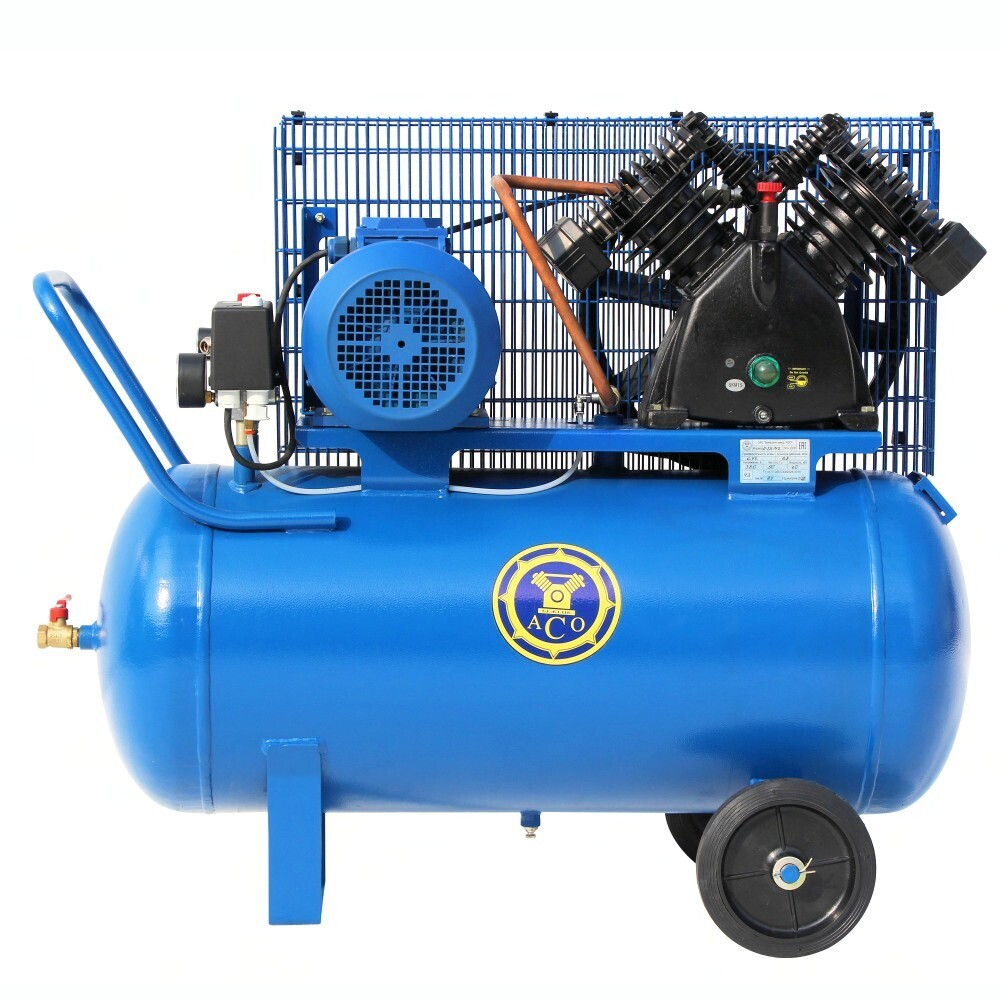

Передвижной компрессор К25М2/10 производства Бежецкого завода АСО используется для подготовки сжатого воздуха и подачи его в различные виды пневматического инструмента.
Компрессор сконструирован на базе итальянской компрессорной головки поршневого типа Fini SKM 15, отличающейся высокой надежностью. Компрессорная головка расположена на монтажной плите, которая жестко закреплена на ресивере объемом 120 литров.
Приводится в движение трехфазным электродвигателем мощностью 4 кВт напряжением 380 В. Регулировка приводного ремня осуществляется перемещением двигателя по монтажной плите.
В компрессоре К25М2/10 используется реле давления Condor MDR. Производительность компрессора 620 л/мин, производительность по нагнетанию 390 л/мин. Максимальное рабочее давление 10 атм.
Габариты компрессора 110 х 54 х 97 см, вес 120 кг. Наличие транспортировочных колес позволяет перемещать агрегат в пределах соседних производственных цехов без использования погрузочной техники.
Во многих сферах применения компрессорного оборудования качество сжатого воздуха имеет принципиальное значение. Поступающий в пневмосистему воздух несет в себе влагу, которая вызывает коррозию пневмомагистрали и оборудования. Для снижения влажности воздуха и защиты пневмомагистрали и оборудования от коррозии рекомендуется дооснастить пневмоустановку осушителем воздуха серии ОВ, который удаляет влагу посредством понижения температуры воздуха до точки росы +3 °С (в соответствии с 4 классом ISO 8573-1) и содержит экологически безопасный хладагент R134а.
Рекомендуемая схема пневмосистемы
Характеристики
Компрессорная головка | Fini SKM 15 |
Тип привода | ременной |
Произв., л/мин. | 620 |
Произв. по нагнетанию, л/мин. | 390 |
Максимальное рабочее давление, атм. | 10 |
Исполнение | Передвижной |
Объем ресивера, л. | 120 |
Привод, кВт/В | 4.0 / 380 |
Реле давления | Condor MDR |
Тип охлаждения | воздушное |
Габариты, см | 110 х 54 х 97 |
Масса, кг | 120 |
