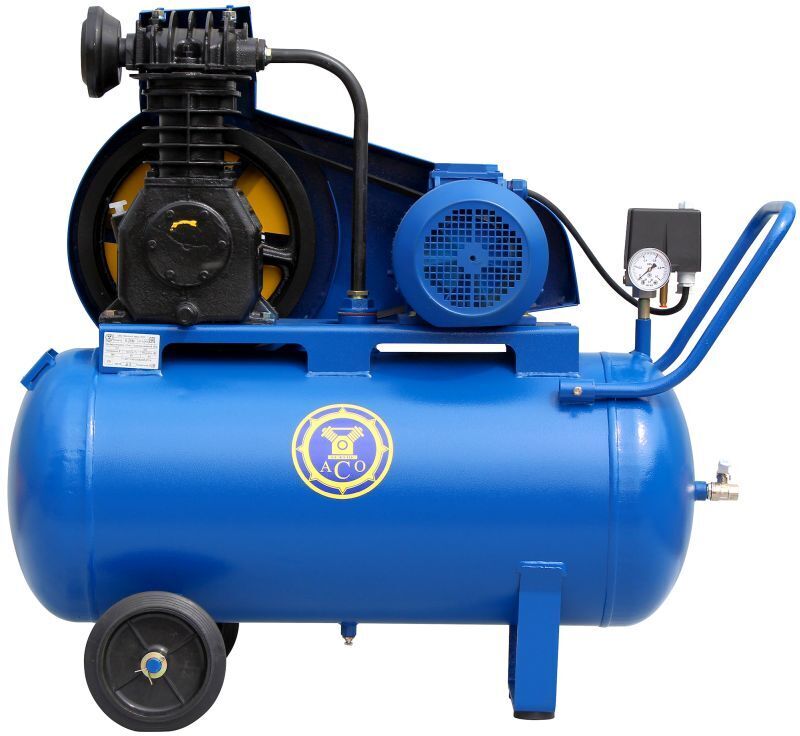

Поршневой компрессор К25М1/13

Передвижной поршневой компрессор К25М1/13 производства Бежецкого завода АСО, компрессорная головка К24М. Трехфазный электродвигатель мощностью 4 кВт напряжением 380 В. Производительность компрессора 630 л/мин, производительность по нагнетанию 440 л/мин. Устанавливается на горизонтальном ресивере объемом 120 л. Максимальное давление компрессора 13 атм. Размеры 130 х 62 х 115 см, масса 150 кг.

Основным узлом компрессора является поршневая головка К24М, которая предназначена для сжатия воздушной смеси. Более 20 лет поршневая головка является одной из наиболее часто применяемых, прошла 5 конструктивных изменений (последнее в 2018г). Применяется на моделях поршневых компрессоров К24М, К25М.

Сетчатое ограждение надежно изолирует ременную передачу поршневого компрессора во время его работы от контакта с людьми. Для удобного и безопасного открывания или снятия ограждения предусмотрены специальные замки. Ограждение составляет единое целое с конструкцией компрессора и соответствует требованиям технической эстетики.

Компрессор К25М1/13 размещен на горизонтальном воздушном ресивере объемом 120л. Бежецкий завод АСО более 80 лет производит воздухосборники объёмом от 10 до 900 литров и максимальным давлением до 25 атм. Ресиверы окрашиваются на автоматической итальянской линии порошковой окраски. Каждый ресивер в процессе изготовления проходит комплекс обязательных испытаний и контроль качества, что гарантирует безопасность эксплуатации. Продольный шов и кольцевые сварные соединения контролируются методом ультразвуковой дефектоскопии. Каждый ресивер подвергается гидравлическому испытанию на прочность и плотность, пневматическому испытанию на герметичность.

Рекомендуемая схема пневмосистемы
