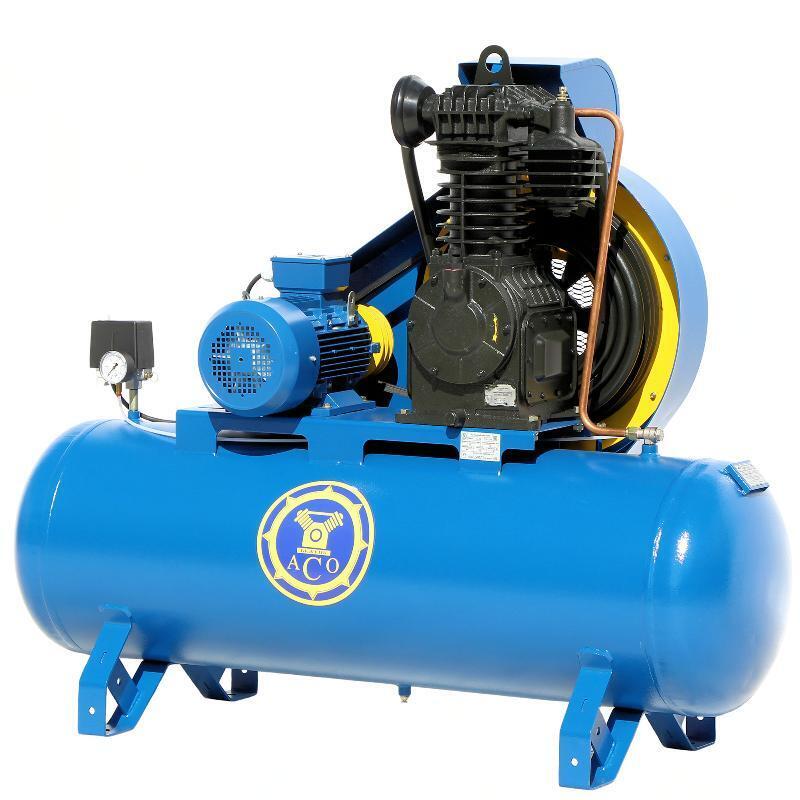

Поршневой компрессор стационарного типа К22 Бежецкого завода АСО имеет производительность 900 л/мин, производительность по нагнетанию составляет 700 л/мин. Трехфазный электродвигатель мощностью 7,5 кВт напряжением 380 В вращает поршневую головку С415М.01. Контроль давления осуществляет реле Condor MDR. Компрессор устанавливается на горизонтальном ресивере объемом 230 л. Размеры 170 х 60 х 135 см, масса компрессора 320 кг.
Основным узлом компрессора К22 является поршневая головка С415М.01. Используется в моделях К20, К22 и конструктивно представляет собой чугунный поршневой двухцилиндровый блок, применяемый как для компрессоров с воздухосборником, так и без него. Максимальное давление С415М.01 составляет 16 атм. Обеспечивает работу пневматических устройств и применяется в различных отраслях промышленности, включая гаражи и автосервисы, металло- и деревообработку, производство мебели, пластиковых окон, производство строительных работ, пескоструйную обработку деталей, работы в сельском хозяйстве и других отраслях.
Для защиты движущихся механизмов компрессора К22 от контакта с персоналом используется сетчатое ограждение. Для удобства открывания или снятия ограждения предусмотрены специальные замки.
Компрессор К22 закреплен на воздушном ресивере объемом 230 л. Бежецкий завод АСО изготавливает ресиверы объёмом до 900 литров и давлением до 25 атм. В процессе производства каждый ресивер проходит контроль качества, подвергаясь гидравлическому испытанию на прочность, а также пневматическому испытанию на герметичность, что гарантирует надежность и безопасность эксплуатации. Продольный шов и кольцевые сварные соединения контролируются методом ультразвуковой дефектоскопии. Ресиверы окрашиваются на автоматической линии порошковой окраски.
Поршневые компрессоры Бежецкого завода отличаются экономичностью, высокой надежностью, несложностью конструкции и простотой в ремонте. Они хорошо справляются с частыми переключениями, подходят для эксплуатации с переменными нагрузками. Максимальная простота конструкции обеспечивает поршневым компрессорам более выгодную стоимость и хорошую ремонтопригодность по сравнению с винтовыми компрессорами.
Характеристики
Компрессорная головка | С415М.01 |
Тип привода | ременной |
Произв., л/мин. | 900 |
Произв. по нагнетанию, л/мин. | 700 |
Максимальное рабочее давление, атм. | 16 |
Исполнение | Стационарный |
Объем ресивера, л. | 230 |
Привод, кВт/В | 7.5 / 380 |
Реле давления | Condor MDR |
Тип охлаждения | воздушное |
Габариты, см | 170 х 60 х 135 |
Масса, кг | 320 |
