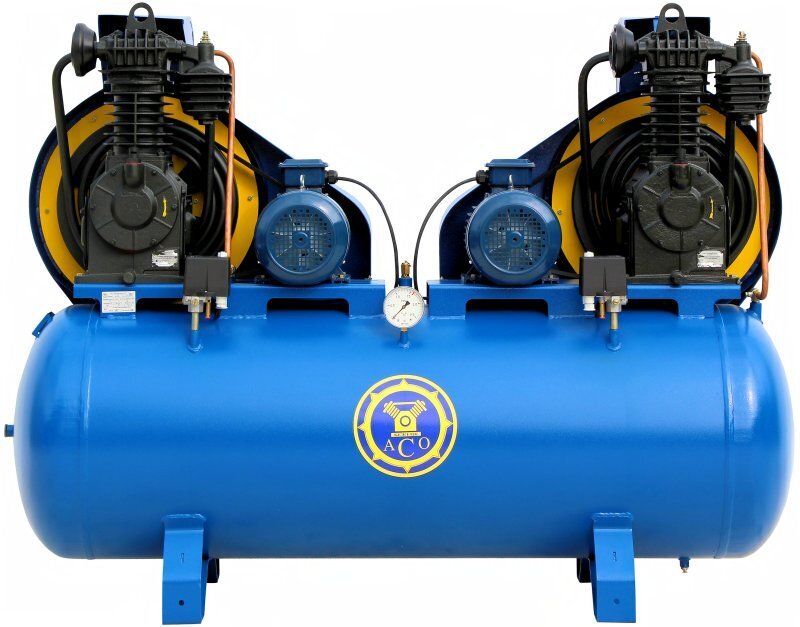

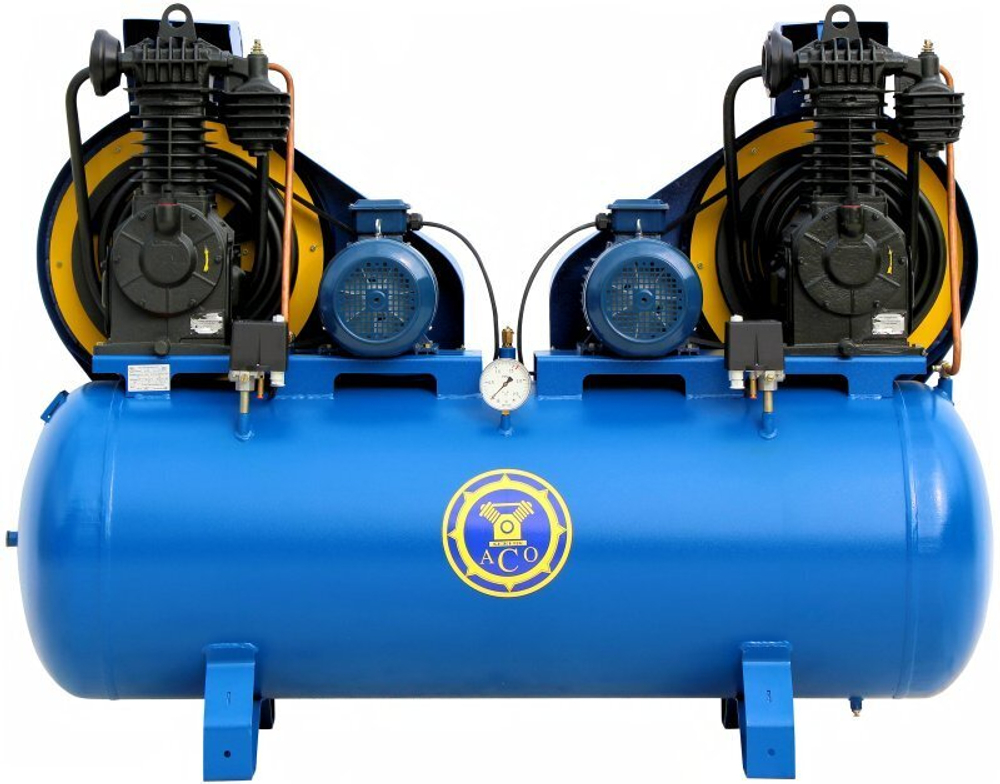

Поршневой компрессор К20

Стационарный поршневой компрессор К20 серии «тандем» отличается максимальным рабочим давлением в 16 атм. и представляет собой две компрессорные головки С415М.01, установленные на одном ресивере объемом 500 л. Компрессорные головки вращают два электродвигателя по 7,5 кВт /380 В. Производительность компрессора на входе 1800 л/мин., производительность по нагнетанию составляет 1400 л/мин. Размеры 210 х 75 х 150 см., вес 600 кг.

Компрессоры серии «тандем» обеспечивают высокие показатели производительности при относительно небольших размерах, характеризуются повышенной надежностью за счет меньшего количества циклов запуска/остановки, продолжают работу в случае поломки одной из компрессорных головок.

Высокие показатели эффективности и контроль заданных параметров давления обеспечивает реле Condor MDR. принцип работы которого основан на сравнении сил, возникающих от давления сжатого воздуха, передаваемого мембраной и сил упругой деформации пружины. Для ручного управления двигателем компрессора на реле имеется переключатель.

Воздушное охлаждение компрессора К20 осуществляется потоком, создаваемым лопастями маховика-вентилятора, эффект охлаждения увеличивается за счет рёбер стенок компрессорной головки. Система охлаждения обеспечивает поддержание нормальной температуры деталей компрессора.

В определенных областях применения компрессорного оборудования качество сжатого воздуха может иметь принципиальное значение. Поступающий в пневмосистему воздух несет в себе влагу, вызывающую коррозию воздушной магистрали и оборудования. Для защиты магистрали и оборудования от коррозии рекомендуется комплектовать установку осушителем воздуха серии ОВ, который работает на основе экологически безопасного хладагента R134а, удаляя влагу посредством понижения температуры воздуха до точки росы +3 °С в соответствии с требованиями по 4 классу ISO 8573-1.

Рекомендуемая схема пневмосистемы

Характеристики
