Поршневой компрессор К1400/8

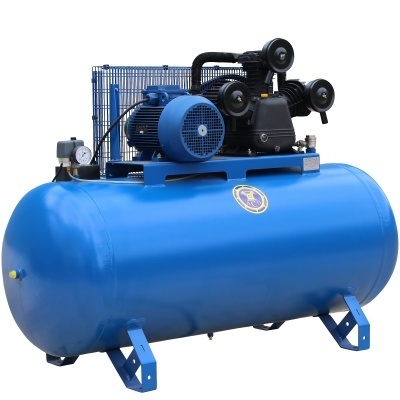

Стационарный поршневой компрессор К1400/8 Бежецкого завода АСО с производительностью на входе 1400 л/мин. и производительностью по нагнетанию 800 л/мин. рассчитан на максимальное рабочее давление 8 атм. Электродвигатель 7,5 кВт напряжением 380 В вращает компрессорную головку через ременную передачу. Регулировка ремней производится регулировочными болтами за счет перемещения двигателя. Размеры установки 168 х 66 х 122 см, вес 250 кг.

Для поддержания необходимого для работы давления в пределах заданных значений и для автоматического включения и выключения двигателя в компрессоре К1400/8 используется реле давления Condor MDR производства компании Condor-Werke (Германия), мирового лидера в производстве реле давления и автоматики для контроля и управления давлением.

Предохранительный клапан защищает установку от перегрузок в случае неисправности. Для уменьшения вибрации во время работы компрессора под опоры предусмотрены резиновые амортизаторы. Охлаждение осуществляется воздушным потоком вентилятора. Для защиты движущихся механизмов используется сетчатое ограждение.

Компрессор К1050/8 закреплен на воздушном ресивере объемом 430 л. Увеличенный объем ресивера оказывает положительное влияние на работу при пиковых нагрузках при одновременном подключении нескольких потребителей, снижает уровень шума и вибраций, а также повышает общую энергоэффективность системы за счет сокращения циклов включения/выключения компрессора. Бежецкий завод АСО изготавливает воздушные ресиверы объёмом до 900 литров с рабочим давлением до 25 атм. В ассортименте присутствуют оцинкованные и полностью нержавеющие ресиверы. Каждый ресивер проходит контроль качества, подвергаясь гидравлическому испытанию на прочность, а также пневматическому испытанию на герметичность, что гарантирует надежность и безопасность эксплуатации. Продольный шов и кольцевые сварные соединения контролируются методом ультразвуковой дефектоскопии.

В ряде областей применения качество сжатого воздуха имеет важное значение. Поступающий в систему воздух несет в себе влагу, которая вызывает коррозию пневмомагистрали и оборудования. Для снижения влажности воздуха, защиты магистрали и оборудования от коррозии рекомендуется дооснастить пневмоустановку осушителем воздуха серии ОВ, который удаляет влагу посредством понижения температуры воздуха до точки росы +3 °С в соответствии с 4 классом ISO 8573-1 и содержит экологически безопасный хладагент R134а.

Рекомендуемая схема пневмосистемы

Характеристики
