Насосы ВС вихревые самовсасывающие химические, нефтяные
Предзаказ

Насосы ВС вихревые самовсасывающие химические, нефтяные

(0)
Тип конструкции насоса вихревые
Область применения нефтепереработка, нефтехимия, химическая промышленность, судостроение, металлургия, горное дело
Перекачиваемая среда бензин, керосин, дизтопливо, химически активные среды

Марки (3), характеристики насосов ВС :

Марки Подача, м³/ч, не менее Напор, м Давление на входе в насос, кгс/см², не более Давление на выходе из насоса, кгс/см² не более Мощность потребляемая насосом (макс.), кВт Частота вращения, об/мин Частота вращения, c˜¹ КПД насоса, % Напряжения сети, В Частота тока, Гц Допускаемый кавитационный запас, м, не более Высота самовсасывания (макс.), м Допускаемая продолжительность самовсасывания (макс.), с
ВС 32 (2900 об/мин)
4 70 6 12 4.5 2900 48 28 220/380 50 2 5 600
ВС 32 (1400 об/мин)
1.8 20 6 12 1 1400 23 28 220/380 50 0.9 7 600

Условное обозначение

Например,  ВС 32 КБ 55-Е У3.1 ТУ3631-296-05747979-2007, где

  • ВС - вихревой самовсасывающий;
  • 32 – диаметр всасывающего и напорного патрубков, мм;
  • К, Б – условное обозначение материала;
  • 55 – тип уплотнения вала;
  • Е – соответствует требованиям безопасности по ОСТ26-06-2028-96;
  • У3.1 – климатическое исполнение и категория размещения.

Назначение

Насосы ВС 32 центробежно-вихревые самовсасывающие и агрегаты электронасосные на их основе, предназначены для перекачивания нейтральных, слабоагрессивных, вредных и взрывоопасных жидкостей вязкостью до 36∙10 –6 м2/с (36 сСт), с содержанием твердых включений не более 0,01% по массе и размером не более 0,05мм, в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1 мм/год по ГОСТ9.908-85.

Насосы, входящие в состав агрегата, относятся к изделиям общего назначения, вид I (восстанавливаемые) по ГОСТ 27.003 – 90. Насосы (агрегаты) разработаны с учетом требований безопасности, определяемых ГОСТ 31839-2012.

Насосы (агрегаты) соответствуют требованиям ТР ТС 010/2011. Насосы  с торцовым уплотнением вала, укомплектованные взрывозащищенными двигателями, соответствуют требованиям ТР ТС 012/2011  и предназначены для установки во взрывоопасных и пожароопасных помещениях. Взрывозащищенное оборудование - группа II, уровень взрывозащиты Gb- «высокий», вид взрывозащиты «с» - защита конструкционной безопасностью по ГОСТ 31441.1-2011,  ГОСТ 31441.5-2011 и  ГОСТ 31438-2011 температурный класс – Т4 (135°С) по ГОСТ 30852.0-2002 и ГОСТ 30852.5-2002.Классы взрывоопасных зон 1,2 ГОСТ 30852.9-2002 и класса В-1а по ПУЭ (издание седьмое). Насосы (агрегаты) разработаны с учетом требований поставки на экспорт.

Тип
насоса
Обозначение
насосов по
материалу и
типу
уплотнения
вала
Тип
уплотнения
вала
(условное
обозначение)
Перекачиваемые жидкости Допускаемый
класс
взрывоопасной
зоны
ГОСТ 30852.9-2002
(ПУЭ)
Наименование
материала
проточной
части
(условное
обозначение
материала)
Климатическое
исполнение и
категория
размещения
ГОСТ15150-69
ВС32 КБ с Сальниковое
(с)
нейтральные с температурой от 233 до 358К (от минус 40 до плюс 85ºС)   Серый чугун  (В)
Бронза  (Б)
Нержавеющая сталь  (К)
У2(-45…+400С)
Т2(-10…+500С)
ВВ с нейтральные с температурой от 258 до 358К (от минус 15 до плюс 85ºС) У3.1
(-10…+400С),
Т2
(-10…+500С)
КБ 5-Е Одинарное
торцовое (5) со  вспомогательным
Образующие взрывоопасные смеси с воздухом категории ІІА и ІІВ групп Т1, Т2, Т3
ГОСТ 30852.5-2002, вредные 3-го и 4-го класса опасности ГОСТ12.1.007-76 от 253 до 358 К
(от минус 20 до плюс 850С ).
1,2
ВВ 5-Е нейтральные с температурой
от 258 до 358К (от минус 15  до +85ºС)
КБ 55-Е Двойное
торцовое (55)
Образующие взрывоопасные смеси с воздухом категории ІІА и ІІВ групп Т1, Т2, Т3 и Т4 ГОСТ 30852.5-2002, вредные 2-го класса опасности с температурой от 233 до 378К
(от минус 40 до плюс 105ºС)
ВВ 55-Е невзрывоопасные, вредные 2-го класса опасности с температурой от 258 до 378К                    (от минус 15 до плюс 105ºС)

Конструкция

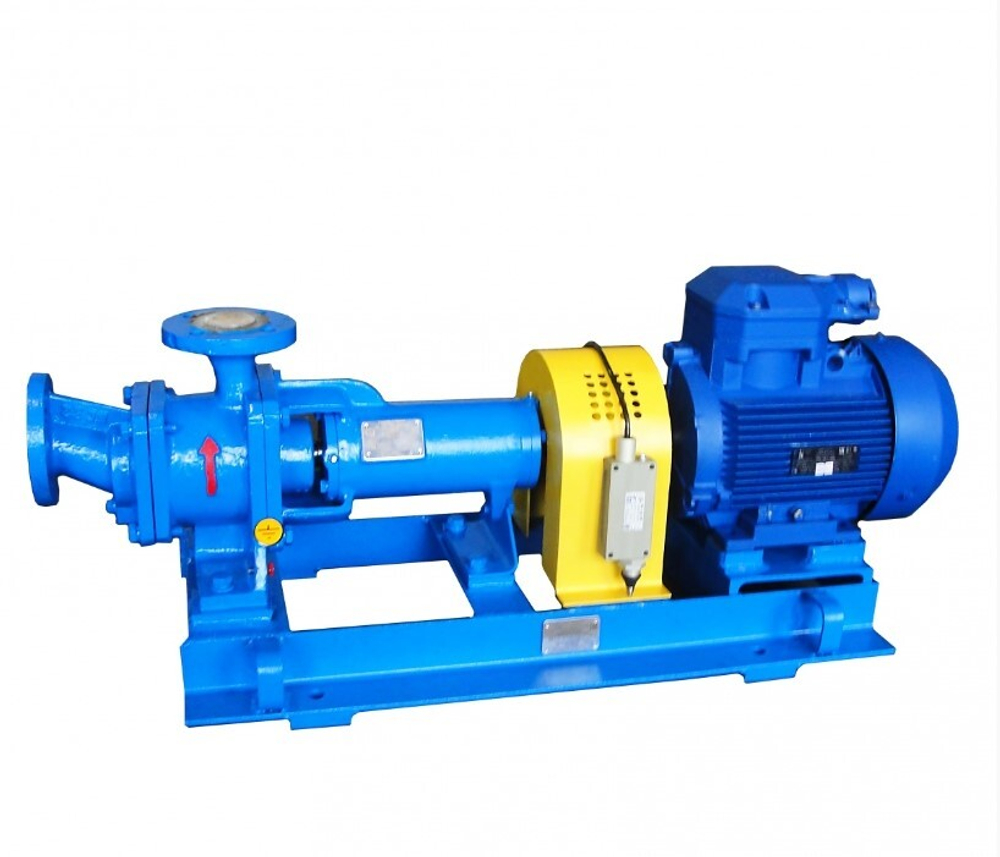

Насосы типа ВС32 консольные, центробежно-вихревые самовсасывающие содержат центробежную и две вихревые ступени.

Корпус насоса представляет отливку, в которой выполнены выходной патрубок, и опорные лапы. Ось всасывающего патрубка расположена горизонтально, выше оси вращения на 30мм, для сохранения заполненности насоса рабочей жидкостью после отключения (для самовсасывания). Центробежное колесо обеспечивает снижение кавитационного запаса (бескавитационную работу вихревой ступени). Центробежное колесо закреплено от осевого перемещения обтекателем зафиксированным от самоотвинчивания стопорной шайбой, вихревые колёса плавающие. Перевод жидкости от центробежного колеса к вихревому, происходит по каналу, выполненному в отводе . Таким же образом происходит перевод жидкости от первой вихревой ступени ко второй вихревой ступени.

Ротор насоса приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Допускается применение других типов муфт. Опорами ротора служат два радиальных подшипника, установленных в кронштейне. Для измерения температуры подшипников, в кронштейне предусмотрены два отверстия М8х1-7Н. Направление вращения ротора - по часовой стрелке, если смотреть со стороны привода.

В кронштейне имеется отверстие М12х1,5-7Н, предназначенное для отвода утечек через уплотнение. В напорном патрубке предусмотрено отверстие М12х1,5-7Н, которое можно использовать для заполнения насоса жидкостью, для отвода воздуха в режиме самовсасывания, для подсоединения манометра.


Применение

  • Перекачка продуктов переработки нефти, жидкостей и сред в технических процессах предприятий нефтеперерабатывающей и химической отрасли, судостроении.
  • Перекачивание нейтральных, химически активных, вредных и взрывоопасных жидкостей в технологических процессах на предприятиях горно - металлургической отрасли, тепловой и атомной энергетики.

Особенности/преимущества

  • Проточная часть из нержавеющей стали и различные варианты уплотнений вала позволяют перекачивать широкий спектр жидкостей, включая химически активные.
  • Применение комплектующих позволяет гарантировать успешную эксплуатацию при температурах от минус 40°С до +105°С.
  • Наличие лап на корпусе насоса позволяет производить ремонт на месте эксплуатации без демонтажа напорного трубопровода.
