Насосы ВНО (гидравлическая часть) одновинтовые погружные для нефтяных скважин

Гидравлическая часть насосов типа ВНО предназначена для откачки пластовой жидкости насосными установками с верхним приводом из нефтяных скважин с внутренним диаметром обсадных труб не менее 121,7 мм по ГОСТ 633—80.
Пластовая жидкость — смесь нефти, попутной воды и нефтяного газа, имеет следующие характеристики:

• максимальная кинематическая вязкость - 1х10-4 м²/с;
• максимальное содержание попутной воды - 99%;
• максимальное содержание свободного газа на приёме насоса по объёму — 50%;
• максимальная массовая концентрация твердых частиц — 0,8 г/л;
• микротвердость частиц не более 55HRC;
• максимальная температура —110° С.

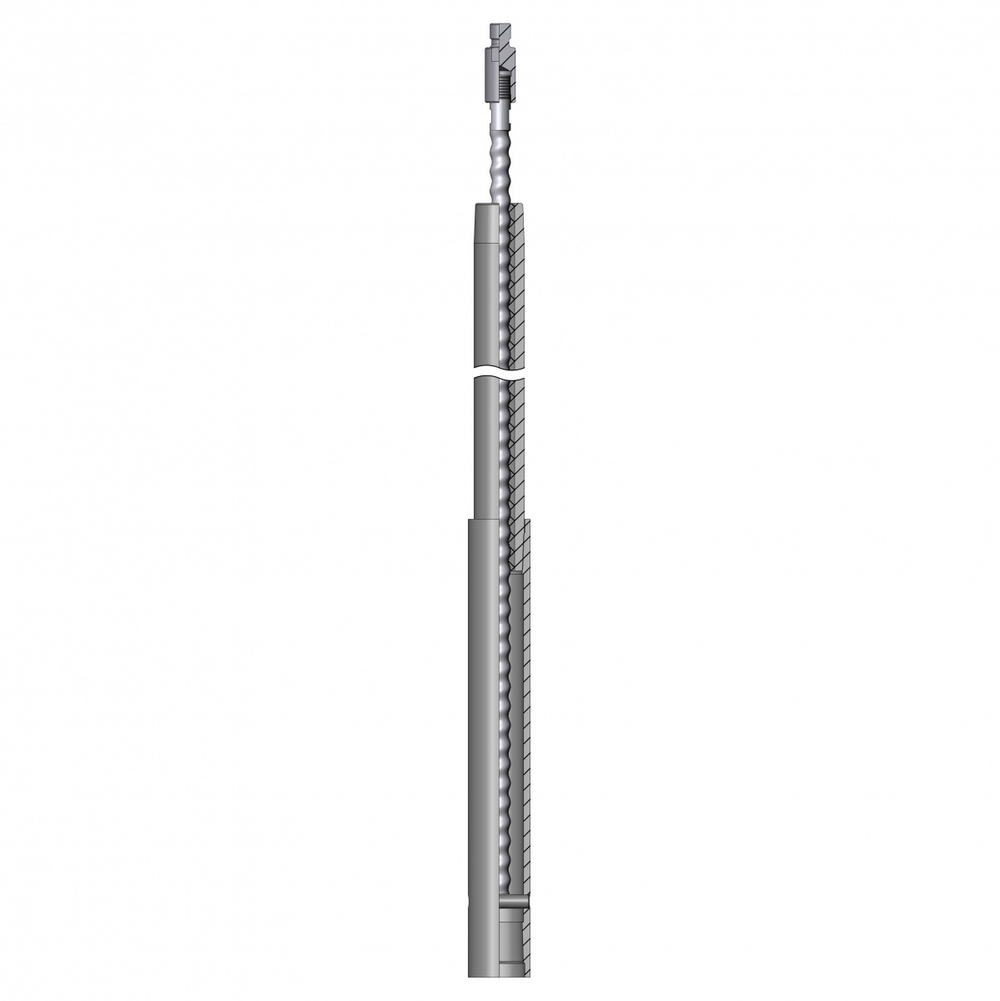

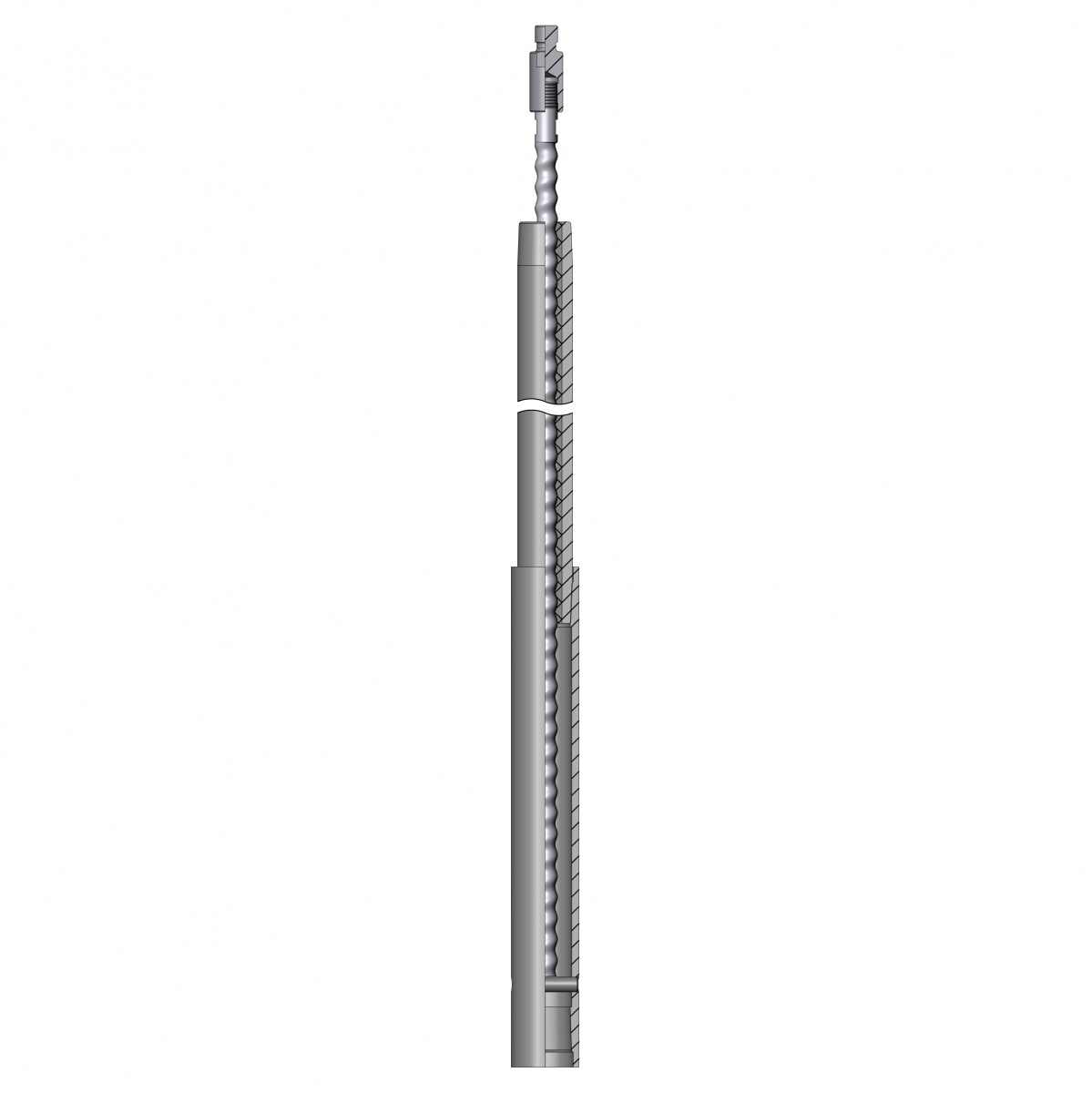

Гидравлическая часть насосов типа ВНО входит в состав погружной установки для добычи нефти. Установка - погружной агрегат с электрооборудованием (станция управления и электропривод), расположенным на поверхности. Гидравлическую часть, состоящую из пары винт-обойма, опускают в скважину раздельно: сначала обойму на насосно-компрессорных трубах, по которым из скважин подается пластовая жидкость, затем винт на штангах.

• Нефтедобывающие компании - для добычи водонефтяных смесей от маловязких до едва текущих, с очень высоким содержанием песка и газа, при высокой герметичности рабочих органов и низких производственных и ремонтных затратах.

• простота конструкции и минимальные массо- габаритные показатели привода;
• отсутствие необходимости возведения фундаментов;
• простота монтажа и обслуживания;
• широкий диапазон физико-химических свойств откачиваемых пластовых жидкостей (возможность откачки жидкостей высокой вязкости и повышенного газосодержания);
• отсутствие возвратно-поступательного движения РО, постоянство нагрузок, действующих на штанги, равномерность потока жидкости, снижение энергозатрат и номинальной мощности приводного двигателя, минимальное эмульгирующее воздействие на скважинный флюид.

• простота конструкции насоса (отсутствуют шарнирные соединения, пусковые муфты, радиальные и осевые подшипники);
• расположение приводного двигателя на поверхности (отпадает необходимость в кабеле, гидрозащите электродвигателя, а также упрощается контроль состояния двигателя и его обслуживание);
• возможность эксплуатации низкодебитных скважин, так как отсутствует необходимость в отводе тепла от погружного электродвигателя.
• По сравнению с центробежными насосными установками с погружным электроприводом (ЭЦН):
• широкий диапазон физико-химических свойств откачиваемых пластовых жидкостей (возможность откачки жидкостей высокой вязкости и повышенного газосодержания);
• расположение приводного двигателя на поверхности (отпадает необходимость в кабеле, гидрозащите электродвигателя, а также упрощается контроль состояния двигателя и его обслуживание);
• возможность эксплуатации низкодебитных скважин, так как отсутствует необходимость в отводе тепла от погружного электродвигателя.
