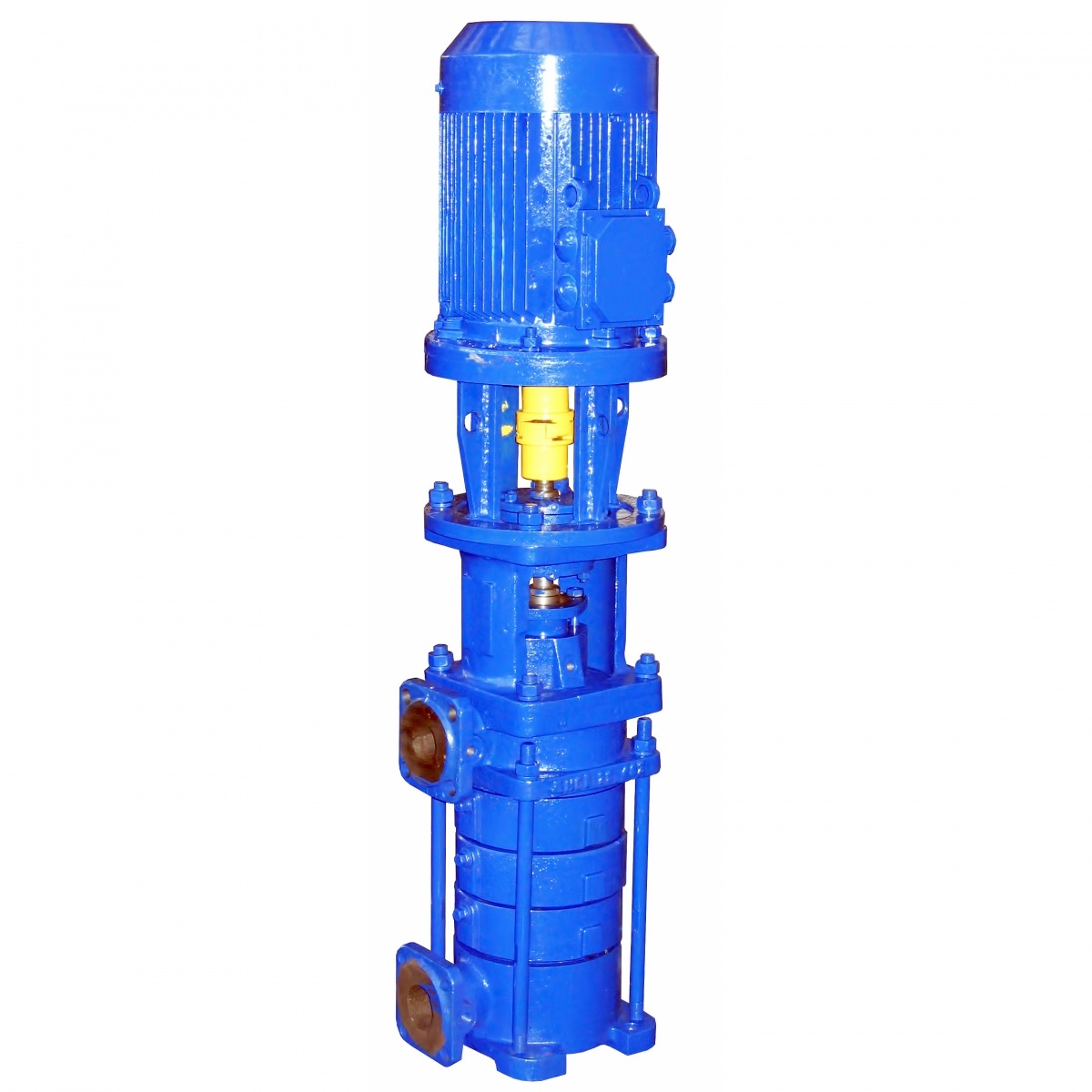

Насосы ЦНСв многоступенчатые вертикальные для горячего водоснабжения

Например: ЦНСв 20-120-1 УХЛ4 ТУ 3631-166-05747979-2001 ,  где :

• ЦНСв – центробежный насос секционный вертикальный;
• 20 – подача, м³/ч;
• 120 – напор, м;
• 1 – расположение патрубков;
• УХЛ – климатическое исполнение;
• 4 – категория размещения.

Насосы центробежные, секционные, вертикальные типа ЦНСв и агрегаты электронасосные на их основе, предназначенные для перекачивания воды и других неагрессивных и негорючих жидкостей с рН = 7...9,2, температурой не более 393 К (120°С), с массовой долей механических примесей не более 0,1%, размером твердых частиц не более 0,1мм.

Насосы ЦНСв применяются для питания водой паровых котлов малой и средней мощности, на установках повышения давления, в промышленных установках и при строительстве общественных и жилых зданий, для обеспечения циркуляции горячей и холодной воды.

Насосы (агрегаты) предназначены для работы как в закрытых помещениях, так и вне помещений под навесом, при температуре окружающего воздуха от273 до 323 К (от 0 до +50 °С).

Насосы ЦНСв относятся к изделиям вида 2 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении УХЛ категории размещения 4 и климатическом исполнении Т категории размещения 2 по ГОСТ 15150-69.

Общие требования безопасности насосов и агрегатов соответствуют ГОСТ Р 52743-2007.

Насосы (агрегаты) не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях.

Насосы и агрегаты предназначены для эксплуатации в районах с сейсмичностью до 8 баллов по шкале MSК-84. При этом механические нагрузки на насос (агрегат) должны соответствовать нагрузкам восьмибальной шкалы сейсмичности при условии установки агрегата на нулевой отметке.

Агрегат состоит из насоса и приводного двигателя, соединенных между собой при помощи упругой муфты.

Насос ЦНСв – центробежный секционный, вертикальный с односторонним расположением рабочих колес.

Принцип действия насоса заключается в преобразовании механической энергии привода в гидравлическую энергию жидкости.

Насос состоит из всасывающего и нагнетательного корпусов с установленными между ними секциями.

Секции-диафрагмы со вставленными в них направляющими аппаратами соединяются между собой и со всасывающим и нагнетательным корпусами при помощи стяжных шпилек. Стыки секций уплотняются резиновыми кольцами.

Всасывающий и напорный патрубки расположены горизонтально и в одной плоскости. По желанию заказчика можно разворачивать патрубки относительно друг друга.

Присоединительные размеры фланцев всасывающего и напорного патрубков выполнены по ГОСТ12815- 80, исполнение 1. Соединение насоса с двигателем производится посредством фонаря.

Ротор насоса состоит из вала, рабочих колес и втулок. Ротор вращается в двух опорах. Верхней опорой служат радиальный и радиально-упорный подшипники, нижней опорой – подшипник скольжения, установленный в корпусе всасывания. Направление вращения ротора – правое (по часовой стрелке, если смотреть со стороны двигателя) и указано стрелкой, расположенной на кронштейне.

Уплотнение вала – сальниковое.

• промышленные предприятия - для водо- и теплоснабжения в производственных процессах
• жилищно-коммунальное хозяйство - для водо- и теплоснабжения
• теплоэлектростанции - для питания котлов малой и средней мощности
• предприятия теплоэнергетики - для перекачки конденсата
• предприятия коммунального хозяйства, водоканалы - для подачи горячей воды, обеспечения теплоснабжения

• вертикальное исполнение насоса позволяет размещать оборудование в стесненных условиях;
• применение сальниковой набивки из современных материалов на основе терморасширенного графита значительно сокращает время на обслуживание и ремонт насоса
