Насосы ЦНА консольные для АЭС

Например   ЦНА 6,3/25-К-251.1-УХЛ4 , где :

• ЦНА - центробежный насос для атомной энергетики
• 6,3 - подача, м³/час
• 25 - напор, м
• К – материал деталей проточной части:  К - из нержавеющей стали;
• 251.1 – тип уплотнения вала -одинарное торцовое;
• У3.1 – климатическое исполнение и категория размещения по ГОСТ15150-69.

Насосные агрегаты ЦНА предназначены для перекачивания обессоленной воды в системе охлаждения дизельного генератора дизельной электростанции

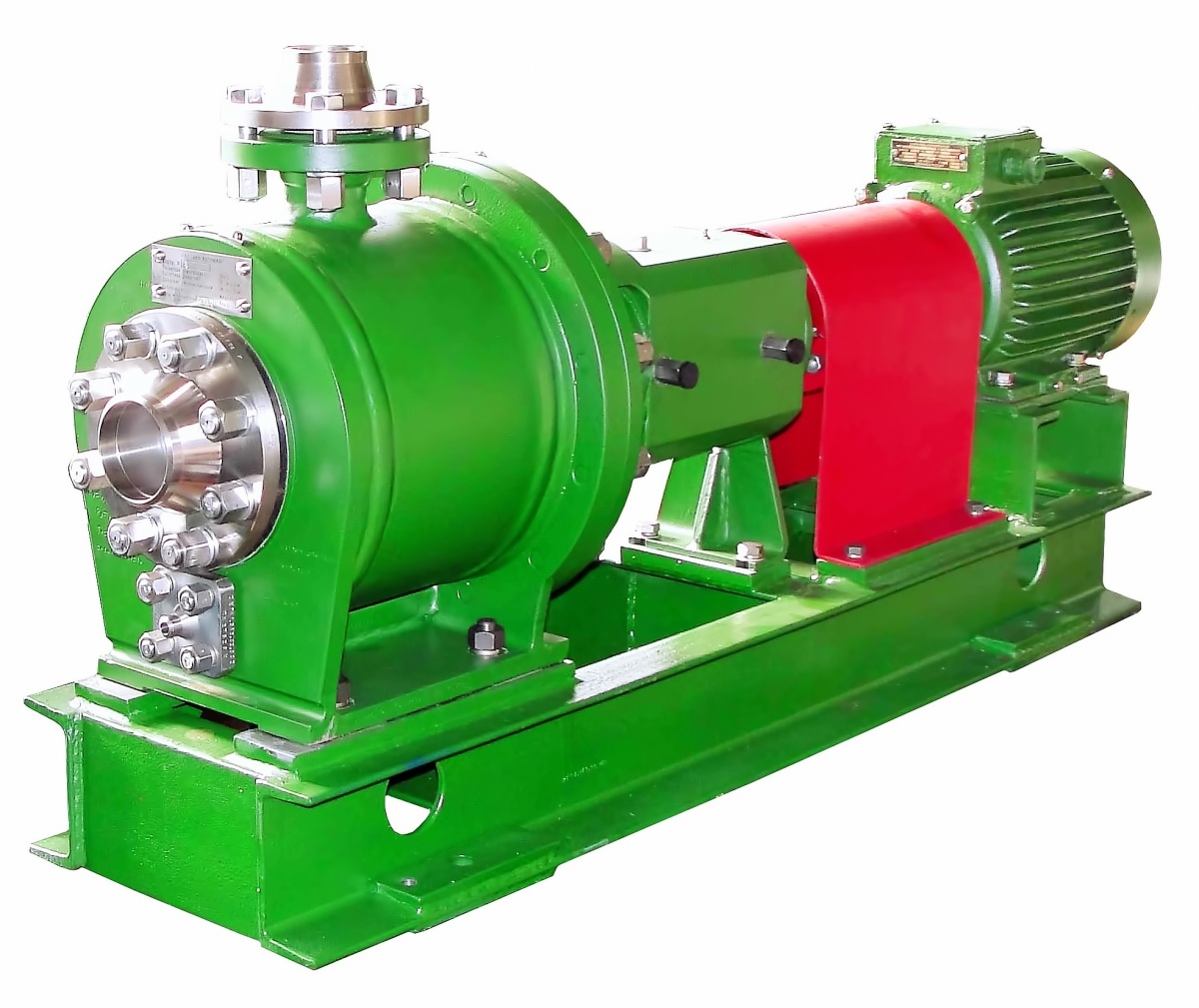

Агрегат электронасосный состоит из смонтированных на общей фундаментной раме насоса и электродвигателя, соединенных упругой муфтой.

Насос состоит из корпуса, направляющего аппарата, колеса рабочего, закрепленного на валу, опорного кронштейна, крышки корпуса, корпуса уплотнения, узла уплотнения вала.

Корпус насоса выполнен сварным кольцевым. Перекачиваемая жидкость поступает по оси насоса в рабочее колесо, затем через направляющий аппарат в корпус насоса и по напорному патрубку, расположенному перпендикулярно оси насоса и направленному вертикально вверх, в напорный трубопровод.

Ротор насоса вращается в двух шарикоподшипниковых опорах.

Направление вращения - по часовой стрелке, если смотреть со стороны электродвигателя.

Уплотнение вала осуществляется одинарным или двойным торцовым уплотнением.

• атомные электростанции - для перекачивания различных жидкостей в технологических системах I и II контура атомных энергетических установок

• улучшенная гидравлика
• легкосменное картриджное уплотнение вала (двойное или одинарное)
• усиленные подшипниковые узлы
• предназначены для применения на атомных электростанциях;
• изготавливаются в сейсмостойком исполнении
