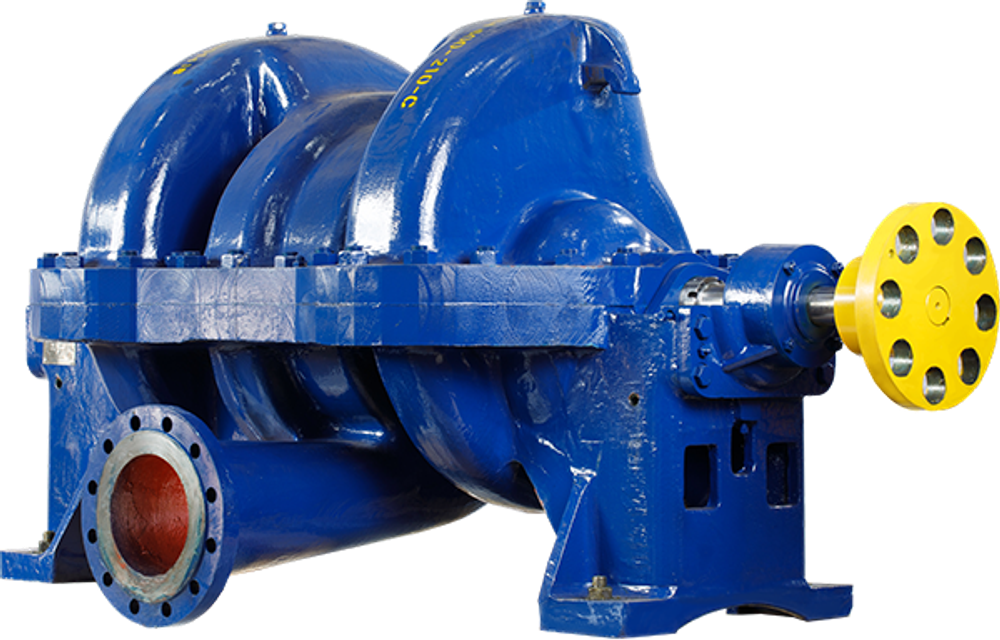

Насосы ЦН сетевые

Например: ЦН 1000-180а-3

• ЦН — серия насосов;

• 1000 — подача, м³/ч;

• 180 — напор, м;

• а — обозначение обточки рабочего колеса;

• 3 — порядковый номер модернизации.

Условное обозначение агрегата с насосом ЦН 1000-180а-3: Агрегат электронасосный АЦН 1000-180а-3,
где А — отличительный индекс агрегата.

Например: 14М-8х4-1

• 14 — диаметр приемного патрубка в мм, уменьшенный в 25 раз;

• М — многоступенчатый;

• 8 — коэффициент удельной быстроходности, уменьшенный в 10 раз;

• 4 — число ступеней;

• 1 — порядковый номер модернизации.

Насосы предназначены для перекачивания воды и жидкостей, имеющих сходные с водой свойства по вязкости и химической активности, температурой до 100 °C, с максимальной концентрацией твердых частиц 0,05 % и размером до 0,2 мм.

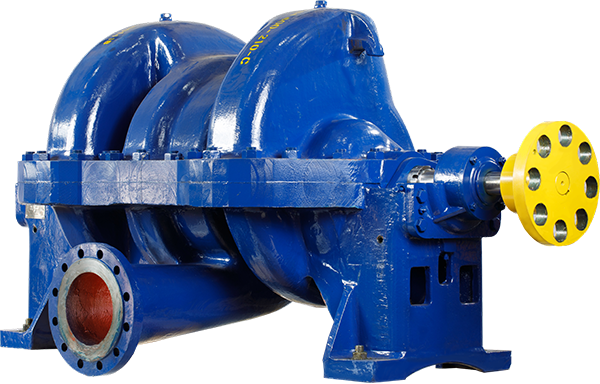

Насос центробежный, горизонтальный, спирального типа, двухступенчатый (ЦН 400-210 — четырехступенчатый), со встречным расположением рабочих колес одностороннего входа. Корпус насоса имеет горизонтальный разъем вдоль оси вала. Патрубки насоса направлены горизонтально в противоположные стороны. Соединение патрубков с трубопроводами — фланцевое. Опорами ротора являются подшипники качения с консистентной смазкой. Концевые уплотнения ротора — сальникового типа, допускается изготовление насоса с уплотнениями торцового типа.

• перекачивание воды в тепловых сетях.

• Высокое значение КПД
• Высокий напор при небольшой частоте вращения вала
