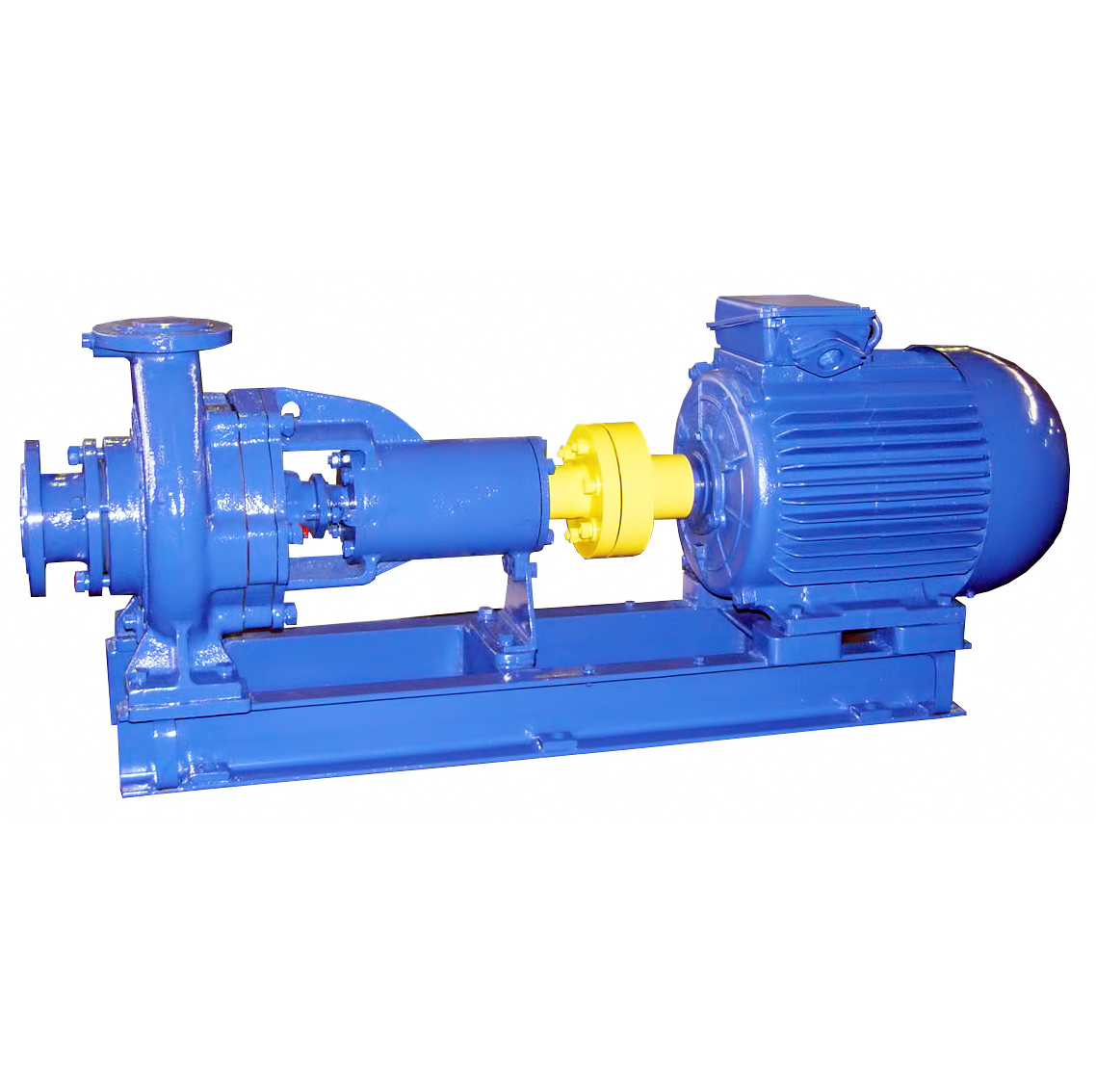

Насосы СМС свободно-вихревые водяные для дренажа, канализации

Например     СМС 150-125-315 УХЛ4 ТУ 3631-196-05747979-2003, где :

• СМС – сточно-массный смерчевый (свободно-вихревой);
• 150 – диаметр входного патрубка, мм;
• 125 – диаметр выходного патрубка, мм;
• 315 – диаметр рабочего колеса (условный), мм;
• УХЛ – климатическое исполнение;
• 4 – категория размещения.

Насосы свободно-вихревые типов СМС и агрегаты электронасосные на его основе предназначены для перекачивания городских и производственных сточных масс и других неагрессивных жидкостей плотностью до 1050 кг/м³ с рН=5-10, с температурой до 363К (90°С) несущих достаточно крупные посторонние предметы и с содержанием абразивных частиц размером до 5 мм. не более 1% по массе. Предельная концентрация перекачиваемой массы 8%. Предельное содержание газа в перекачиваемой среде 5%.

Насосы могут применяться и в других производствах, если по своим параметрам и исполнению они удовлетворяют условиям эксплуатации и безопасности на этих производствах.

Насосы (агрегаты) относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении УХЛ для эксплуатации в помещениях категории размещения 4 по ГОСТ 15150-69 и климатическом исполнении Т категории размещения 2 по ГОСТ 15150-69.

Насосы типа СМС и агрегаты электронасосные на их основе не предназначены для установки во взрывоопасных и пожароопасных помещениях.

Насосы и агрегаты разработаны с учетом поставки на экспорт в соответствии с требованиями ОСТ26-06-2011-79.

Насосы типа СМС – центробежные, горизонтальные, консольные, с сальниковым уплотнением вала.

Корпус насоса СМС представляет чугунную отливку, в которой выполнены вход в насос и выходной патрубок, спирально-кольцевой отвод и опорные лапы. Вход в насос расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен в одной плоскости с осью вращения колеса. Корпуса насосов СМС и СМ одинаковы.

Рабочее колесо - свободно-вихревого типа (открытое), смещено в осевом направлении относительно спирального корпуса насоса, что позволяет применять насос для перекачивания жидкостей с достаточно крупными посторонними предметами. Рабочее колесо крепится на валу при помощи гайки-обтекателя.

Ротор насоса приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Опорами ротора служат два радиально – упорных подшипника, установленных в кронштейне.

Направление вращения ротора правое (по часовой стрелке), если смотреть со стороны электродвигателя.

Присоединительные размеры фланцев – по ГОСТ12815-80, тип I.

• в системах водоотведения канализационных стоков промышленных и хозяйственных объектов (структуры ЖКХ, муниципальные водоканалы)
• в дренажных системах для очистки сточных вод
• для перекачивания и дренирования канализационных стоков на промышленных предприятиях включая предприятия металлургической и нефтеперерабатывающей отраслей

• По сравнению с насосами СМ допускают работу на жидкостях с достаточно крупными примесями. Вынос рабочего колеса за проточную часть корпуса насоса снижает риск заклинивания, и засорения проточной части
