Насосы СМ консольные для дренажа, канализации

Например  СМ 80-50-200а-т-Е-2 УХЛ3.1 ТУ26-06-1672-95, где:

• СМ – сточно-массный насос;
• 80 – диаметр входного патрубка, мм;
• 50 – диаметр выходного патрубка, мм;
• 200 – диаметр рабочего колеса (условный), мм;
• а - индекс обточки рабочего колеса (а или б – уменьшенные диаметры рабочего колеса).
• т - тип уплотнения вала:
• без обозначения – двойной сальник,
• т – одинарное торцовое.
• Е - индекс исполнения насоса:
• Е - для насосов (агрегатов), предназначенных для эксплуатации во взрыво- и пожароопасных производствах  по ГОСТ 31839-2012.
• без обозначения - для насосов общепромышленного назначения
• 2 - частота вращения:
• 2 – 48,4 с^-1 (2900 об/мин);
• 4 – 24,2 с^-1 (1450 об/мин);
• 6 – 16,0 с^-1 (960 об/мин).

Насосы центробежные СМ и агрегаты электронасосные на их основе, предназначены для перекачивания городских и производственных сточных масс и других неагрессивных жидкостей (в том числе с примесью нефтепродуктов не более 2%) плотностью до 1050 кг/м³ с рН=6 - 8,5, с температурой от 263К (минус 10⁰С)  до 353К (80°С) и с содержанием абразивных частиц размером до 5 мм. не более 1% по массе. Предельная концентрация перекачиваемой массы 2%. Предельное содержание газа в перекачиваемой среде 5%.

Насосы могут применяться и в других производствах, если по своим параметрам и исполнению они удовлетворяют условиям эксплуатации и безопасности на этих производствах.

Насосы, входящие в состав агрегата, относятся к изделиям общего назначения, вид I (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении УХЛ 3.1 (от минус 10°С до  плюс 40⁰С) и Т2 (от минус 10°С до  плюс 50⁰С)  по ГОСТ 15150-69. Насосы и агрегаты предназначены для районов с сейсмической активностью до 7 баллов включительно по шкале MSK-64. Насосы и агрегаты выполнены в соответствии с общими требованиями безопасности по ГОСТ 31839-2012.

Насосы (агрегаты) соответствуют требованиям ТР ТС 010/2011. Насосы  с торцовым уплотнением вала, укомплектованные взрывозащищенными двигателями, соответствуют требованиям ТР ТС 012/2011  и предназначены для установки во взрывоопасных и пожароопасных помещениях. Взрывозащищенное оборудование - группа II, уровень взрывозащиты Gb- «высокий», вид взрывозащиты «с» - защита конструкционной безопасностью по ГОСТ 31441.1-2011, ГОСТ 31441.5-2011 и ГОСТ 31438-2011, температурный класс – Т3 (200 °С) по ГОСТ 30852.0-2002 и ГОСТ 30852.5-2002. Классы взрывоопасных зон 1,2 ГОСТ 30852.9-2002 и класса В-1а по ПУЭ (издание седьмое).

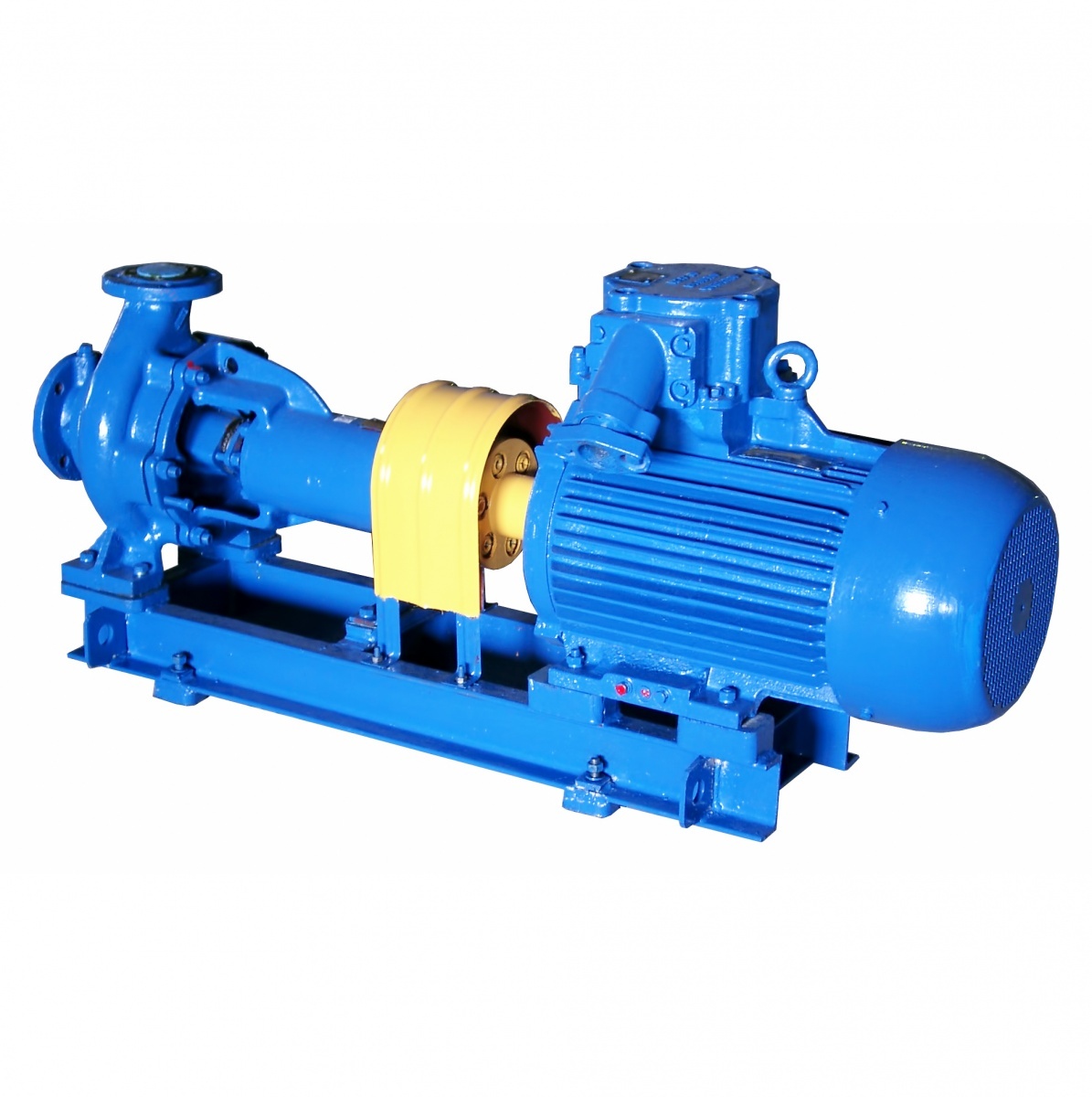

Насосы типа СМ – центробежные, горизонтальные, консольные, с сальниковым или торцовым уплотнением вала.

Корпус насоса представляет чугунную отливку, в которой выполнены вход в насос и выходной патрубок, спирально-кольцевой отвод и опорные лапы. Вход в насос расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен в одной плоскости с осью вращения колеса. Конструкция выходного патрубка предусматривает как круглое так и квадратное исполнение.

К корпусу насоса шпильками крепится кронштейн. Кронштейн соединен с корпусом уплотнения болтами.

Гидравлический затвор и охлаждение сальникового уплотнения обеспечивается посредством подвода чистой воды в зону уплотнения, с давлением не менее, чем на 0,1 – 0,15 МПа (1 – 1,5 кгс/см2) превышающем давление на входе. Подача затворной жидкости в зону торцового уплотнения не требуется.

Рабочее колесо-центробежное, одностороннего входа, закрытого типа. Рабочее колесо разгружено от осевых сил радиальными лопатками на несущем диске колеса (импеллером).

Ротор насоса приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Допускается применение других типов муфт. Опорами ротора служат два радиально – упорных подшипника, установленных в кронштейне.

Направление вращения ротора левое (против часовой стрелки), если смотреть со стороны всасывающего патрубка.

В напорном патрубке имеется отверстие для выпуска воздуха при заполнении насоса и используемое затем (при необходимости) для присоединения манометра.

Присоединительные размеры фланцев – по ГОСТ12815-80, тип I.

• в системах водоотведения канализационных стоков промышленных и хозяйственных объектов(структуры ЖКХ, муниципальные водоканалы)
• в дренажных системах для очистки сточных вод
• для перекачки и дренирования канализационных стоков на промышленных предприятиях включая предприятия металлургической и нефтеперерабатывающей отраслей

• корпуса насосов имеют собственные опорные лапы, что позволяет производить разборку насоса без отсоединения трубопроводов
• различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации
• применение торцового уплотнения в конструкции насоса позволило расширить область применения насосного агрегата. При агрегатировании с взрывозащищенными двигателями данные агрегаты допускается применение во взрыво - пожароопасных производствах
