Насосы Ш шестеренные пищевые

Например  Ш40-4П-19,5/4Б У3  ТУ 3632-314-00217975-2016, где :

Ш – шестерённый

40 – округленное значение подачи в литрах на 100 оборотов;

4 – наибольшее давление насоса, кгс/см²;

П – для контакта с пищевыми продуктами;

19,5 – подача насоса, м³/ч;

4 – давление на выходе из насоса, кгс/см²;

Б – материал проточной части (бронза).

У3 - климатическое исполнение и категория размещения по ГОСТ 15150.

А для насосного агрегата  -
Ш40-4П-19,5/4Б-1 У3 ТУ 3632-314-00217975-2016, где:

Ш40-4П-19,5/4Б – условное обозначение насоса (см. выше);

1 – исполнение по электродвигателю;

У3 – климатическое исполнение и категория размещения по ГОСТ 15150.

Насос шестеренный Ш40-4П и агрегаты электронасосные на его основе, предназначены для применения в пищевой промышленности при перекачивании растительных масел, жира и его заменителей, смеси масел и жира, топленых смесей, майонеза и других жидкостей, обладающих смазывающей способностью и обеспечивающих скорость проникновения коррозии в материал проточной части насоса не более 0,1 мм/год, при их кинематической вязкости от 0,018×10^-4 до 22×10^-4 м²/с (от 1,08 до 300°ВУ) и температуре до 373К (100°С).

Насос относится к изделиям общего назначения (ИОН) многократного циклического применения вид I (восстанавливаемый) ГОСТ 27.003 и выпускается в климатическом исполнении У категории размещения 2 или 3 по ГОСТ 15150. По заказу потребителя насосы могут поставляться в экспортном и экспортно-тропическом исполнении в соответствии с требованиями ОСТ26-06-2011-79 с климатическим исполнением и категорией размещения – Т2 по ГОСТ 15150.

По требованию заказчика насос может поставляться с электродвигателем или другим приводом, имеющим Сертификат соответствия и отвечающим предъявленным требованиям и условиям эксплуатации. В этом случае, насос с электродвигателем (приводом) монтируется на общей раме, а их валы соединяются упругой муфтой, которая закрывается защитным кожухом.

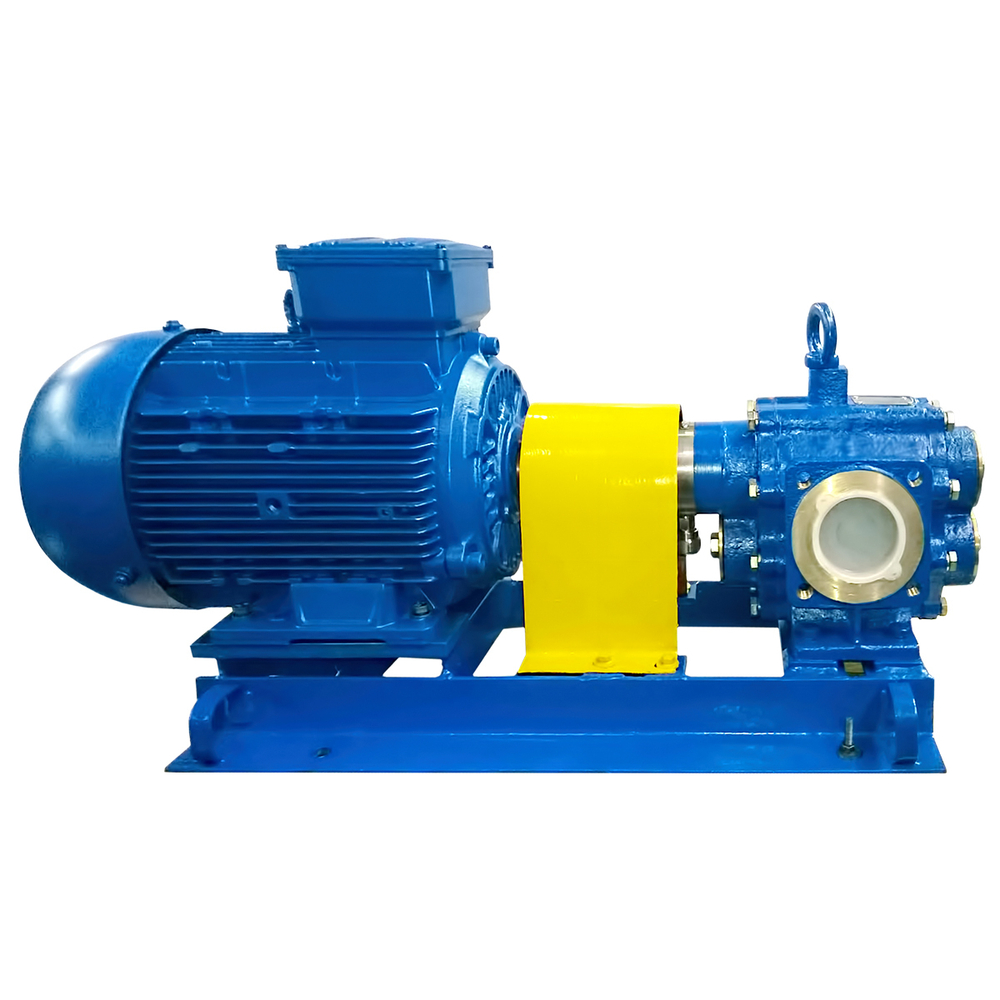

Электронасосный агрегат Ш смонтирован на общей раме, состоит из шестеренного насоса  и электродвигателя, которые соединены муфтой, защищенной кожухом.

По заказу потребителя может быть поставлен насос в сборе с муфтой или без муфты, без электродвигателя и рамы.

По принципу действия шестеренный насос – объемный. При вращении ведущего и ведомого роторов на стороне входа создается разрежение, в результате чего жидкость под давлением атмосферы заполняет впадины между зубьями и в них перемещается со стороны входа на сторону выхода. На выходе при зацеплении зубьев происходит выдавливание жидкости в систему.

Насос состоит из следующих основных деталей и узлов: рабочего механизма, корпуса с крышкой задней и передней, торцового уплотнения или манжеты (по заказу потребителя).  Предохранительный и разгрузочный клапаны в конструкции не предусмотрены.

Торцовое уплотнение отечественного производства, манжета – собственного производства.

Рабочий механизм состоит из двух роторов – ведущего и ведомого и втулок (подшипников скольжения).

• в пищевой и перерабатывающей промышленности - для перекачивания растительных масел, жира и его заменителей, смеси масел и жира, топленых смесей, майонеза и других жидкостей, обладающих смазывающей способностью

• удобство в эксплуатации, насос практически не требует техобслуживания
• простота конструкции обеспечивает его высокую надёжность
• высокий КПД
• легко разбирается и промывается
• компактные размеры насоса позволяют использовать их в ограниченном пространстве
