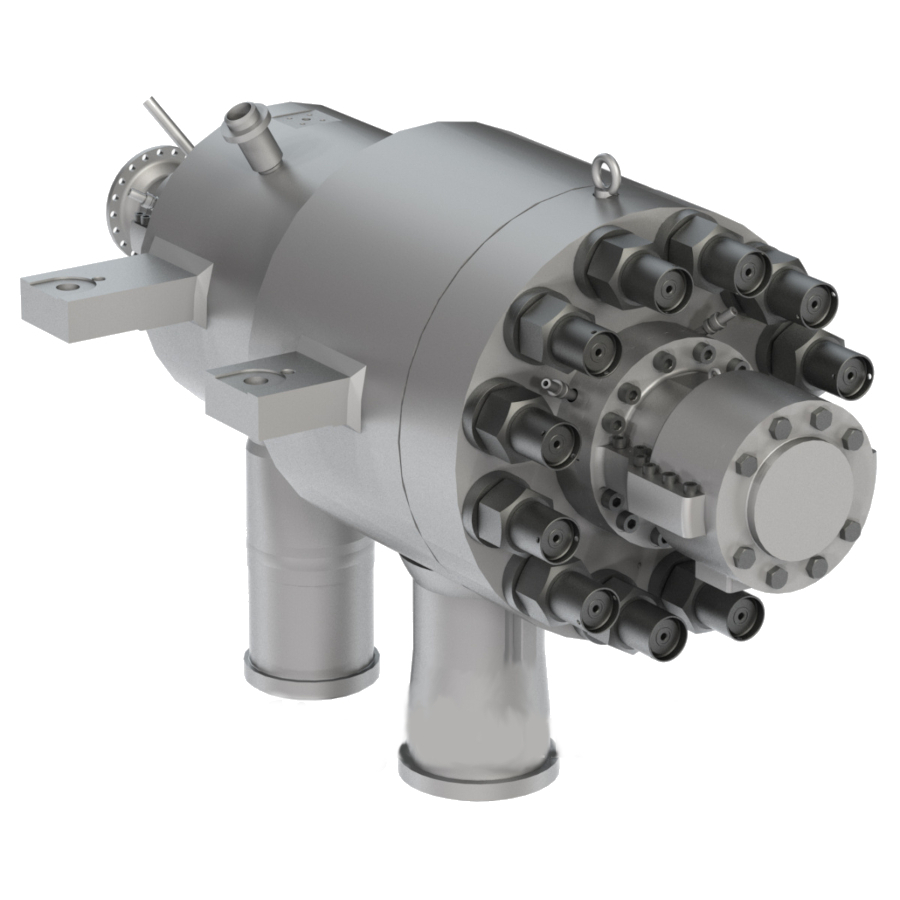

Насосы ПТН высокооборотные питательные

По требованию заказчика АО «ГМС Ливгидромаш» может изготовить насосы на необходимые параметры.

Например: ПТН 1150-350

• ПТН — наименование серии насосов;
• 1150 — подача, м³/ч;
• 350 — давление, кгс/см²;

Насосы предназначены для подачи питательной воды в парогенераторы тепловых электростанций мощностью 250, 300, 500 и 800 МВт. Питательный агрегат состоит из приводной турбины мощностью 12 500 кВт и питательного насоса с подачей 1150 м³/ч, обеспечивающего полную производительность котлоагрегата энергоблока. Температура перекачиваемой питательной воды не должна превышать 165 °C.

Данный насос является аналогом насосов ОСПТ-1150, СВПТ 340-1000 и имеет более высокий коэффициент полезного действия.

Насос центробежный, горизонтальный, двухкорпусной с односторонним расположением рабочих колес. Внутренний корпусом секционного типа картриджного исполнения.

Давление на нагнетательном патрубке насоса составляет 340 кгс/см², а на приемном 20 кгс/см². Минимальное давление на приемном патрубке 16 кгс/см².

Корпус насоса устанавливается четырьмя лапами на тумбе литой рамы и крепится к ней при помощи упоров лап. Со стороны всасывания предусмотрены поперечные шпонки, являющиеся фикс-пунктами статора насоса.

На стороне всасывания крышкой цилиндра служит корпус концевого уплотнения всасывания. На напорной стороне корпуса насоса закрывается крышкой, к которой присоединено концевое уплотнение со стороны нагнетания. К концевым уплотнениям на фланцах крепятся корпуса подшипников. Внутренний корпус картриджного исполнения состоит из секций с направляющими аппаратами.

Концевые уплотнения ротора — одинарное, торцевого типа. Для обеспечения работоспособности концевых уплотнений предусмотрены встроенные теплообменники и выносные теплообменники, к которым должен подводиться охлаждающий конденсат.

На каждом корпусе подшипника имеется по два отверстия для подвода масла к вкладышу. Через одно отверстие масло поступает от главной масляной магистрали, а через другое в случае неподачи масла от главной магистрали оно самотеком поступит на подшипник.

Соединение крышки и корпуса насоса уплотняется прокладкой, выполненной из терморасширенного графита.

• Для подачи питательной воды на ТЭС.
• Данный насос также применим в других областях при схожих параметрах рабочей жидкости.

1. Муфта упругая пластинчатая:
   • Отсутствие подвода смазки;
   • Низкие значения вибрации;
   • Увеличенный ресурс муфты.
2. Опорный подшипник:
   • Подшипник скольжения выполнен с самоустанавливающимися сегментами.
3. Концевые уплотнения:
   • Торцевые уплотнения увеличивают экономичность теплового цикла блока.
4. Проточная часть:
   • Высокоэффективная проточная часть;
   • Оптимизировано сочетание количества лопастей рабочих колес и НА;
   • Оптимальная конструкция первой ступени обеспечивает длительную работу без эрозионного износа.
5. Выемная часть:
   • Полная монтажная готовность;
   • Сокращение времени на ремонт.
6. Узел гидравлической разгрузки:
   • Максимальная эксплуатационная надежность;
   • Минимальная нагрузка на упорный подшипник;
   • Отсутствие контакта между деталями.
7. Упорный подшипник:
   • Применен подшипник типа “Митчел”, обеспечивающий безаварийную работу насоса;
   • Упрощение технологии сборки наружного корпуса и напорной крышки насоса.
