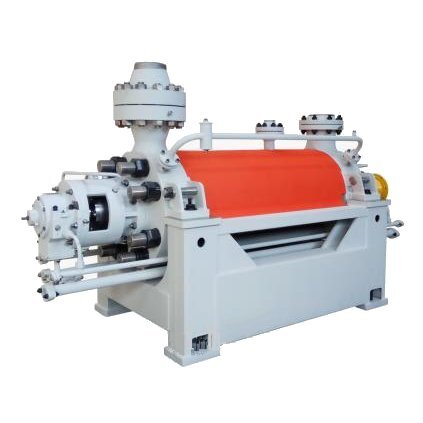

Насосы ПЭ однокорпусные питательные

Тип конструкции насоса	многоступенчатые (секционные), однокорпусные
Область применения	питание энергетических котлов, тепловая энергетика
Перекачиваемая среда	вода чистая, вода горячая, вода питательная

Марки ⁽¹⁰⁸⁾, характеристики насосов ПЭ однокорпусные :

Марки	Подача (номин.), м³/ч	Напор, м	Мощность потребляемая насосом (макс.), кВт	Частота вращения, об/мин	КПД насоса, %	Допускаемый кавитационный запас, м, не более
ПЭ 10-10	10	115	9	3000	35	3
ПЭ 10-14	10	153	12	3000	35	3
ПЭ 10-18	10	192	15	3000	35	3
ПЭ 10-22	10	230	18	3000	35	3
ПЭ 10-26	10	268	21	3000	35	3
ПЭ 10-30	10	306	24	3000	35	3
ПЭ 10-34	10	345	26	3000	35	3
ПЭ 10-38	10	383	29	3000	35	3
ПЭ 10-42	10	421	32	3000	35	3
ПЭ 10-46	10	460	35	3000	35	3
ПЭ 20-16	20	172	22	3000	50	4
ПЭ 30-26	30	285	43	3000	53	5
ПЭ 30-35	30	379	57	3000	53	5
ПЭ 30-45	30	474	71	3000	53	5
ПЭ 30-52	30	569	86	3000	53	5
ПЭ 30-60	30	664	100	3000	53	5
ПЭ 30-70	30	758	114	3000	53	5
ПЭ 30-80	30	853	128	3000	53	5
ПЭ 30-90	30	948	143	3000	53	5
ПЭ 30-95	30	1043	157	3000	53	5
ПЭ 30-105	30	1138	171	3000	53	5
ПЭ 30-115	30	1232	185	3000	53	5
ПЭ 30-125	30	1327	200	3000	53	5
ПЭ 30-130	30	1422	214	3000	53	5
ПЭ 45-35	45	380	86	3000	53	4
ПЭ 45-45	45	507	114	3000	53	4
ПЭ 45-60	45	634	143	3000	53	4
ПЭ 45-70	45	760	171	3000	53	4
ПЭ 45-80	45	887	200	3000	53	4
ПЭ 45-90	45	1014	228	3000	53	4
ПЭ 45-105	45	1140	257	3000	53	4
ПЭ 45-115	45	1267	285	3000	53	4
ПЭ 45-130	45	1394	314	3000	53	4
ПЭ 45-140	45	1520	342	3000	53	4
ПЭ 45-150	45	1647	371	3000	53	4
ПЭ 45-160	45	1774	400	3000	53	4
ПЭ 45-175	45	1900	428	3000	53	4
ПЭ 50-70	35	530	81.5	3000	56	4
ПЭ 63-35	63	380	108	3000	59	4.5
ПЭ 63-45	63	507	144	3000	59	4.5
ПЭ 63-60	63	634	180	3000	59	4.5
ПЭ 63-70	63	760	215	3000	59	4.5
ПЭ 63-80	63	887	251	3000	59	4.5
ПЭ 63-90	63	1014	287	3000	59	4.5
ПЭ 63-105	63	1140	322	3000	59	4.5
ПЭ 63-115	63	1267	359	3000	59	4.5
ПЭ 63-130	63	1394	395	3000	59	4.5
ПЭ 63-140	63	1520	430	3000	59	4.5
ПЭ 63-150	63	1647	466	3000	59	4.5
ПЭ 63-160	63	1774	502	3000	59	4.5
ПЭ 63-175	63	1900	538	3000	59	4.5
ПЭ 65-28	65	290	70	2940	66	4
ПЭ 65-40	65	440	107	2960	66	4
ПЭ 65-53	65	580	141	2965	66	4
ПЭ 90-110	90	1100	425	2970	60	5
ПЭ 90-180	90	1900	715	2979	60	5
ПЭ 100-32	100	330	125	2960	69	4
ПЭ 100-53	100	580	207	2980	69	4
ПЭ 150-53	150	580	301	2980	71	5
ПЭ 150-63	150	700	364	2980	71	5
ПЭ 160-140	160	1400	772	3000	72	8.5
ПЭ 180-35	180	380	237	3000	77	7
ПЭ 180-45	180	507	315	3000	77	7
ПЭ 180-60	180	634	394	3000	77	7
ПЭ 180-70	180	760	472	3000	77	7
ПЭ 180-80	180	887	550	3000	77	7
ПЭ 180-90	180	1014	630	3000	77	7
ПЭ 180-105	180	1140	708	3000	77	7
ПЭ 180-115	180	1267	787	3000	77	7
ПЭ 180-130	180	1394	865	3000	77	7
ПЭ 180-140	180	1520	944	3000	77	7
ПЭ 180-150	180	1647	1023	3000	77	7
ПЭ 180-160	180	1774	1100	3000	77	7
ПЭ 180-175	180	1900	1180	3000	77	7
ПЭ 240-35	240	380	361	3000	80	8
ПЭ 240-45	240	507	451	3000	80	8
ПЭ 240-60	240	634	541	3000	80	8
ПЭ 240-70	240	760	631	3000	80	8
ПЭ 240-80	240	887	721	3000	80	8
ПЭ 240-90	240	1014	811	3000	80	8
ПЭ 240-105	240	1140	907	3000	80	8
ПЭ 240-110	240	1210	963	3000	80	8
ПЭ 240-115	240	1267	1008	3000	80	8
ПЭ 240-130	240	1394	1110	3000	80	8
ПЭ 240-140	240	1520	1210	3000	80	8
ПЭ 240-150	240	1647	1310	3000	80	8
ПЭ 240-160	240	1774	1411	3000	80	8
ПЭ 240-175	240	1900	1511	3000	80	8
ПЭ 260-100	220	960	720	3000	76	8
ПЭ 270-150	270	1650	1445	3000	76	11
ПЭ 315-35	315	380	392	3000	79	10
ПЭ 315-45	315	507	523	3000	79	10
ПЭ 315-60	315	634	654	3000	79	10
ПЭ 315-70	315	760	784	3000	79	10
ПЭ 315-80	315	887	915	3000	79	10
ПЭ 315-90	315	1014	1046	3000	79	10
ПЭ 315-105	315	1140	1175	3000	79	10
ПЭ 315-115	315	1267	1306	3000	79	10
ПЭ 315-130	315	1394	1470	3000	79	10
ПЭ 315-140	315	1520	1570	3000	79	10
ПЭ 315-150	315	1647	1700	3000	79	10
ПЭ 315-160	315	1774	1830	3000	79	10
ПЭ 315-175	315	1900	1960	3000	79	10
ПЭ 350-45	350	460	511	3000	82	8
ПЭ 400-185-1	400	2030	2470	2976	80	9
ПЭ 500-28	500	300	497	3000	80	4.5
ПЭ 710-280	710	280	760	3000	80	6

По требованию заказчика АО «ГМС Ливгидромаш» может изготовить насосы на необходимые параметры.

Условное обозначение

Например: ПЭ 270-150-3

ПЭ — наименование серии насосов;
270 — номинальная подача, м³/ч;
150 — давление насоса, кгс/см²;
3 — порядковый номер модернизации.

Насосы с и без модернизации взаимозаменяемы по присоединительным размерам к фундаменту, входному и напорному патрубкам.

Условное обозначение агрегата с насосом ПЭ 270-150-3: Агрегат электронасосный АПЭ 270-150-3, где А — отличительный индекс агрегата.

Назначение

Насосы ПЭ предназначены для перекачивания питательной воды.

Конструкция

Насосы центробежные, горизонтальные, однокорпусные многоступенчатые секционные, с последовательным расположением рабочих колес. Входной и напорные патрубки расположены вертикально вверх. Соединение патрубков с трубопроводами - фланцевое.

Подшипниковые опоры для насосов:

ПЭ 10, ПЭ 20 — качения, с консистентной или жидкой кольцевой смазкой;
ПЭ 30, ПЭ 350 — скольжения, с жидкой кольцевой смазкой, с охлаждением;
ПЭ 45 … ПЭ 240, ПЭ 260, ПЭ 270 — скольжения, с жидкой кольцевой или принудительной смазкой, с охлаждением;
ПЭ 315 … ПЭ 720 — скольжения, с принудительной смазкой.

В конструкции всех разрабатываемых насосов в качестве разгрузочного устройства используется гидропята.

Концевые уплотнения вала:

стандартное исполнение — одинарные торцевые уплотнения с охлаждаемыми термобарьерами.
под заказ — сальниковые; двойные торцевые типа «Тандем» с системой запирания.

Для технологических нужд потребителя возможен отбор воды от промежуточной ступени на требуемые параметры.

Агрегат снабжен системой автоматики и КИП, которая контролирует его работу.
Каждый насос может иметь различное количеством ступеней, тем самым обеспечивается широкое поле работы насоса. Уплотнение стыков секций осуществляется путем металлического контакта в уплотняющих поясках за счет усилия стяжных болтов. В местах возможного размыва крышек предусмотрены эрозионно-стойкие наплавки. Для направленного теплового расширения насоса в нижней части крышек имеются продольные шпонки. Каждая крышка имеет две лапы, опорные поверхности которых лежат в горизонтальной плоскости, проходящей через ось насоса. Опорными лапами корпус крепится к плите. Лапы со стороны входа фиксируются на плиту поперечными шпонками. Во входных крышках выполнены подводные каналы. В напорной крышке крепятся детали гидравлической разгрузки и корпус концевого уплотнения.

Применение

Для подачи питательной воды в котлы ТЭС.
Данный насос также применим в других областях при схожих параметрах рабочей жидкости.

Особенности/преимущества

Муфта упругая пластинчатая:
- Отсутствие подвода смазки;
- Низкие значения вибрации;
- Увеличенный ресурс муфты.
Вал:
- Конический конец вала упрощает монтаж/демонтаж полумуфты.
Монтажные лапы:
- Новая конструкция упрощает монтаж/ демонтаж; сокращает сроки ремонтов.
Концевые уплотнения:
- Торцевые уплотнения уменьшают протечки.
Проточная часть:
- Первая ступень может быть выполнена с предвключенным шнеком, что позволяет снизить требуемый кавитационный запас;
- Оптимальное соотношение лопаток рабочего колеса и каналов направляющего аппарата снижает вибрации.
Промотбор:
- Отбор питательной воды с расходом до 100 м3/ч.
Конструкция:
- Значительно уменьшена металлоёмкость, благодаря секционной конструкции.
Уплотнительные кольца:
- Увеличен ресурс за счет применения эрозионностойких и антизадирных материалов.
Подшипники:
- Улучшены системы смазки и охлаждения подшипниковых узлов.
Отжимное устройство:
- Предотвращает износ гидропяты в период пуска и останова насоса.
