Насосы ПД предвключенные (бустерные)

Например: ПД 650-160-2

• ПД — наименование серии насосов;
• 650 — подача, м³/ч;
• 160 — напор, приведенный к предпочтительному ряду чисел, м;
• 2 — порядковый номер модернизации.

Насосы с и без модернизации взаимозаменяемы по присоединительным размерам к фундаменту, входному и напорному патрубкам.

Условное обозначение агрегата с насосом ПД 650-160-2: Агрегат электронасосный АПД 650-160-2,  где А — отличительный индекс агрегата.

Насос ПД 650-160-2 предназначен для подачи питательной воды из деаэратора к питательным насосам тепловых электростанций с энергоблоками мощностью 300 МВт и турбоустановками Т250-240. В составе блока устанавливается три насоса (два рабочих, один резервный). Режим работы — непрерывный. Блок насосов обеспечивает нормальную бескавитационную работу главного и пускорезервного питательных насосов.

Насос ПД 1600-180-2 входит в состав питательных турбонасосных агрегатов энергетических блоков мощностью 800, 500 и 320 МВт для обеспечения бескавитационной работы главных питательных насосов.

Питательная вода на входе в насосы ПД должна иметь температуру не более 180 °C.

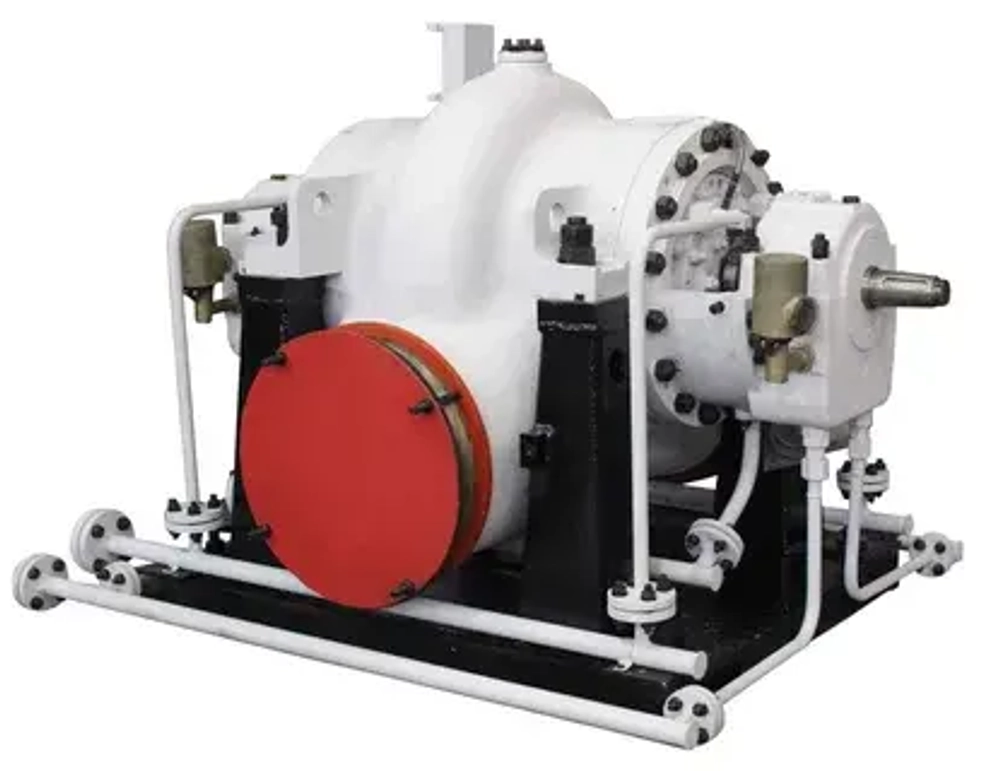

Насос центробежный, горизонтальный, одноступенчатый, с рабочим колесом двойного входа. Корпус насоса выполнен спирального типа, цельнолитой без горизонтального разъема, с торцовыми крышками. Опорные лапы расположены в горизонтальной плоскости, проходящей через ось насоса. В качестве подшипников применяются подшипники скольжения с кольцевой смазкой. Концевые уплотнения вала — одинарные торцевые. Соединение вала насоса с валом электродвигателя в агрегате осуществляется через пластинчатую муфту. Агрегат снабжен системой автоматики и КИП, которая контролирует его работу. Корпус четырьмя лапами опирается на литую плиту. Опорные поверхности лап максимально приближены к горизонтальной плоскости, проходящей через ось ротора насоса. Для сохранения положения оси вала при тепловом расширении корпус насоса фиксируется с помощью продольной шпонки в двух поперечных цилиндрических шпонок в лапах корпуса со стороны муфты. Опорные лапы крепятся к плите шпильками, под гайки которых установлены дистанционные втулки. Зазор между лапами и дистанционными втулками должен обеспечиваться в пределах 0,03-0,1 мм.

• Основное предназначение насоса — это подача питательной воды на вход главному и пускорезервному питательным насосам.
• Данный насос также применим в других областях при схожих параметрах рабочей жидкости.

• Муфта упругая пластинчатая:
• Повышена надежность;
• Улучшено вибрационное состояние подшипниковых узлов;
• Применен проставок для демонтажа торцового уплотнения без снятия с фундамента приводного двигателя.
• Концевые уплотнения:
• Применение торцевых уплотнений увеличило экономичность теплового цикла блока.
• Корпус:
• Применены высоколегированные эрозионностойкие стали, взамен стали 20Л.
• Взаимозаменяемость:
• Сохранены присоединительные и габаритные размеры насоса, обеспечивающие установку насосов на места ранее установленных ПД 650-160 и 12ПД-8.
• Ротор:
• Снижение вибрации за счет применения сдвоенного рабочего колеса со смещенными лопастями на выходе.
• Разъем корпуса:
• Цельнолитой корпус с торцовыми крышками позволяет избавиться от эрозионного размыва насоса в области горизонтального разъема.
