Насосы НДс, НДв двухстороннего входа нефтяные бензиновые
Предзаказ

Насосы НДс, НДв двухстороннего входа нефтяные бензиновые

(0)
Тип конструкции насоса двухстороннего входа
Область применения перекачка нефти, нефтепродуктов, нефтепереработка, нефтехимия, химическая промышленность
Перекачиваемая среда нефть, бензин, керосин, дизтопливо, вода с нефтепродуктами, химически активные среды

Марки (19), характеристики насосов НДс, НДв :

Марки Подача (номин.), м³/ч Напор, м Диаметр рабочего колеса, мм Мощность потребляемая насосом (номин.), кВт Мощность потребляемая насосом (макс.), кВт Частота вращения, об/мин Частота вращения, c˜¹ КПД, % Допускаемый кавитационный запас, м, не более
6НДв-Б-…-Ех
320 50 405 60 68 1450 24.2 76 5.5
6НДв-Б-…-а-Ех
300 44 380 54 60 1450 24.2 73 5.7
6НДв-Б-…-б-Ех
275 39 360 46 52 1450 24.2 68 5.9
8НДв-Нм-...-Ех
500 38 525 54 78 960 16 78 5
8НДв-Нм-...-а-Ех
470 33.5 500 48 70 960 16 75 5.5
8НДв-Нм-...-б-Ех
420 30 470 46 52 960 16 70 5.7
8НДв-Нм-...-Ех
630 90 525 192 230 1450 24.2 78 6.5
8НДв-Нм-...-а-Ех
550 82 500 160 190 1450 24.2 75 6.7
8НДв-Нм-...-б-Ех
500 74 470 140 165 1450 24.2 70 6.8
12НДс-Нм-...-Ех
800 28 460 78 85 960 16 86 5
12НДс-Нм-...-а-Ех
750 24.5 430 65 72 960 16 83 5.1
12НДс-Нм-…-б-Ех
700 20.5 400 54 60 960 16 78 5.4
12НДс-Нм-...-Ех
1250 65 460 250 290 1450 24.2 86 6
12НДс-Нм-...-а-Ех
1150 56 430 190 220 1450 24.2 83 6.2
12НДс-Нм-…-б-Ех
1050 48 400 135 190 1450 24.2 78 6.4
14НДс-Нм-...-Ех
1000 40 540 135 154 960 16 85 4.5
14НДс-Нм-...-а-Ех
950 36 510 110 136 960 16 82 4.6
14НДс- Нм-…-б-Ех
900 31 480 90 120 960 16 77 4.7

Условное обозначение

Например:   8НДв-Нм-тд-а-Е-Ех   У2 ТУ3631-066-05747979-96 ,  где :

  • 8 -диаметр напорного патрубка в мм, уменьшенный в 25 раз;
  • НДв - насос двустороннего входа высоконапорный; НДс - насос двустороннего входа средненапорный;
  • Нм - индекс назначения насоса:
    • Б - бензиновый,
    • Н - нефтяной,
    • Нм - нефтяной магистральный;
  • т - тип уплотнения вала:
    • т - одинарное торцовое уплотнение со вспомогательным;
    • тд - двойное торцовое уплотнение ;
  • Е - индекс материала корпуса: Е - корпус из углеродистой стали, без индекса - чугунный корпус (СЧ20)
  • а  - индекс обточки рабочего колеса :  а и б – дополнительные обточки колеса (указываются после обозначения агрегата);
  • Ех - индекс исполнения насосов (агрегатов), предназначенных для эксплуатации во взрыво- и пожароопасных производствах
  • У2 - климатическое исполнение и категория размещения.

Назначение

Насосы НДс, НДв центробежные двустороннего входа для перекачивания нефтепродуктов и агрегаты электронасосные на их основе, предназначены для перекачивания незагрязненных механическими примесями нефтепродуктов и воды с примесями нефтепродуктов. Содержание твердых включений в перекачиваемых средах не более 0,2% по массе и размером не более 0,2мм.

Показатели назначения насосов и агрегатов по перекачиваемым средам, зоне установки, типу уплотнения, материалу проточной части и климатическому исполнению :

Перекачиваемая среда

нефтепродукты

вода с примесью нефтепродуктов и не взрыво и пожароопасные смеси

Типоразмер насоса

6НДв-Бт-Е-Ех,
6НДв-Бтд-Е-Ех,
8НДв-Нм-т-Е-Ех,
8НДв-Нм-тд-Е-Ех,
12НДс-Нм-т-Е-Ех,
12НДс-НмЕ-тд-Е-Ех,
14НДс-Н-т-Е-Ех,
14НДс-Н-тд-Е-Ех

6НДв-Бт-Ех,
8НДв-Нм-т-Ех,
12НДс-Нм-т-Ех,
14НДс-Н-т-Ех

Параметры перекачиваемой среды

вязкость, не более, м2/с(сСт);

100х10-6 (100)

плотность, кг/м3

760…1000

Температура перекачиваемой жидкости

От 233 до 358 К
(от минус 40 до 850С)

От 263 до 358 К
(от минус10 до 850С)

Температура
вспышки, К(0С)

до 334
( до 61)

более 334
(более 61)

Категория и группа взрывоопасной смеси паров жидкости с воздухом (ГОСТ 30852.19 и ГОСТ 30852.0)

категории IIА, IIВ,
группы Т1,Т2,Т3,Т4

-

Климатическое исполнение и категория размещения ГОСТ 15150

У2

Т2

У3.1

Т2

Диапазон температур окружающей среды в условиях эксплуатации, ºС

-45…+40

-10…+50

-10…+40

-10…+50

Класс взрывоопасной зоны эксплуатации по ГОСТ 30852.9

1, 2

Зона установки по ПУЭ (издание седьмое)

В-Iа, В-Iб, В-Iг, В-IIа

В-Iа

Материал проточной части (корпус насоса)

20Л, 25Л, 30Л, 35Л
ГОСТ 977

СЧ 20 ГОСТ 1412

Тип уплотнения вала
(обозначение)

Двойное торцовое (ТД)
или одинарное торцовое со вспомогательным (Т)

Одинарное торцовое со вспомогательным (Т)

Насосы, входящие в состав агрегата, относятся к изделиям общего назначения, вид I (восстанавливаемые) по ГОСТ 27.003-90. Насосы и агрегаты разработаны с учетом требований безопасности, определяемых ГОСТ 31839-2012.

Насосы соответствуют требованиям ТР ТС 010/2011 и ТР ТС 012/2011 и предназначены для установки во взрывоопасных и пожароопасных помещениях. Взрывозащищенное оборудование - группа II, уровень взрывозащиты Gb- «высокий», вид взрывозащиты «с»-защита конструкционной безопасностью по  ГОСТ 31441.1-2011 и ГОСТ 31441.5-2011.

Насосы и агрегаты предназначены для районов с сейсмической активностью до 7 баллов включительно по шкале MSK-64.


Конструкция

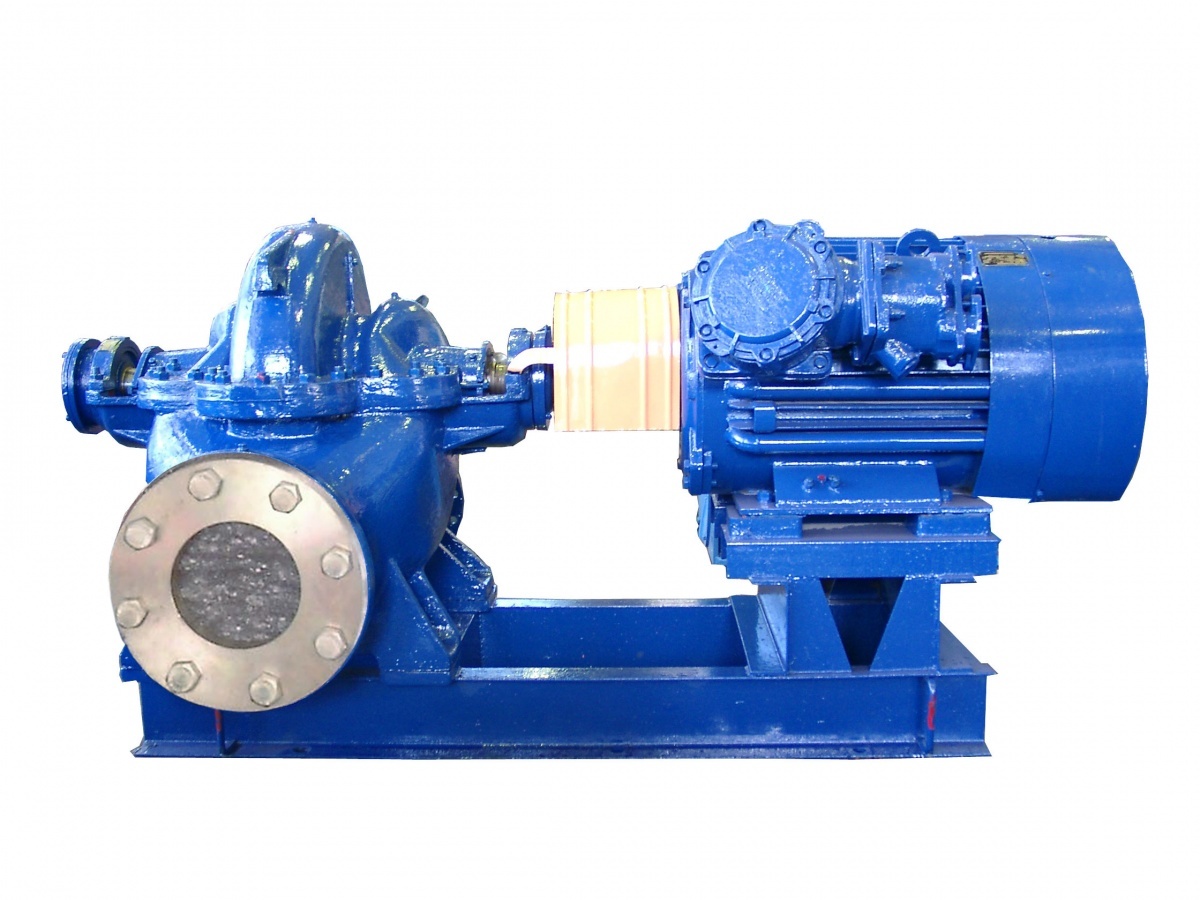

Агрегаты НДс, НДв состоят из насоса и приводного двигателя, установленных на общей фундаментной раме и соединенных между собой при помощи упругой втулочно-пальцевой муфты.

Насос – центробежный двустороннего входа, горизонтальный с полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса представляет собой стальную или чугунную отливку и имеет разъем в горизонтальной плоскости, проходящей через ось ротора. Всасывающий и нагнетательный патрубки насоса расположены в нижней половине корпуса, благодаря чему возможна разборка насоса без отсоединения трубопроводов и снятия двигателя.

В верхней части крышки корпуса предусмотрено отверстие М16х1,5, закрытое пробкой, для присоединения вакуумнасоса или подключения системы вакууммирования.

В спиральной части крышки насоса предусмотрены два отверстия М16х1,5 для присоединения трубопроводов подачи перекачиваемой жидкости к одинарным торцовым уплотнениям. В случае комплектации насосов двойным торцовым уплотнением эти отверстия закрыты пробками.

Ротор насоса приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Опорами ротора служат радиальный двухрядный сферический подшипник и радиально-упорный двухрядный  подшипник, размещенные в стаканах подшипников, установленных в корпусе насоса. Радиально-упорный двухрядный подшипник установлен со стороны «муфтового» конца вала.

Направление вращения ротора левое (против часовой стрелки), если смотреть со стороны привода. По просьбе потребителя возможно изготовление насоса с правым вращением ротора (по часовой стрелке).

Ограждение муфты обеспечивает гарантированный зазор между муфтой и кожухом. Конструкция ограждения с конечным выключателем гарантирует работу агрегата только при закрытом ограждении.



Рабочее колесо двустороннего входа, что позволяет в основном уравновесить осевые силы. Остаточные осевые усилия воспринимаются радиально-упорным двухрядным подшипником. На рабочем колесе установлены защитные кольца. В корпусе насоса установлены уплотняющие кольца, защищающие корпус и крышку корпуса от износа и уменьшающие перетечки жидкости из напорной полости во всасывающую.

Для предотвращения протечек жидкости по валу в насосе устанавливаются торцовые уплотнения (одинарные торцовые уплотнения со вспомогательным или двойные торцовые уплотнения). Одинарное торцовое уплотнение вала выполнено в виде единого уплотнительного модуля. Для исключения подсоса воздуха и для охлаждения торцовых уплотнений обеспечивается подвод перекачиваемой жидкости от спиральной камеры насоса в камеру торцового уплотнения. Двойное торцовое уплотнение вала выполнено в виде единого уплотнительного модуля и может работать по схемам «спина к спине» и «тандем». Гидравлический затвор и охлаждение двойного торцового уплотнения обеспечивается посредством подвода нейтральной жидкости к торцовому уплотнению (вода, антифриз, минеральное масло и т.п. с вязкостью не более 20·106м2/с (20сСт) с содержанием твердых включений, не превышающих по массе 0,05% и размером не более 0,2мм). Бачки торцовых уплотнений поставляются за отдельную плату. Монтаж системы обеспечения работоспособности двойных торцовых уплотнений (гидроаккумуляторов - бачков) производит потребитель. Конструкция бачков позволяет осуществлять местный или дистанционный контроль состояния уплотнения, обеспечивать  защиту насосного агрегата при выходе уплотнения из строя посредством установки датчика уровня затворной жидкости, датчиков давления и температуры затворной жидкости, и предохранительного клапана. Наличие в бачках встроенного змеевика позволяет  при необходимости обеспечивать подогрев затворной жидкости при перекачивании рабочей среды с температурой ниже допустимых значений.

Агрегат в целом и все комплектующее его оборудование:двигатель, насос, средства измерений и т. д., предназначенные для эксплуатации во взрывоопасных производствах должны соответствовать требованиям  ТР ТС 012/2011, ГОСТ 30852.0-2002, ГОСТ 31441.1-2011, ГОСТ 31441.5-2011, ГОСТ 31438.1-2011.


Применение

  •  в технологических процессах газоперерабатывающих комплексов и заводов стабилизации конденсатов для перекачивания товарной нефти, бензиновых фракций, стабильного конденсата, воды с примесями нефтепродуктов
  • в производственных процессах нефтехимических компаний для перекачивания сырой, некондиционной нефти, нефти по ГОСТ Р51858-2002
  • в нефтяных терминалах для перевалки автобензинов, дизельного и авиационного топлива, авиационных керосинов
  • в системах обеспечения оперативного и долговременного хранения нефтепродуктов комбинатов Росрезерва РФ

Особенности/преимущества

  • применение комплектующих проверенных поставщиков позволяет гарантировать успешную эксплуатацию при температурах до минус 40°С;
  • применение рабочего колеса двухстороннего входа позволяет уравновесить осевые силы и снизить нагрузки на подшипники;
  • наличие горизонтального разъема корпуса насоса и крышки насоса позволяет производить ремонт на месте эксплуатации без демонтажа трубопроводов.
