Насосы одновинтовые типа Н1В и агрегаты электронасосные на их основе, предназначены для откачки утечек товарной нефти из дренажных ёмкостей в магистральный трубопровод.
Электронасосы относятся к изделиям общего назначения вида I (восстанавливаемые) ГОСТ 27.003-90, и предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом при температуре окружающего воздуха от плюс 40 °С до минус 60 ºС. Климатического исполнения УХЛ категории размещения 1 (допускается категория размещения 2) по ГОСТ 15150-69.
Электронасосы предназначены для эксплуатации во взрывоопасных зонах класса 2 по ГОСТ 30852.9-2002 и классов В-1 и В1г по ПУЭ, в которых возможно образование взрывоопасных смесей категории IIА, IIB по ГОСТ 30852.11-2002, группа взрывоопасности смеси Т3 по ГОСТ 30852.5-2002. Насосы, входящие в состав электронасоса, разработаны и изготовлены таким образом и из таких материалов, чтобы они самостоятельно не смогли стать источниками воспламенения и взрыва взрывоопасных смесей категории IIА, IIB по ГОСТ 30852.11, и имеют уровень взрывозащиты Gb для оборудования группы II по ГОСТ 31441.1. Насос имеет следующие виды взрывозащиты:
- "с" – конструкционная безопасность ГОСТ 31441.5-2011;
- "k" – защита жидкостным погружением ГОСТ 31441.8-2011.

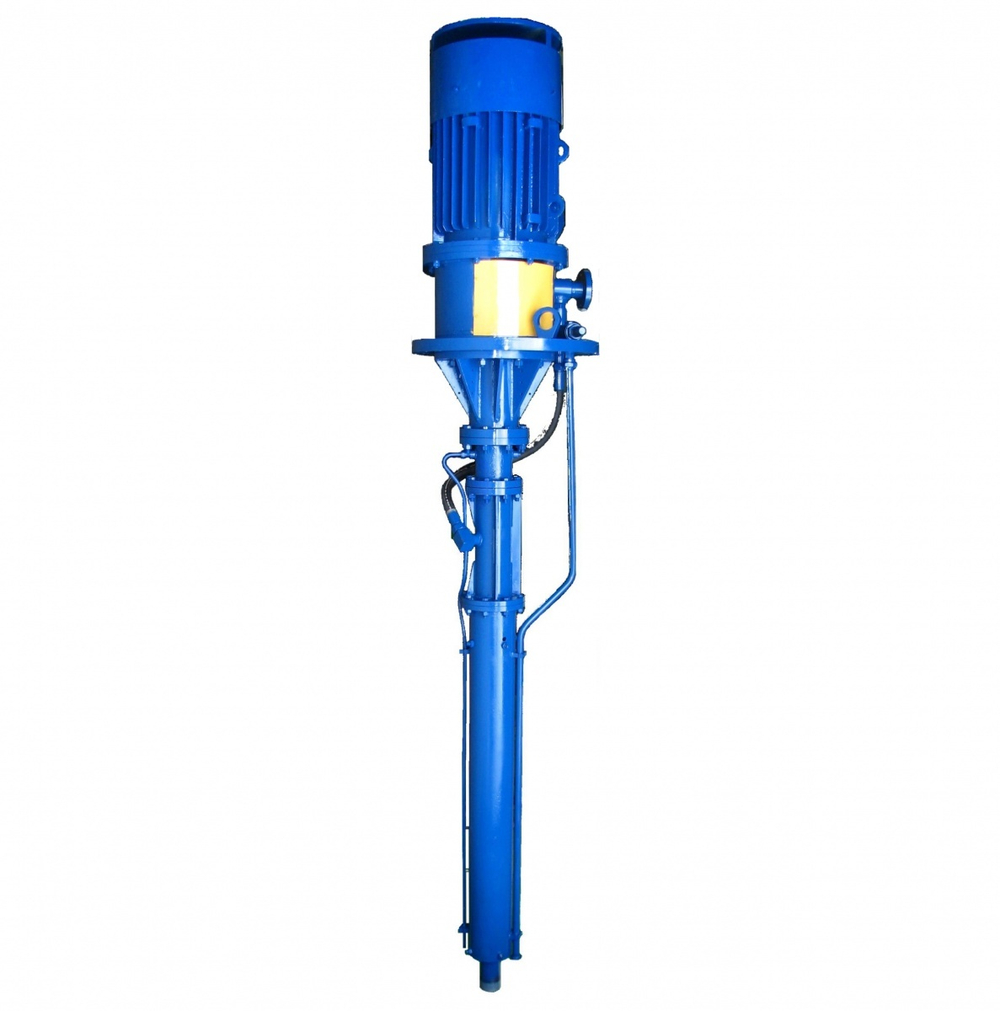

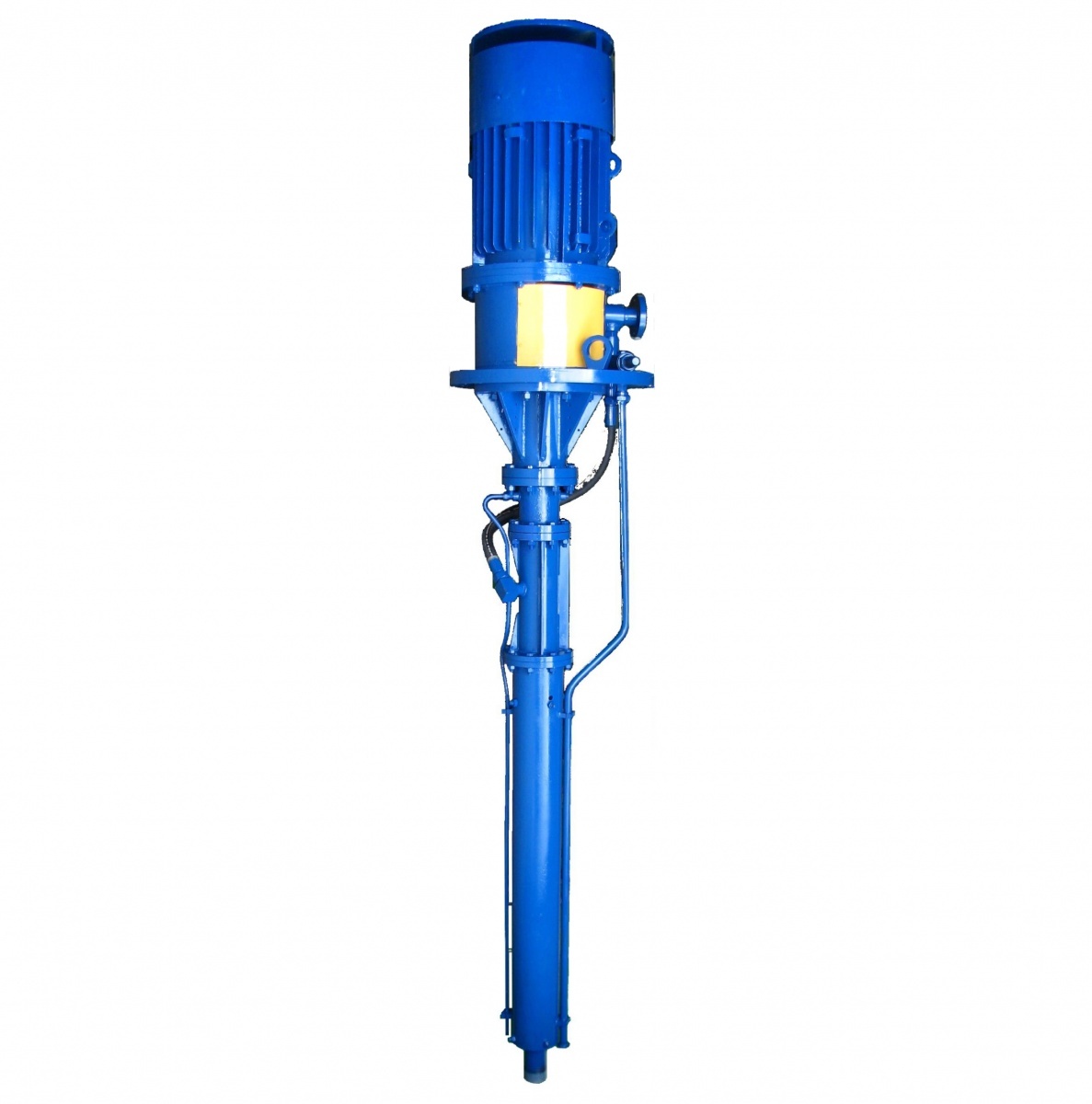

Электронасосные агрегаты состоят из насоса одновинтового вертикального исполнения, электропривода (электродвигателя или мотор-редуктора) и люка для монтажа на люке-лазе резервуара.
По принципу действия одновинтовые насосы являются объемными насосами, в которых жидкая среда перемещается путем периодического изменения объема занимаемой ею камеры, попеременно сообщается с входом и выходом.
Одновинтовой насос разделяют на проточную и приводную части. В проточную часть входят обойма, винт, рукав высокого давления и корпус. Приводная часть состоит из кронштейна, приводного вала, натяжного вала, эксцентриковой муфты и уплотнений торцового и щелевого.
Конструктивные особенности рабочей пары «винт – обойма»: для электронасосов типа Н1В 14/80 – винт однозаходный (Z=1) правый, обойма двухзаходная; для электронасосов Н1В 60/100-10/100 – винт многозаходный (Z=3) правый, обойма четырехзаходная. Обойма состоит из гильзы и привулканизированной к ней профильной резиновой части.
Корпус представляет собой сварную конструкцию из трубы и фланцев для соединения с корпусом уплотнения и опорой, а также имеется штуцер для подсоединения рукава высокого давления.
Приводной вал вращается в двух радиальных и одном упорном подшипниках, осевой зазор в которых регулируется втулкой затянутой крышкой. Подшипники установлены в кронштейне. На приводном валу установлены торцовое и щелевое уплотнения. Приводной вал и винт соединены между собой эксцентриковой муфтой обеспечивающей планетарное вращение винта.
Направление вращения винта должно быть правым (по часовой стрелке), если смотреть со стороны электропривода.
Уплотнение вала – одинарное торцовое уплотнение со вспомогательным. Узел уплотнения состоит из щелевого уплотнения между деталями, предназначенного для снижения давления в камере торцового уплотнения, шарикового клапана, обеспечивающего заполнение камеры и поддержания необходимого давления, и вспомогательного уплотнения, установленного после одинарного торцового уплотнения и уплотняющего камеру сбора утечек с торцового уплотнения.
Присоединительные размеры нагнетательного фланца DN 50 мм соответствуют ГОСТ 12815-80 исполнение 5. Присоединительные и габаритные размеры люка электронасосов соответствуют присоединительным и габаритным размерам люка-лаза DN800 (размеры в скобках для люка DN700) емкости типа ЕП или ЕПП. По согласованию с заказчиком присоединительные размеры люка могут быть изменены.
Электронасосы оборудованы предохранительным и обратным клапанами размещенными в одном корпусе и установленными на люке.
