Насосы Н1В одновинтовые для загрязненных, химических, вязких сред, для дренажа, канализации

Например:

Насос Н1В 80/5 ЕН-ТД1-Е  УХЛ 4.2 ТУ 26-06-1612-90

Агрегат Н1В 80/5-6,3/5ЕН-ТД6-Рп-Е  УХЛ 4.2 ТУ 26-06-1612-90

где:

• Н1В – насос одновинтовой;

• 80 – подача насоса в литрах за 100 оборотов;

• 5 – давление насоса в кгс/см²;

• 6,3* – подача агрегата, м³/ч;

• 5* – давление агрегата, кгс/см²;

• Е – условное обозначение материала проточной части насоса:

•

  К – сталь 12Х18Н9Т,
  Е – сталь 10Х17Н13М3Т,
  А – конструкционные стали;



• Н – условное обозначение материала обоймы:

•

  А – резина АН-140;
  Б – резина 38-ПС-04  или  25-52-563;
  В – резина Н-409;
  М – резина 51-1481;
  Н – резина ИРП 1068;
  С – резина 2Д-405.



• ТД – тип уплотнения:

•

  СД – сальниковое двойное;
  С – сальниковое одинарное;
  Т – торцовое одинарное;
  ТВ – торцовое одинарное со вспомогательным;
  ТД – торцовое двойное;
  ТТ – торцовое двойное типа тандем.



• 1 – производитель уплотнения:

•

  1 – АО «ГМС Ливгидромаш»;
  2 – Вurgman;
  3 – Графлекс;
  4 – ТРЭМ;
  5 – Герметика;
  6 – John Crane;
  7 – AESSEAL;
  8 – МегаТехКом;
  9 – другие производители.



• Рп – обозначение регулируемой подачи;

• Е – взрывобезопасное исполнение насоса (агрегата);

• (общепромышленное исполнение насоса (агрегата) – без обозначения);

• УХЛ – климатическое исполнение;

• 4.2 – категория размещения агрегата при эксплуатации;

• ТУ 26-06-1612-90 – обозначение технических условий на поставку.

Насосы одновинтовые типа Н1В и агрегаты на их основе предназначены для перекачивания различных жидкостей, в том числе химически активных и высоковязких в химических, нефтехимических и других производствах.

Назначение насосов по перекачиваемым средам определяется стойкостью материалов насосов к перекачиваемым жидкостям.

При заказе пределы вязкости и рабочую температуру перекачиваемой жидкости необходимо согласовать с заводом-изготовителем.

Насосы, входящие в состав агрегата, по показателям надежности относятся к изделиям общего назначения (ИОН), вида I (восстанавливаемые) по ГОСТ 27.003.

Климатическое исполнение УХЛ категория размещения 4.2 ГОСТ 15150. По заказу потребителя возможно изготовление агрегатов в другом климатическом исполнении и категории размещения.

При разработке и изготовлении насосов (агрегатов) учтены требования безопасности приведенные в ГОСТ 31839-2012, ГОСТ 12.1.003-2014, ГОСТ 12.1.012-2004, ГОСТ 31438.1-2011, ГОСТ 31438.2-2011, ГОСТ 31439-2011, ГОСТ 31441.1-2011, ГОСТ 31441.5-2011, ГОСТ 31441.8-2011, а также технических регламентах таможенного союза ТР ТС 010/2011 и ТР ТС 012/2011.

Насос самостоятельно не может быть источником воспламенения и взрыва взрывоопасных сред, относится к уровню взрывозащиты – "взрывобезопасный" и допускает эксплуатацию во взрывоопасных зонах "1", "2", "21", "22" по ГОСТ 31438.1-2011. Насос имеет следующие виды взрывозащиты:

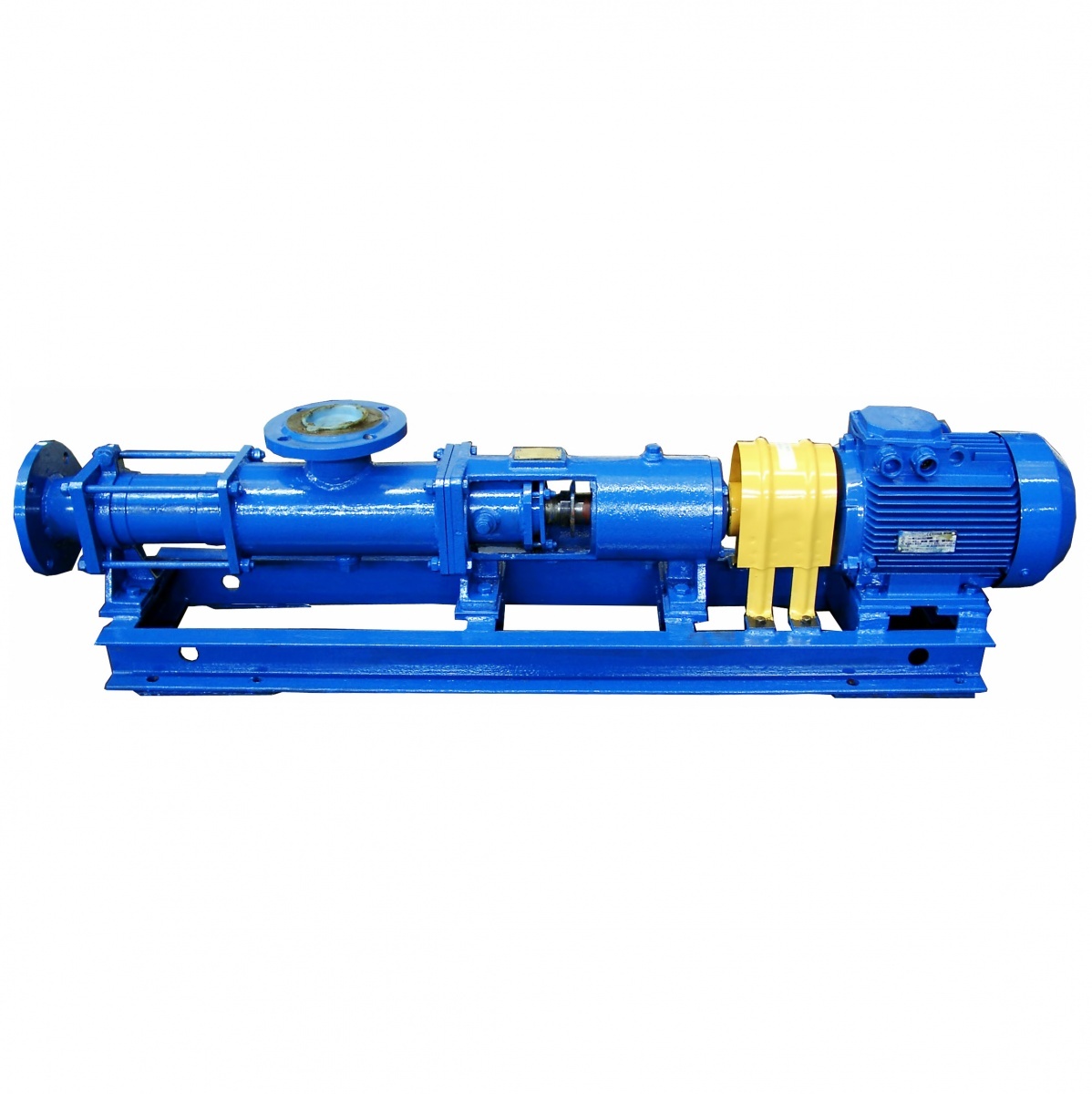

Одновинтовые насосные агрегаты Н1В  – горизонтальные, состоящие из одновинтового насоса и привода, смонтированные на общей раме. В привод, кроме электродвигателя, могут входить редуктор и (или) вариатор, необходимые для изменения частоты вращения приводного вала насоса и регулирования подачи. Соединение привода и насоса осуществляется через соединительную муфту.

По принципу действия одновинтовой насос является объемным насосом, т.е. таким, в котором жидкая среда перемещается путем периодического изменения объема занимаемой ею камеры попеременно сообщающейся со входом и выходом.

Для насосов типа Н1Вг 60/100 и Н1В 170/36 – винт многозаходный (Z=3) правый, для всех остальных насосов – винт однозаходный (Z=1) правый.

Обоймы насосов представляют собой стальную гильзу с привулканизированной к ней резиновой обкладки. В насосах типа Н1В 60/100 и Н1В 170/36 – обойма четырехзаходная, для остальных насосов – двухзаходная.

Ведущий вал располагается в кронштейне насоса и вращается в подшипниках качения. Соединение винта с ведущим валом осуществляется через вал карданный или вал торсионный, или муфту эксцентриковую.

Уплотнение вала – торцовое или сальниковая набивка. Тип уплотнения выбирается по согласованию с заказчиком.

Направление вращения ведущего вала в зависимости от типа насоса и комплектации может быть правым или левым (если смотреть со стороны выходного конца вала насоса).

• для перекачивания загрязнённых жидкостей в технологических линиях химических производств, в том числе химически активных
• для откачки канализационных вод и других загрязнённых жидкостей на угольных разрезах, горнорудных карьерах и.т.п.,
• для откачки воды с примесями нефтепродуктов на промышленных предприятиях (металлургия, нефтепереработка, объекты теплоэнергетики)
• для подачи специального раствора на взрывные машины используемые в горнодобывающей промышленности.
• для перекачивания канализационных  стоков на предприятиях ЖКХ

• простота конструкции
• равномерная транспортировка без пульсации, вследствие чего не требуется использование гасителя пульсации или компенсаторов в трубопроводах
• возможность перекачивания различных жидкостей как по вязкости, плотности, так и по содержанию твердых включений
• возможность использования одного насоса для заполнения и опорожнения емкостей, насос реверсивный вход и выход в зависимости от направления вращения вала
• широкий диапазон применения по подаче за счет возможности ее изменения, изменением частоты вращения. Подача насоса прямо пропорциональна частоте вращения
• хорошая всасываемость насоса, вакуумметрическая высота всасывания до 6м
