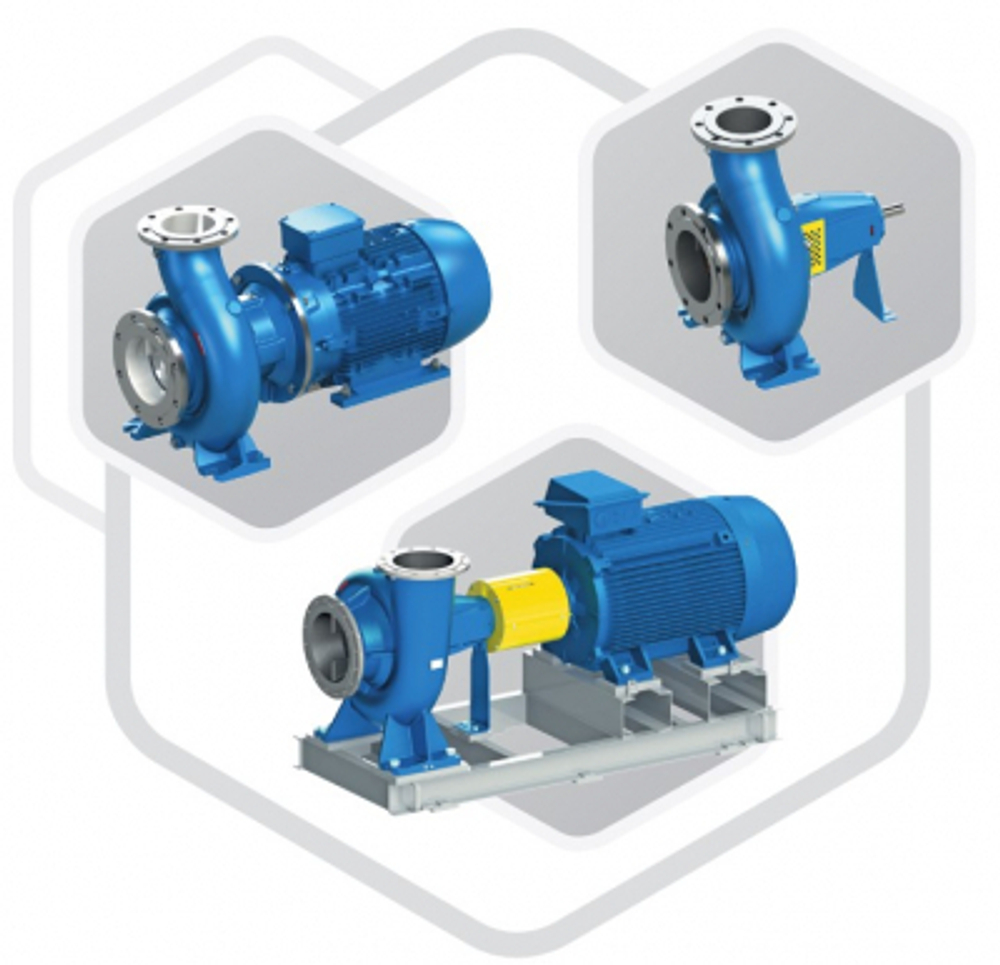

Насосы Kordis KR, KRM, KRL консольные для водоснабжения

Насос (агрегат)  Kordis    KR 50 - 32 - 125. 1/ 144 - CC - R  01 - E -   2  -  УХЛ3.1/  А   3

• KR  - тип насоса серии KORDIS:
• KR - Насос (агрегат) центробежный консольный горизонтальный
• KRM - Электронасос центробежный консольный  моноблочный
• KRL - Насос (агрегат) центробежный консольный моноблочный с патрубками в линию "in-line"
• 50 - Номинальный (условный) диаметр всасывающего патрубка, мм
• 32 - Номинальный (условный) диаметр напорного патрубка, мм
• 125 - Номинальный (условный) диаметр рабочего колеса, мм
• 1 - Насос с пониженной производительностью
• 144 - Расчетный диаметр рабочего колеса, мм
• CC - Исполнение по материалам корпус (первый индекс), колесо рабочее (второй индекс)
• G - Серый чугун
• S - Чугун с шаровидным графитом
• O - Сталь углеродистая
• B - Бронза
• C - Сталь нержавеющая
• X - Специальное исполнение
• R - Уплотнение вала
• G - Сальниковое (только для консольных, горизонтальных насосов)
• R - Одинарное торцовое уплотнение
• 01 - Варианты торцового уплотнения
• 01 - Вода
• 02 - Морская и пластовая вода
• 03 - Специальное исполнение
• Е - Исполнение насоса (агрегата) предназначенного для работы во взрывоопасных и пожароопасных производствах.
• Е - Взрывозащищенное исполнение
•  без обозначения - общепромышленное исполнение
• 2 - Частота вращения:
• 2 - 2900об/мин,
• 4 - 1450об/мин.
• УХЛ 3.1 - Климатическое исполнение и категория размещения по ГОСТ 15150-69
• УХЛ 3.1
• У 2
• Т 2
• ОМ 2
• А
• А Только насос
• В Насос с муфтой
• С Насос с упругой муфтой и с защитным кожухом
• D Насос на раме без двигателя, без муфты
• E Насос на раме без двигателя, с упругой муфтой, с защитным кожухом
• F Насос на раме c двигателем, с упругой муфтой, с защитным кожухом
• Х Нестандартная комплектация
• 3 - Мощность электродвигателя

Насосы консольные горизонтальные и агрегаты электронасосные на их основе серии KORDIS типа KR, KRM, KRL предназначены для перекачивания:

• воды и нетоксичных жидкостей, имеющих сходные с водой свойства по вязкости и химической активности с водородным показателем (рН) от 6…9, плотностью до 1100кг/м³, вязкостью до 60 х 10^-6 м²/с, температурой от минус 40°С до плюс 120°С, и содержащих твердые включения по массе не более 0,2%, размером не более 0,2мм и микротвердостью не более 6,5 ГПа (650кгс/мм²);
• морской воды, пластовой воды и других химически активных нетоксичных жидкостей с водородным показателем рН=1...11 и содержанием механических примесей по массе до 0,2%, размером не более 0,2 мм и микротвердостью не более 6,5 ГПа (650кгс/мм²), температурой от минус 40°С до плюс 105°С.

Насосы (агрегаты) серии KORDIS могут использоваться для установки на судах морского флота с неограниченным районом плавания с классом Российского морского регистра судоходства (РМРС).

Агрегаты могут устанавливаться в машинных и котельных отделениях судов, имеющих знак автоматизации А₁и А₂ в символе класса РМРС.

Насосы (агрегаты) относятся к изделиям общего назначения (ОН), непрерывного длительного применения, восстанавливаемые, обслуживаемые, ремонтируемые обезличенным способом по ГОСТ 27.003-2016.

Насосы (агрегаты), имеющие индекс исполнения «Е» и укомплектованные взрывозащищенными электродвигателями, соответствуют требованиям ТР ТС 010/2011, ТР ТС 012/2011 и предназначены для применения во взрывоопасных зонах помещений и наружных установок классов 1 и 2 по ГОСТ 31610.10-1-2022, в которых могут образовываться взрывоопасные среды, создаваемые смесью горючих газов или паров с воздухом, относящиеся к категориям IIА или IIВ с температурным классом Т4 и в соответствии с маркировкой взрывозащиты по ГОСТ 31610.0-2019.

Насосы и агрегаты имеют уровень взрывозащиты Gb- «высокий», относятся к группе II, подгруппа IIВ, с температурным классом Т4 и видами взрывозащиты: “c” - конструкционная безопасность и “b” - контроль источника воспламенения по
ГОСТ ISO/DIS 80079-37-2013.

Агрегаты с насосами, не имеющие индекс исполнения «Е» и не укомплектованные взрывозащищенными электродвигателями,не допускают перекачивания жидкостей во взрывоопасных и пожароопасных производствах и установках.

Насосы (агрегаты) должны изготавливаться в климатическом исполнении и категории размещения УХЛ 3.1, У2 и Т2 и ОМ2* по ГОСТ 15150-69.

Насосы с чугунным и бронзовым исполнением корпуса должны быть устойчивы к сейсмической нагрузке до 6 баллов по шкале MSK-64. Насосы со стальным исполнением корпуса должны быть устойчивы к сейсмической нагрузке до 9 баллов.

Конструктивные особенности насосов Kordis KR, KRM горизонтальных:

1. Фланцы могут быть выполнены в соответветствии со стандартами ГОСТ, ISO, DIN, ASME; конструкция патрубков и фланцев рассчитана на рабочее давление до 16 кгс /см2.
2. Большой выбор типоразмеров насоса позволяет подобрать насос в точном соответствии с техническими требованиями гидравлической системы заказчика.
3. Динамически отбалансированное рабочее колесо закрытого типа обеспечивает низкие значения виброактивности ротора насоса, что позволяет экономить энергию и уменьшать эксплуатационные расходы.
4. Сменные кольца щелевых уплотнений выполнены из современных износостойких материалов со специальными антизадирными покрытиями, что снижает динамические нагрузки на ротор и опоры насоса, увеличивая срок службы подшипников и уплотнений.
5. Камера уплотнения допускает установку как сальниковых, так и одинарных торцовых уплотнений, в том числе картриджного типа.
6. Рабочее колесо разгружено от осевых сил с помощью специальных разгрузочных отверстий на заднем диске колеса для снижения нагрузки на подшипники и увеличения их срока службы.
7. Энергоэффективная гидравлика проточной части насосов оптимизирована с использованием новейших методов компьютерного моделирования и обеспечивает высокий КПД.
8. Конструкция корпуса с выемной роторной частью и съёмным кронштейном подшипникового узла позволяет проводить техническое обслуживание без демонтажа корпуса насоса и подводящих трубопроводов.
9. Вал жёсткой конструкции с увеличенной прочностью на изгиб обеспечивает минимальные значения вибрации и биения для увеличения срока службы уплотнения и подшипников.
10. Герметичные подшипники с консистентной смазкой на весь срок эксплуатации. Высокая степень унификации основных узлов насосов различных типоразмеров и исполнений  значительно упрощает их техническое обслуживание. Широкое материальное исполнение позволяет применять насосы для различных сред, в том числе и агрессивных. Дополнительно насосы могут комплектоваться:
• частотным преобразователем
• станцией управления одного или группой насосов
• комплектом запасных частей на срок эксплуатации до 5 лет
• датчиками температуры подшипников
• датчиками виброскорости

Конструктивные особенности насосов Kordis KRL в вертикальном исполнении «In-Line»:

1. Дополнительный подшипник в кронштейне, снимает нагрузку с опор электродвигателя увеличивая срок их службы.

2. Сменные кольца щелевых уплотнений выполнены из современных износостойких
   материалов со специальными антизадирными покрытиями, что снижает динамические нагрузки на ротор и опоры насоса, увеличивая срок службы подшипников и уплотнений

3. Динамически отбалансированное рабочее колесо закрытого типа обеспечивает низкие значения виброактивности ротора насоса, что позволяет экономить энергию и уменьшать эксплуатационные расходы

4. Энергоэффективная гидравлика проточной части насосов оптимизирована с использованием новейших методов компьютерного моделирования и обеспечивает высокий КПД

5. Насос имеет собственный вал, что позволяет применять электродвигатели стандартного исполнения и демонтировать электродвигатель без разбора насоса

6. Рабочее колесо разгружено от осевых сил с помощью специальных разгрузочных
   отверстий на заднем диске колеса для снижения нагрузки на подшипники и увеличения их срока службы

7. Всасывающий и нагнетательный патрубки выполнены «в линию» и имеют одинаковые размеры

• Рабочее давление насосов 16 кгс /см2
• Герметичные подшипники с консистентной смазкой на весь срок эксплуатации
• Большой выбор типоразмеров насоса и возможность подрезки рабочего колеса позволяют подобрать насос в точном соответствии с техническими требования

• водоснабжение
• теплоснабжение
• системы кондиционирования и охлаждения
• системы повышения давления
• системы пожаротушения
• взрывоопасные объекты сертификат ТР ТС 012/2011
• системы орошения
• морские суда. Насосы сертифицированы Российским морским регистром судоходства

Энергоэффективность насосов KORDIS соответствует стандарту ГОСТ 33970-2016 (EN 16480:2016) MEI>0.7 и относится к перечню оборудования по Постановлению Правительства № 600 «Об утверждении перечня объектов и технологий, которые относятся к объектам и технологиям высокой энергетической эффективности».

Насосы Kordis имеют заключение о подтверждении производства промышленной продукции на территории Российской Федерации в соответствии с постановлением Правительства РФ от 17.07.2015 № 719.

Конструкция насосов и насосных агрегатов, включая их присоединительные размеры, соответствуют требованиям стандартов ГОСТ Р 54805-2011, ГОСТ Р 54806-2011 / ISO 9905:1994 / EN 733.
