Насосы КМ консольные моноблочные для холодного, горячего водоснабжения

Например   КМ 50-32-125а-С-У 3.1 ТУ 3631-216-05747979-2003, где :

• КМ – консольный моноблочный;
• 50 – условный диаметр всасывающего  патрубка, мм;
• 32 – условный диаметр выходного патрубка; мм;
• 125 – условный диаметр рабочего колеса; мм
• а - индекс обточки рабочего колеса (а, б, в - уменьшенный диаметр рабочего колеса);
• С– тип уплотнения :  Т - торцовое уплотнение вала, С - сальниковое уплотнение вала;
• У – климатическое исполнение;
• 3.1 – категория размещения.

Электронасосы центробежные консольные моноблочные типа КМ предназначены для перекачивания в стационарных условиях технической воды (кроме морской) с рН=6 – 9, содержащей механические примеси не более 0,1 % по объему и размером частиц не более 0,2 мм, а также других жидкостей, сходных с водой по плотности и химической активности.

Электронасосы изготавливаются:

• для КМ  с одинарным сальниковым уплотнением  - для перекачивания жидкости до +85°С;

• для КМ с торцовым уплотнением  - для перекачивания жидкости до +120°С.

• для 1КМ50 и 1КМ65 - для перекачивания жидкости от  до +85°С

• для 1КМ80 и 1КМ100 – для перекачивания жидкости до +105°С.

Электронасосы применяются в системах водоснабжения и отопления производственных и жилых помещений.

Класс защиты электронасосов от поражения электрическим током I ГОСТ 12.2.007.0-75. Электронасосы относятся к изделиям вида I (восстанавливаемые) по ГОСТ 27.003-90. Климатическое исполнение У, категория размещения 3.1 по ГОСТ 15150-69.

Электронасосы не предназначены для установки во взрывоопасных и пожароопасных помещениях.

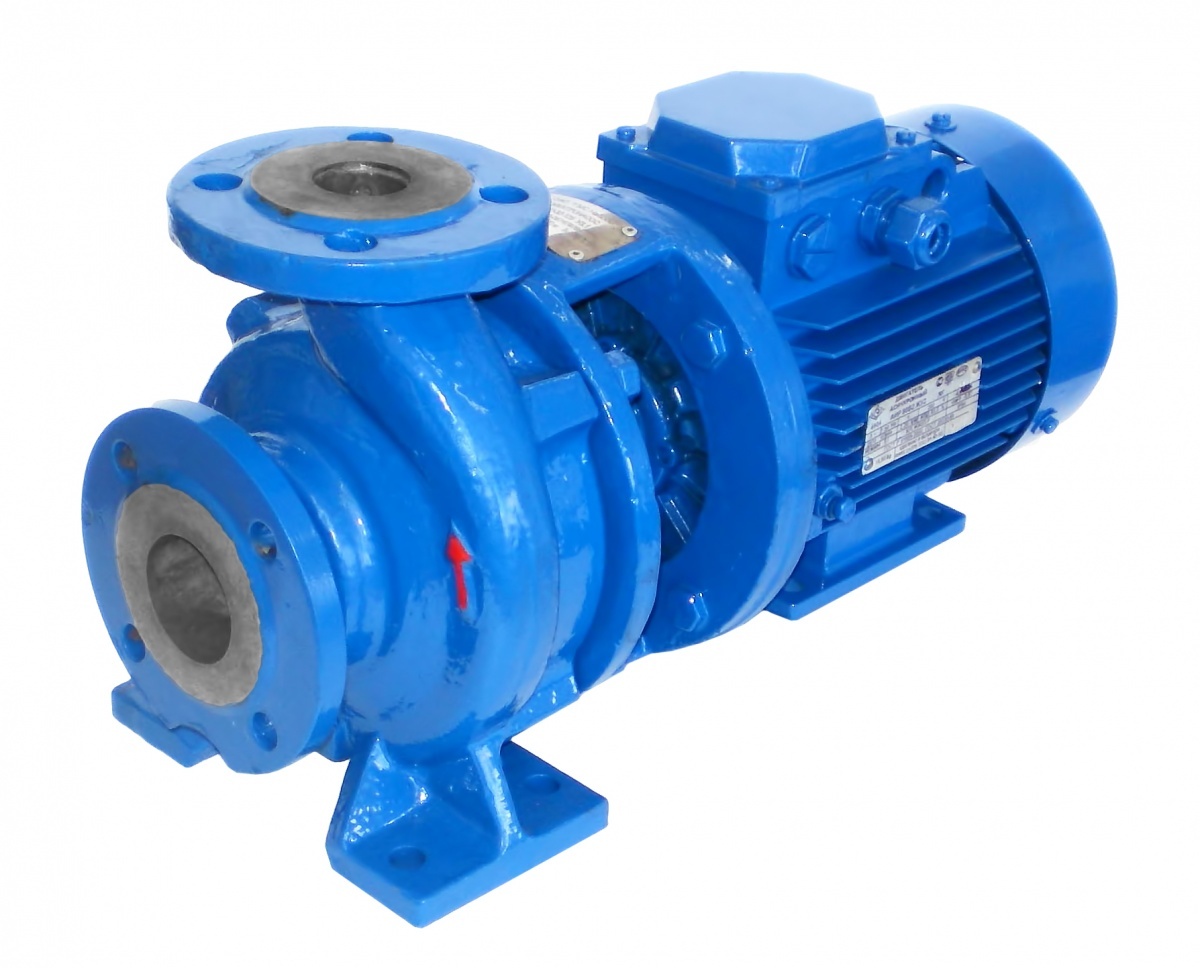

Электронасос КМ состоит из центробежного насоса и фланцевого электродвигателя с удлиненным концом вала. Направление вращения вала – по часовой стрелке, если смотреть со стороны электродвигателя. Стрелка, указывающая направление вращения, расположена на корпусе насоса.

Корпус насоса представляет собой чугунную отливку, в которой выполнены входной и выходной патрубки, спиральная камера и опорные лапы. Корпус насоса соединяется с фланцем электродвигателя с помощью фонаря.

Рабочее колесо представляет собой отливку из чугуна и закреплено на валу шпонкой и винтом или гайкой.

Уплотнение вала – одинарная мягкая сальниковая набивка или торцовое уплотнение. Для предотвращения износа вала под сальниковой набивкой на валу имеется защитная втулка.

• для перекачивания чистой воды (холодной, горячей до 120°С) в системах водоснабжения структур ЖКХ , муниципальных водоканалов
• для обеспечения дополнительной циркуляции в системах водо- и теплоснабжения жилых и хозяйственных объектов
• в системах подачи технической воды, для обеспечения технологических процессов промышленных предприятий включая нефтеперерабатывающие и металлургические отрасли
• для обеспечения водой садоводческих и дачных посёлков
• в системах пожаротушения жилых и гражданских объектов
• на объектах теплоэнергетики –  для обеспечения работы основных и вспомогательных систем станций связанных с использованием чистой и технической воды

• корпуса насосов имеют собственные опорные лапы, что позволяет производить разборку насоса без отсоединения трубопроводов
• компактность конструкции;
• отсутствие необходимости центровки агрегата и как следствие более низкие уровни вибрации и шума;
