Насосы К , 1К консольные для холодного и горячего водоснабжения

Например    1К 80-50-200а-т-Е У3.1  ТУ 3631-096-05747979-97, где :

• 1 – индекс модернизации насоса;
• К – консольный насос;
• 80 – диаметр входного патрубка, мм;
• 50 – диаметр выходного патрубка, мм;
• 200 –диаметр рабочего колеса (условный), мм;
• а - индекс обточки рабочего колеса:
• а,б,в - уменьшенный диаметр рабочего колеса,
• л, м - увеличенный диаметр рабочего колеса
• т - тип уплотнения:
• с - сальниковое уплотнение,
• т- торцовое уплотнение
• Е - для насосов (агрегатов), предназначенных для эксплуатации во взрыво- и пожароопасных производствах  по ГОСТ 31839-2012. Для насосов общепромышленного назначения  индекс не проставляется.
• У3.1 – климатическое исполнение и категория размещения.

Например  К45/30 У3.1 ТУ3631-226-05747979-2003, где:

• К - консольный
• 45 - подача, м³/ч
• 30 - напор, м
• У3.1 - климатическое исполнение

Насосы центробежные консольные типа К, 1К и агрегаты электронасосные на их основе предназначены для перекачивания технической воды (кроме морской), а также других жидкостей сходных с водой по плотности, вязкости, химической активности с рН=6…9, с содержанием твердых включений не более 1% по массе, размером не более 0,2 мм. Температура перекачиваемой жидкости:

• для насосов 1К80-50-200, 1К80-65-160, 1К100-80-160, 1К100-65-200, 1К100-65-250, 1К150-125-315 – от -10 до +105⁰С;

• для всех остальных насосов К, 1К  - от -10 до +85⁰С;

Насосы (агрегаты) К, 1К относятся к изделиям общего назначения вид 1 (восстанавливаемые) ГОСТ 27.003-90 и выпускаются в климатическом исполнении У3.1 и Т2 по ГОСТ 15150-69 .

Насосы (агрегаты) 1К соответствуют требованиям ТР ТС 010/2011.

Насосы 1К  ТУ 3631-096-05747979-97 с торцовым уплотнением вала, укомплектованные взрывозащищенными двигателями, соответствуют требованиям ТР ТС 012/2011  и предназначены для установки во взрывоопасных и пожароопасных помещениях; взрывозащищенное оборудование - группа II, уровень взрывозащиты Gb- «высокий», вид взрывозащиты «с» - защита конструкционной безопасностью по ГОСТ 31441.1-2011,  ГОСТ 31441.5-2011,  ГОСТ 30852.1-2011, температурный класс – Т3 (200 °С) по  ГОСТ 30852.0-2002 и ГОСТ 30852.5-2002. Классы  взрывоопасных зон  1, 2  ГОСТ 30852.9-2002 и класса В-1а по ПУЭ (издание седьмое).

Насосы и агрегаты разработаны с учетом поставки на экспорт.

Общие требования безопасности насоса и агрегата соответствуют ГОСТ 31839-2012.

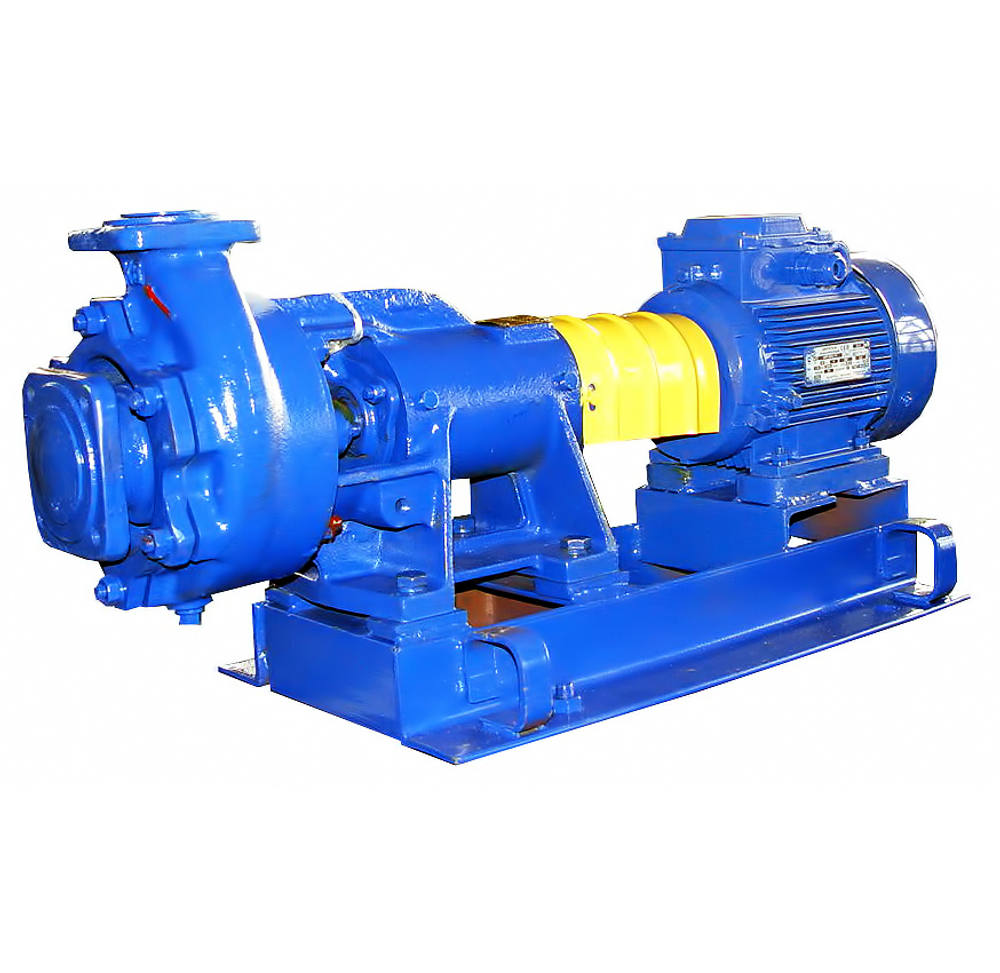

Насосы типа К, 1К – центробежные, горизонтальные, консольные, с сальниковым или торцовым уплотнением вала.

Корпус насоса представляет чугунную отливку, в которой выполнены входной и выходной патрубки, спирально-кольцевой отвод и опорные лапы. Входной патрубок расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен в одной плоскости с осью вращения.

Рабочее колесо - центробежное, одностороннего входа, закрытого типа. Подвод жидкости к рабочему колесу осевой. Рабочее колесо разгружено от действия осевой силы на насосах с условным диаметром рабочего колеса 200-315мм разгрузочными отверстиями, выполненными на основном диске колеса, а на насосах с условным диаметром рабочего колеса 160мм – импеллером, выполненным на основном диске колеса.

Вал насоса приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Допускается применение других типов муфт. Опорами служат два радиально-упорных или радиальных подшипника, установленных в кронштейне.

Присоединительные размеры фланцев – по ГОСТ12815-80, тип 1.

• для перекачивания чистой (холодной/горячей) воды в системах водоснабжения структур ЖКХ , муниципальных водоканалов
• для обеспечения дополнительной циркуляции в системах водо- и теплоснабжения жилых и хозяйственных объектов
• в системах подачи технической воды, для обеспечения технологических процессов промышленных предприятий включая нефтеперерабатывающие и металлургические отрасли
• для обеспечения водой садоводческих и дачных посёлков
• в системах пожаротушения нефтегазовой промышленности, жилых и гражданских объектов
• на объектах теплоэнергетики – ТЭС, АЭС, для обеспечения работы основных и вспомогательных систем станций связанных с использованием чистой и технической воды

• корпуса насосов имеют собственные опорные лапы, что позволяет производить разборку насоса без отсоединения трубопроводов (за исключения насосов 1К8/18, 1К20/30, К45/30, К160/30, К290/30);
• различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации;
• применение сальниковой набивки из современных материалов на основе терморасширенного графита значительно сокращает время на обслуживание и ремонт насоса;
• применение торцового уплотнения в конструкции насоса позволило расширить область применения насосного агрегата. При агрегатировании с взрывозащищенными двигателями данные агрегаты допускаются к применению во взрыво- и пожароопасных производствах.
