Электронасосы типа ЦГ предназначены для перекачивания в стационарных условиях более 500 наименований химически активных, агрессивных, токсичных, горючих и других жидкостей, пары которых могут образовывать с воздухом взрывоопасные смеси, с массовой долей твердых неабразивных включений до 0,2%, размером частиц до 0,2мм.

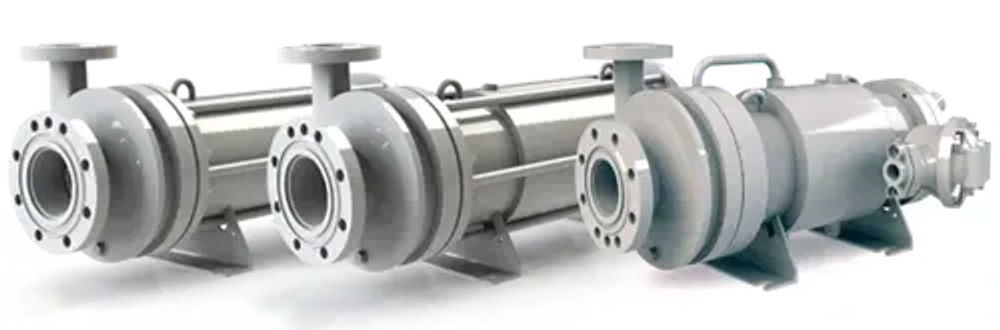

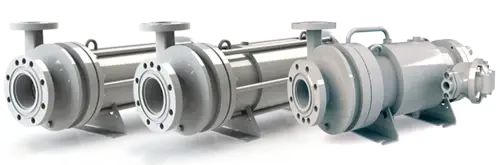

Насос типа ЦГ по конструкции герметичный центробежный горизонтальный моноблочный насос во взрывозащищенном исполнении
| ОБОЗНАЧЕНИЕ ЭЛЕКТРОНАСОСА___ | Подача ном., м3/ч | Интервал, м3/ч | Напор ном., м | Кав.
запас, м | Мощ-ть эл.дв., кВт | Температура перекач-го, ºС | ГАБАРИТЫ, мм | Масса, кг | Вид охлаж-дения |
| Марка | Q ном | Q…Q | Н | Δh | Рн | Т | Габариты | М | Охл. |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| ЦГ6,3/20-1,1-2 (5) | 6,3 | 2,5-9,5 | 20 | 0,9 | 1,1 | -40…+100 | 580×370×280 | 75 | Б/о |
| ЦГ6,3/20-1,1-3 | 1,2 | +100…+360 | 115 | Ж |
| ЦГ6,3/32-2,2-2 (5) | 2,0-9,5 | 32 | 0,9 | 2,2 | -40…+100 | 640×380×290 | 86 | Б/о |
| ЦГ6,3/32-2,2-3 (6) | 1,2 | +100…+360 | 125 | Ж |
| ЦГ6,3/32-2,2-5С | 0,9 | -40…+100 | 670×440×310 | 98 | Б/о |
| 1ЦГ12,5/50-4-2 (5) | 12,5 | 3,5-18 | 50 | 1,0 | 4,0 | -40…+100 | 755×400×340 | 100 | Б/о |
| 1ЦГ12,5/50-4-2С | 130 |
| 2ЦГ12,5/50-4-3 | +100…+360 | 780×400×340 | 110 | Ж |
| 2ЦГ12,5/50-4-6 | 115 |
| ЦГ25/12,5-3Б-1 | 25 | 17,5-37,5 | 12,5 | 0,8 | 3,0 | -40…+50 | 700×420×390 | 130 | Б/о |
| ЦГ25/20-3-2 (5) | 18-36 | 20 | 2,6 | -40…+100 | 700×360×290 | 95 |
| ЦГ25/20-3-3 (6) | 1,9 | +100…+360 | 695×395×290 | 103 | Ж |
| 1ЦГ25/50-7,5-1 (4) | 15-37,5 | 50 | 1,5 | 7,5 | -40…+50 | 790×445×365 | 140 | Б/о |
| 1ЦГ25/50-7,5-1С |
| 1ЦГ25/50-7,5-2 (5) | -40…+100 | 148 | Ж |
| 1ЦГ25/50-7,5-3 (6) | 1,8 | +100…+360 | 830×445×365 | 162 |
| 1ЦГ25/50-7,5-5С | 1,5 | -40…+100 | 790×445×365 | 150 |
| 2ЦГ25/50-5,5-1 (4) | 5,5 | -40…+50 | 790×435×370 | 140 | Б/о |
| 2ЦГ25/50-5,5-1С | 790×435×370 | 140 |
| 2ЦГ25/50-5,5-2 (5) | -40…+100 | 790×435×370 | 140 | Ж |
| 2ЦГ25/50-5,5-3 (6) | 1,8 | +100…+360 | 790×460×370 | 150 |
| 2ЦГ25/50-5,5-5С | 1,5 | -40…+100 | 790×435×370 | 140 |
| ЦГ25/80-15-4 | 10-40 | 80 | 1,8 | 15 | -40…+50 | 950×425×420 | 190 | Б/о |
| ЦГ25/80-15-5 (5C) | -40…+100 | Ж |
| 2ЦГ25/80-11-4 | 1,5 | 11 | -40…+50 | 885×445×420 | 170 | Б/о |
| 2ЦГ25/80-11-5 | -40…+100 | Ж |
| 2ЦГ25/80-11-5С | 885×495×420 | 175 |
| 2ЦГ25/80-11-6 | 1,8 | +100…+360 | 1100×470×420 | 220 |
| ЦГ50/12,5-5,5Б-1 | 50 | 35-65 | 12,5 | 1,0 | 5,5 | -40…+50 | 800×460×440 | 175 | Б/о |
| 3ЦГ50/50-15-1 (4) | 25-75 | 50 | 2,3 | 15 | -40…+50 | 940×410×390 | 180 | Б/о |
| 3ЦГ50/50-15-2 (5) | -40…+100 | Ж |
| 3ЦГ50/50-15-3 (6) | 2,5 | +100…+360 | 970×460×390 |
| 3ЦГ50/50-15-5С | | 25-75 | 50 | 2,3 | | -40…+100 | 940×410×390 | 180 | Ж |
| 3ЦГ50/50-15-6С | 2,5 | 15 | +100…+360 | 970×500×390 | 215 |
| 4ЦГ50/50-11-1 (4) | 2,3 | 11 | -40…+50 | 875×430×370 | 160 | Б/о |
| 4ЦГ50/50-11-2 (5) | -40…+100 | Ж |
| 4ЦГ50/50-11-3 (6) | 2,5 | +100…+360 | 920×460×370 | 180 |
| 4ЦГ50/50-11-5С | 2,3 | -40…+100 | 875×480×370 | 165 |
| 4ЦГ50/50-11-6С | 2,5 | +100…+360 | 920×500×390 | 185 |
| 2ЦГ50/80-30-4 | 50 | 80 | 2,2 | 30 | -40…+50 | 1040×590×485 | 335 | Б/о |
| 2ЦГ50/80-30-5 | -40…+100 | Ж |
| 4ЦГ50/80-22-4 | 22 | -40…+50 | 970×590×445 | 280 | Б/о |
| 4ЦГ50/80-22-5 | -40…+100 | Ж |
| 4ЦГ50/80-22-6 | +100…+360 | 1150×600×500 | 345 |
| 5ЦГ50/80-К-18,5М-4Л | 18,5 | -100…-40 | 970×690×445 | 280 | Б/о |
| 6ЦГ50/80-22-4 | 22 | -40…+50 | 950×550×510 | 320 |
| 6ЦГ50/80-22-5 | -40…+100 | Ж |
| 6ЦГ50/80-22-6 | +100…+360 | 1155×550×500 | 370 |
| 7ЦГ50/80-К-18,5М-4Л | 18,5 | -100…-40 | 930×640×510 | 310 | Б/о |
| 1ЦГ50/125-41-5 | 125 | 41 | -40…+100 | 1130×580×535 | 390 | Ж |
| ЦГ100/32-15-1 (4) | | 65-140 | 32 | 3,5 | | -40…+50 | 1010×440×400 | 205 | Б/о |
| ЦГ100/32-15-2 (5) | 15 | -40…+100 | Ж |
| ЦГ100/32-15-3 (6) | +100…+360 | 1010×440×415 | 225 | Ж |
| 1ЦГ100/32-11-1 (4) | 11 | -40…+50 | 880×465×380 | 190 | Б/о |
| 1ЦГ100/32-11-2 (5) | -40…+100 | Ж |
| 1ЦГ100/32-11-3 (6) | +100…+360 | 920×490×380 | 205 |
| 1ЦГ100/32-11-6С | 1080×530×400 | 235 |
| 3ЦГ100/50-30-4 | 100 | 70-140 | 50 | 3,8 | 30 | -40…+50 | 1030×560×505 | 330 | Б/о |
| 3ЦГ100/50-30-5 | -40…+100 | Ж |
| 3ЦГ100/50-30-5C |
| 1ЦГ100/80-45-5 | 65-140 | 80 | 3,0 | 45 | 1090×620×520 | 400 |
| 2ЦГ100/80-37-5 | 37 | 1090×620×470 | 330 |
| 2ЦГ100/80-37-6 | 3,3 | +100…+360 | 1100×570×520 | 410 |
| 3ЦГ100/80-37-5 | -40…+100 | 1010×440×400 | 380 |
| 3ЦГ100/80-37-6 | +100…+360 | 1310×570×500 | 450 |
| 4ЦГ100/125Н-К-55М-4Л | 125 | 2,0 | 55 | -70…+30 | 1185×800×485 | 450 | Б/о |
| 5ЦГ100/125-75-5 | 3,0 | | -40…+100 | 1227×700×485 | 485 | Ж |
| 5ЦГ100/125-75-6 | 75 | +100…+360 | 1365×645×585 | 600 |
| 6ЦГ100/125-75-5 | 3,3 | -40…+100 | 1220×580×610 | 540 |
| ЦГ100/200-132-5 | 30-150 | 200 | 3,0 | 132 | 1410×825×610 | 800 |
| 3ЦГ200/50-37-5 | 200 | 100-300 | 50 | 4,8 | 37 | 1130×660×520 | 360 |
| 4ЦГ200/50-45-5 | 45 | 1165×610×540 | 400 |
| 2ЦГ200/80-75-5 | 150-250 | 80 | 4,5 | 75 | 890×535×420 | 485 |
| 2ЦГ200/80-75-6 | +100…+360 | 1355×715×565 | 535 |
Обозначения -1 марка насоса, следующие колонки характеристики насоса: - 2; Номинальная подача, м3/ч; - 3; Рабочий интервал подач, м3/ч - 4; Напор при номинальной подаче, м - 5; Допускаемый кавитационный запас при номинальной подаче, м - 6; Номинальная мощность встроенного двигателя, кВт - 7; Температура перекачиваемой жидкости, °C -8 и 9 габаритные размеры и масса агрегата - 10; Вид охлаждения жидкостное (Ж) или без охлаждения (Б/О)
Электронасосы выпускаются в следующих исполнениях по материалу:
- А - углеродистая сталь;
- Е - нержавеющая сталь 10Х17Н13М2Т, 12Х18Н12М3ТЛ;
- К - нержавеющая сталь 12Х18Н10Т, 12Х18Н9ТЛ;
- К1 - экономнолегированная сталь 12Х21Н5Т, 10Х21Н5ТЛ
Примеры обозначения: Электронасос центробежный герметичный ЦГ-6,3/32к-2,2-5-У2 , Насос 4ЦГ50/80Е-22-5-У2

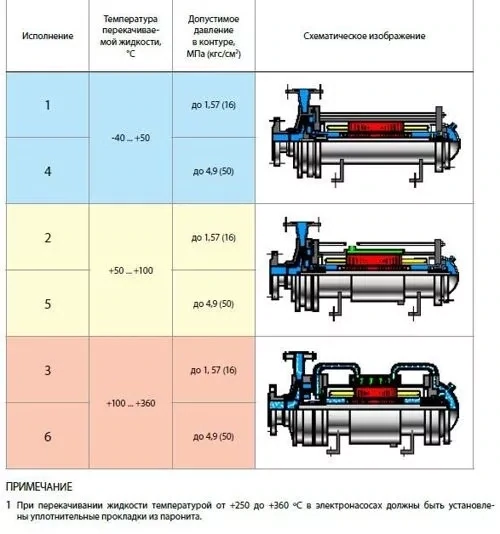

Конструктивные исполнения насосов взависимости от температуры перекачиваемой жидкости и давления в контуре
Маркировка взрывозащиты: - для электронасосов исполнений 1, 2, 4, 5 - 1ЕхdsIIВТ4 Х;
- для электронасосов исполнений 1С, 2С, 5С - 1ЕхdsIIСТ4 Х;
- для электронасосов исполнений 3, 6 - 1ЕхdsIIВТ1 – Т4 Х;
- для электронасосов исполнений 6 С - 1ЕхdsIIСТ1 – Т4 Х.
| |
Моноблочная, бессальниковая, взрывозащищенная конструкция и специальные материалы электронасосов обеспечивают:
– полную герметичность технологического процесса (отсутствие утечек электронасосов);
– сохранение стерильности и чистоты перекачиваемого продукта;
– безопасность персонала и окружающей среды;
– долговечность, надежность и экономичность в эксплуатации;
– практическое отсутствие шума и вибрации.
Применяются в химической, нефтяной, нефтехимической, газовой, топливно-энергетической, микробиологической и химико- фармацевтической, пищевой, мясомолочной, холодильной и перерабатывающей промышленности, металлургии и энергетике.
