Насосы ЭВН для добычи нефти из скважин винтовые сдвоенные погружные

Например   2 ЭВН 5-12-1000 В5  ТУ 3665-024-05747979-99, где :

• 2 - Насос комплектуется шестиполюсным электродвигателем с частотой вращения 1000 об/мин или редукторной приставкой, при отсутствии цифры 2 в обозначении насос комплектуется четырёхполюсным двигателем с частотой вращения 1500 об./мин.
• ЭВН - обозначение насоса: Э — привод от погружного двигателя, В — винтовой, Н — насос,
• 5 — группа насоса для колонны обсадных труб диаметром146 мм с минимальным внутренним диаметром 121,7 мм
• 12 - подача, м³/сут
• 1000 - напор, м
• В5 - Климатическое исполнение и категория размещения по ГОСТ 15150—69

Насосы погружные винтовые сдвоенные типа ЭВН 5 и установки на их основе предназначены для откачки пластовой жидкости повышенной вязкости из нефтяных скважин с условным диаметром колонны обсадных труб 146 мм по ГОСТ 632-80. Минимальный внутренний диаметр – 121,7 мм.

Содержание в откачиваемой жидкости механических примесей - не более 0,8 г/л, свободного газа на приеме насоса по объему - не более 50%, воды не более 99%.

Максимальная температура жидкости в пластовых условиях – 343 К (70°С) для насосов с обоймами из резины 2Д-405. Максимальная вязкость жидкости в пластовых условиях - 1×10-3 м²/с.

Установка   состоит из насоса, электродвигателя с гидрозащитой, линии токоподвода с муфтой кабельного ввода, станции управления, и трансформатора.

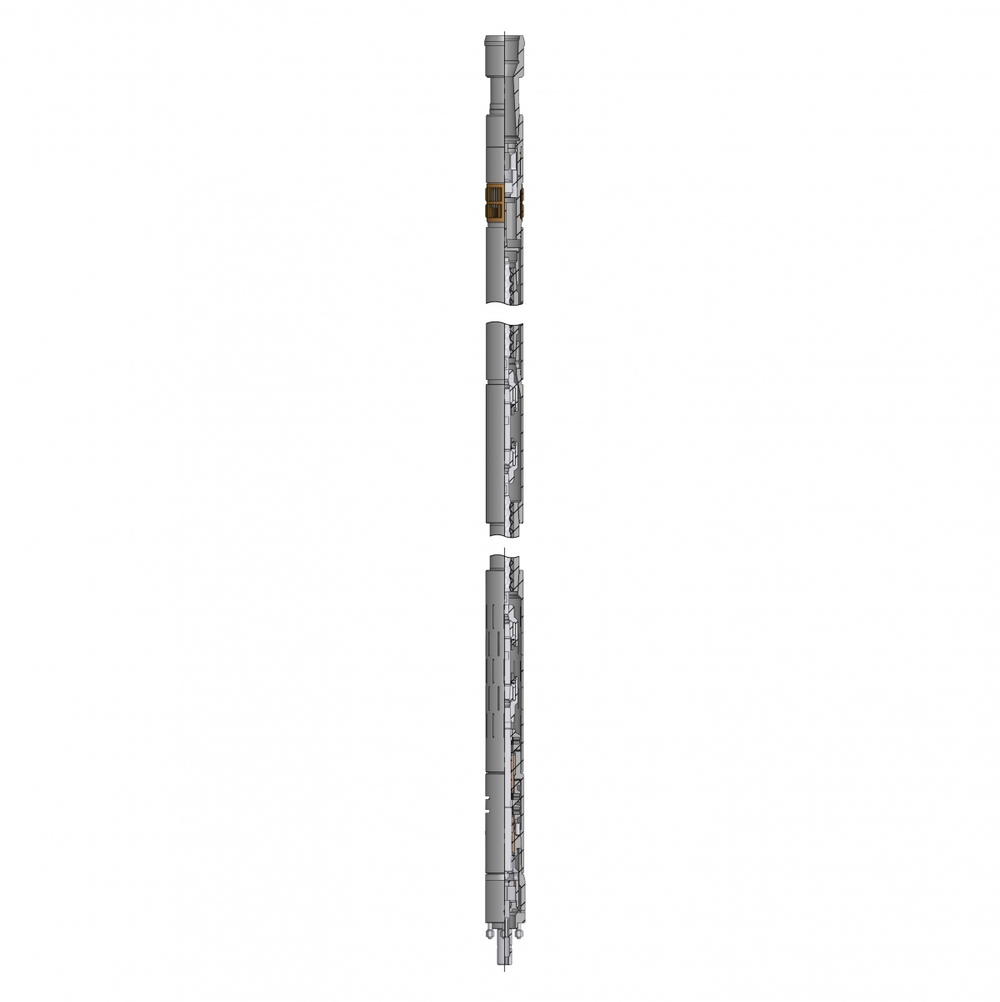

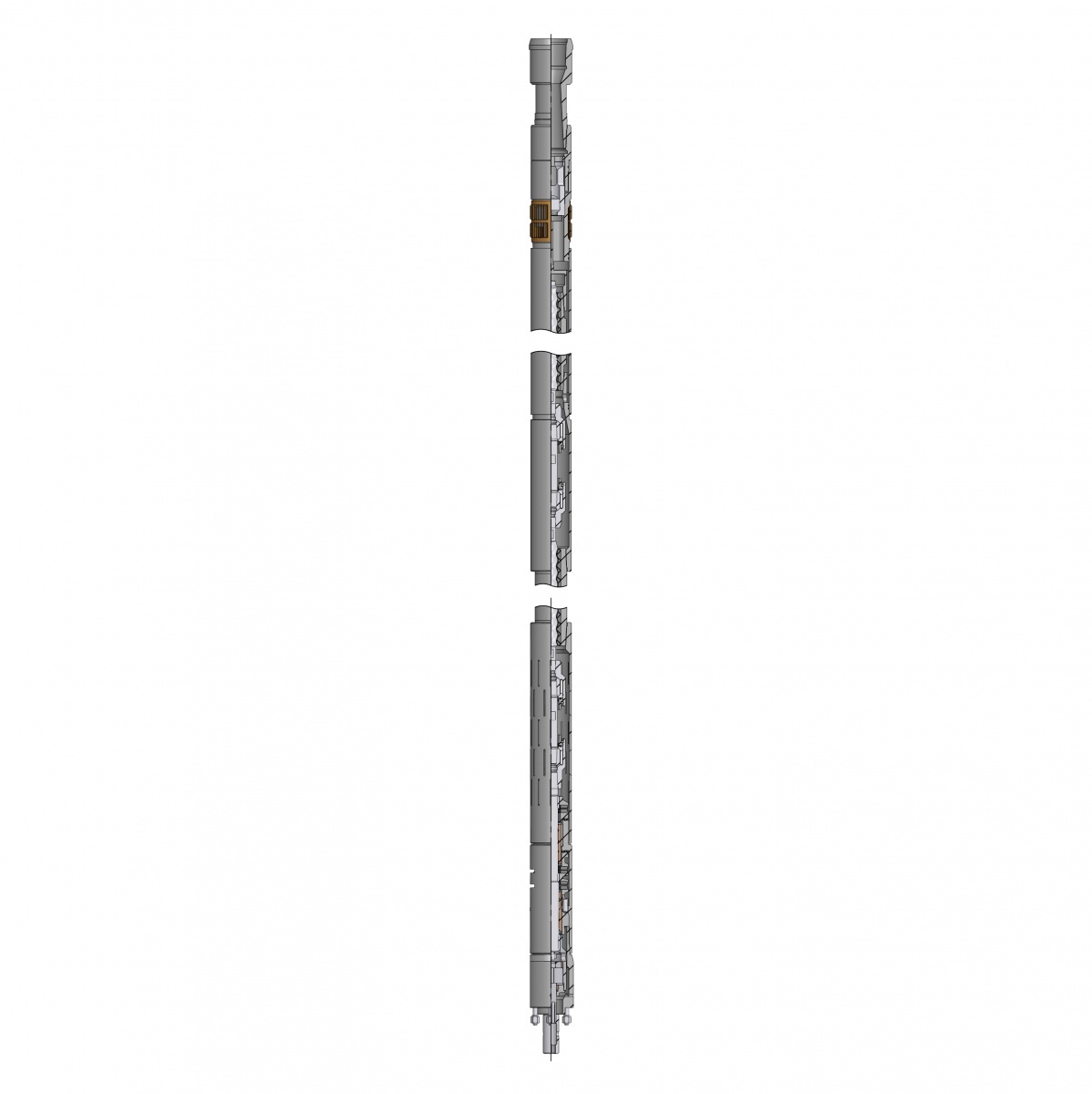

Насос состоит из двух пар рабочих органов (обоймы с винтами) с правым и левым направлением спирали, двух эксцентриковых муфт, основания с пятами из силицированного графита, обгонной муфты, предохранительного клапана и корпусных деталей.

В верхней части насоса расположен предохранительный клапан. Тип клапана оговаривается при заказе. В насосах исполнения К  используется специальная приставка, устанавливаемая между протектором и электродвигателем, которая исключает попадание глинистого раствора в зону пусковой муфты.

Погружной насосный агрегат на насосно-компрессорных трубах спускается в скважину. К трубам специальными поясами крепится кабель. Запуск электродвигателя осуществляется через устройство комплектное. При работе установки крутящий момент через вал протектора, пусковую муфту, приводной вал и эксцентриковые муфты насоса передается рабочим винтам.

Жидкость через фильтры засасывается одновременно верхней и нижней винтовыми парами.

Две пары рабочих органов (обойма-винт) работают параллельно и создают давление, необходимое для подъема жидкости на поверхность. Подача насоса равна сумме подач двух рабочих пар, а напор насоса равен напору каждой рабочей пары.

• нефтегазодобывающими компаниями для добычи тяжелой высоковязкой нефти с большим содержанием механических примесей из мало- и среднедебитных и высокообводненных  скважин при этом насосы работают на пониженной частоте  вращения (100-500 об/мин), что может увеличить их гарантированный ресурс наработки до 700-800 суток
• нефтегазодобывающими компаниями в качестве более эффективного и дешевого метода механизированной добычи нефти, основанного на малой энерго- и металлоемкости, заменяющего традиционный способ подъема нефти центробежными и штанговыми насосами

• насосы оборудованы предохранительной муфтой, предотвращающей поломку насоса при запуске с неправильным направлением вращения;
• способны перекачивать жидкости с большой вязкостью.
• применение насосов возможно в широком диапазоне подач, за счет возможности изменения подачи, путем изменения частоты вращения;
• насосы ЭВН работают на пластовых жидкостях с большим содержанием газа, не требуют установки газосепаратора перед насосом
