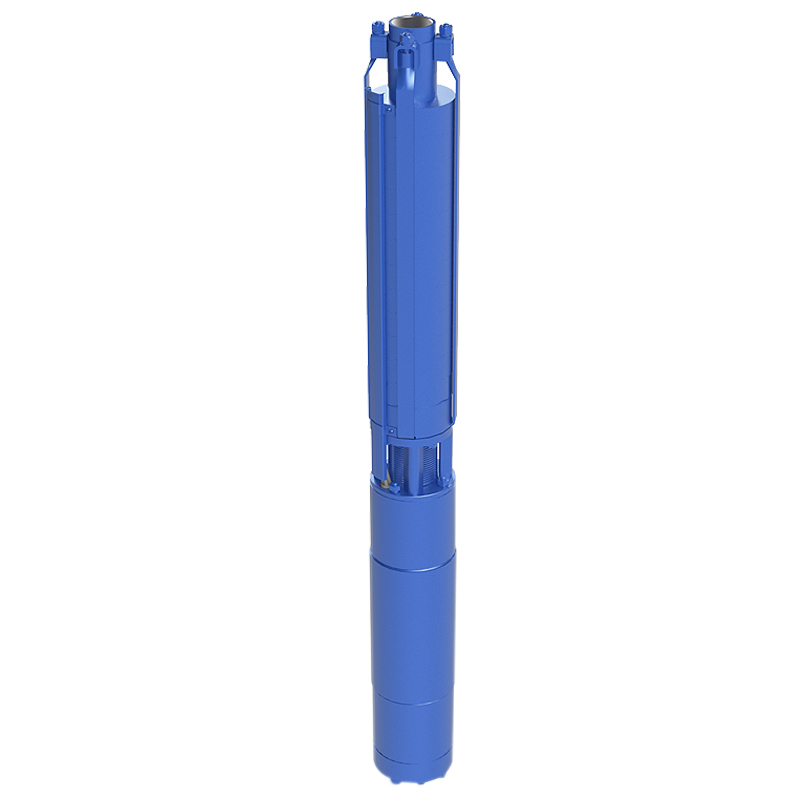

Агрегат ЭЦВ 5 представляет собой агрегат, состоящий из электрического двигателя, насоса и др. вспомогательных узлов.
Агрегат ЭЦВ 5 предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, температурой до 30°С, массовой долей твердых механических примесей – не более 0,01% с размером 0,1 мм, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.
Изготовитель: Акционерное общество «Ливенский завод погружных насосов» в дальнейшем АО «Ливнынасос».
АО «Ливнынасос» оставляет за собой право внесения изменений в конструкцию агрегата с целью улучшения качества.
Технические характеристики
| Типоразмер электронасоса | Номинальные параметры электронасоса | Габаритные размеры в мм, не более | Масса, кг, не более | Диаметр скважины, мм | |||||
|---|---|---|---|---|---|---|---|---|---|
| Подача, м3/час | Напор Н, м | Ток, I, А | КПД эл. двиг, % | Мощность эл. двиг, кВт | D | L | |||
| ЭЦВ 5-4-75 | 4 | 75 | 6.5 | 65 | 2.2 | 120 | 1200 | 42 | 125 |
| ЭЦВ 5-4-80 | 4 | 80 | 8.8 | 65 | 3 | 120 | 1270 | 43 | 125 |
| ЭЦВ 5-4-100 | 4 | 100 | 10 | 68 | 3 | 120 | 1400 | 48 | 125 |
| ЭЦВ 5-4-125 | 4 | 125 | 11 | 68 | 3 | 120 | 1540 | 52 | 125 |
| ЭЦВ 5-4-160 | 4 | 160 | 12 | 72 | 4 | 120 | 1930 | 66 | 125 |
| ЭЦВ 5-6.5-50 | 6.5 | 50 | 6 | 65 | 2.2 | 120 | 1100 | 40 | 125 |
| ЭЦВ 5-6.5-65 | 6.5 | 65 | 6 | 65 | 2.2 | 120 | 1220 | 42 | 125 |
| ЭЦВ 5-6.5-80 | 6.5 | 80 | 10 | 68 | 3 | 120 | 1380 | 49 | 125 |
| ЭЦВ 5-6.5-100 | 6.5 | 100 | 11 | 68 | 3 | 120 | 1560 | 52 | 125 |
| ЭЦВ 5-6.5-120 | 6.5 | 120 | 12 | 72 | 4 | 120 | 1860 | 67 | 125 |
| ЭЦВ 5-6.5-140 | 6.5 | 140 | 12 | 72 | 4 | 120 | 2010 | 67 | 125 |
Примечание:
1. Синхронная частота двигателя 3000 об./мин (50 с-1).
2. Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения +10%, -5%.
3. Допустимые отклонения напоров и подач от номинальных значений указанных в таблице 1, не должно превышать: ±10% для подачи, для насосов с потребляемой мощностью менее 10 кВт, ±8% для напора; для остальных насосов ±9% для подачи, ±7% для напора (ГОСТ 6134).
