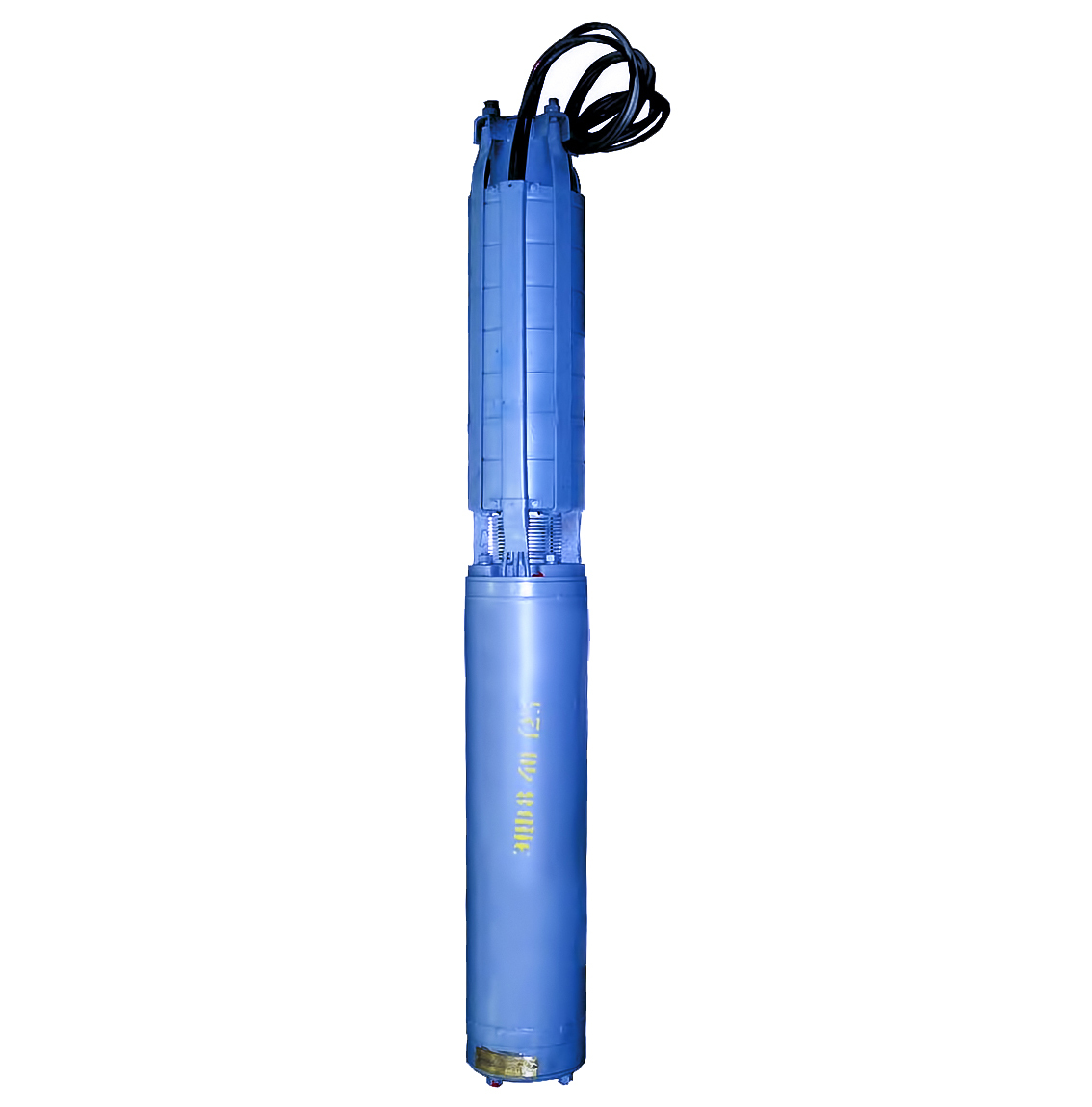

Насосы ЭЦВ, 2ЭЦВ - центробежные скважинные погружные
Предзаказ

Насосы ЭЦВ, 2ЭЦВ - центробежные скважинные погружные

(0)
В корзине шт Перейти
Тип конструкции насоса погружные, многоступенчатые (секционные)
Область применения водозабор из скважины, водоснабжение холодное
Перекачиваемая среда вода чистая

Марки (67), характеристики насосов ЭЦВ :

Марки Подача (номин.), м³/ч Напор, м Мощность двигателя, кВт КПД насоса, % Ток, А Напряжения сети, В Частота тока, Гц
ЭЦВ 8-16-140
 16 140 11 56 24 380 50
ЭЦВ 8-16-160
 16 160 11 56 24 380 50
ЭЦВ 8-16-180
 16 180 16 56 28 380 50
ЭЦВ 8-16-200
 16 200 16 56 32 380 50
ЭЦВ 8-25-55
 25 55 5.5 51 14 380 50
ЭЦВ 8-25-70
 25 70 7.5 54 16.5 380 50
ЭЦВ 8-25-90
 25 90 9 54 20 380 50
ЭЦВ 8-25-100
 25 100 11 58 24 380 50
ЭЦВ 8-25-125
 25 125 13 58 30 380 50
ЭЦВ 8-25-150
 25 150 16 59 35 380 50
ЭЦВ 8-25-180
 25 180 22 59 46 380 50
ЭЦВ 8-25-230
 25 230 25 59 54 380 50
ЭЦВ 8-25-300
 25 300 32 59 66 380 50
ЭЦВ 8-40-35
 40 35 5.5 53 13.5 380 50
ЭЦВ 8-40-60
 40 60 11 54 24 380 50
ЭЦВ 8-40-90
 40 90 15 57 33 380 50
ЭЦВ 8-40-110
 40 110 17 58 37 380 50
ЭЦВ 8-40-125
 40 125 20 60 46 380 50
ЭЦВ 8-40-145
 40 145 25 58 54 380 50
ЭЦВ 8-40-150
 40 150 25 58 54 380 50
ЭЦВ 8-40-180
 40 180 30 58 63 380 50
ЭЦВ 10-65-65
 65 65 22 60 45 380 50
ЭЦВ 10-65-100
 65 100 32 62 66 380 50
ЭЦВ 10-65-150
 65 150 45 62 103 380 50
ЭЦВ 10-120-60
 120 60 32 64 66 380 50
ЭЦВ 10-120-80
 120 80 37 64 85 380 50
ЭЦВ 10-120-100
 120 100 45 64 103 380 50
ЭЦВ 10-160-25
 160 25 17 57 37 380 50
ЭЦВ 10-160-50
 160 50 37 59 80 380 50
ЭЦВ 10-160-75
 160 75 45 61 103 380 50
ЭЦВ 10-160-100
 160 100 63 61 130 380 50
ЭЦВ 12-160-35
 160 35 30 58 50 380 50
ЭЦВ 12-160-65
 160 65 45 60 103 380 50
ЭЦВ 12-160-100
 160 100 63 62 130 380 50
ЭЦВ 12-160-140
 160 140 90 63 165 380 50
2ЭЦВ 8-16-140
 16 140 11 56 23 380 50
2ЭЦВ 8-16-160
 16 160 11 56 24 380 50
2ЭЦВ 8-16-180
 16 180 16 56 28 380 50
2ЭЦВ 8-16-200
 16 200 16 56 32 380 50
2ЭЦВ 8-25-55
 25 55 5.5 51 13 380 50
2ЭЦВ 8-25-70
 25 70 7.5 54 15 380 50
2ЭЦВ 8-25-90
 25 90 9 54 19 380 50
2ЭЦВ 8-25-100
 25 100 11 58 23 380 50
2ЭЦВ 8-25-125
 25 125 13 58 28 380 50
2ЭЦВ 8-25-150
 25 150 16 59 32 380 50
2ЭЦВ 8-25-180
 25 180 22 59 41 380 50
2ЭЦВ 8-25-230
 25 230 25 59 50 380 50
2ЭЦВ 8-25-300
 25 300 32 59 64 380 50
2ЭЦВ 8-40-35
 40 35 5.5 53 13 380 50
2ЭЦВ 8-40-60
 40 60 11 54 23 380 50
2ЭЦВ 8-40-90
 40 90 15 57 31 380 50
2ЭЦВ 8-40-110
 40 110 17 58 35 380 50
2ЭЦВ 8-40-125
 40 125 20 60 44 380 50
2ЭЦВ 8-40-145
 40 145 25 58 50 380 50
2ЭЦВ 8-40-150
 40 150 25 58 52 380 50
2ЭЦВ 8-40-180
 40 180 30 58 61 380 50
2ЭЦВ 10-65-65
 65 65 18.5 60 40 380 50
2ЭЦВ 10-65-100
 65 100 32 62 58 380 50
2ЭЦВ 10-65-150
 65 150 45 62 99 380 50
2ЭЦВ 10-120-60
 120 60 30 64 60 380 50
2ЭЦВ 10-120-80
 120 80 37 64 82 380 50
2ЭЦВ 10-120-100
 120 100 45 64 95 380 50
2ЭЦВ 12-160-35
 160 35 22 58 46 380 50
2ЭЦВ 12-160-65
 160 65 45 60 92 380 50
2ЭЦВ 12-160-100
 160 100 65 62 130 380 50
2ЭЦВ 12-160-140
 160 140 90 63 162 380 50

Условное обозначение

Например,  2ЭЦВ 8-25-100 ТУ 26-06-1659-92, где :



  • ЭЦВ - агрегат с комплектацией электродвигателем ПЭДВ

  • 2ЭЦВ - агрегат с комплектацией электродвигателем ДАП

  • 8 - внутренний диаметр обсадной трубы скважины, мм, уменьшенный в 25 раз

  • 25 – номинальная подача, м3/ч

  • 100 – номинальный напор, м



Назначение

Агрегат электронасосный центробежный скважинный погружной ЭЦВ предназначен для подъёма из скважин воды с общей минерализацией (сухой остаток) не более 1500 мг/л с водородным показателем (рН) 6,5...9,5, с температурой до 298 К (25 °С), массовой долей твёрдых механических примесей - не более 0,01 %, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.

Агрегат может быть использован для промышленного и сельскохозяйственного водоснабжения, а также для орошения и понижения уровня грунтовых вод.

Агрегат относится к изделиям общего назначения вида I, восстанавливаемый по ГОСТ 27.003.

Вид климатического исполнения У * ГОСТ 15150 .

Агрегат не предназначен для эксплуатации во взрывоопасных и пожароопасных производствах.

Агрегат может комплектоваться электродвигателями ДАП или ПЭДВ. При комплектации электродвигателем ПЭДВ агрегат имеет условное обозначение ЭЦВ. При комплектации электродвигателем ДАП агрегат имеет условное обозначение 2ЭЦВ.

Конструкция

Агрегат состоит из центробежного насоса и электродвигателя.

Насос выполнен многоступенчатым. Ступени соединяются между собой стяжками из стальной ленты или шпильками. Вал с рабочими колесами и втулками образует ротор насоса, который вращается в резинометаллических подшипниках.

Электродвигатель - трехфазный асинхронный с короткозамкнутым ротором, погружной, с синхронной частотой вращения 50 с-1 (3000 об/мин). Охлаждение электродвигателя производится омыванием откачиваемой водой. Направление вращения ротора правое (по часовой стрелке), если смотреть со стороны насосной части.

Рабочее положение агрегата – вертикальное или горизонтальное (по согласованию с предприятием-изготовителем). При вертикальной установке агрегата нагрузки от трубопровода на напорный патрубок отсутствуют.

При горизонтальной установке установить агрегат на специальные опоры и учесть минимальный уровень воды (min 0,5 м). Рекомендуется дополнительно на агрегат устанавливать охлаждающий кожух. Нагрузки от трубопровода на напорный патрубок исключить (например, закрепить трубопровод на соответствующих опорах рядом с агрегатом).

Применение

  • для обеспечения водоснабжения в структурах водоканалов и ЖКХ
  • для водоснабжения частных хозяйств использующих воду артезианских скважин
  • в системах орошения сельскохозяйственных угодий, где отсутствуют наземные источники воды
  • на промышленных предприятиях для обеспечения питьевой и технической водой
  • на объектах теплоэнергетики для обеспечения питьевой и технической  водой из артезианских скважин
  • для аварийной откачки воды и сходных с водой по вязкости жидкостей из затопленных шахт

Особенности/преимущества

Для ЭЦВ:
  • Состоят из асинхронного электродвигателя серии ПЭДВ с улучшенным охлаждением и многосекционной центробежной насосной части, соединенных между собой жесткой муфтой.
  • Ротор насоса и ротор электродвигателя вращаются в резинометаллических подшипниках, позволяющих перекачивать воду с небольшим содержанием механических примесей (до 0,01% по массе).
Для 2ЭЦВ:
  • Представляют собой агрегат, состоящий из герметичного электрического двигателя ДАП и многосекционной центробежной насосной части.
  • Внутренняя полость электродвигателя изолирована от перекачиваемой воды, тем самым исключена возможность попадания песка в подшипники электродвигателя и выхода электронасоса из строя по этой причине.
  • Исключена коррозия статорных и роторных пластин, что позволяет значительно увеличить ресурс электродвигателя и обеспечить высокий КПД в течение всего срока эксплуатации электронасоса.
