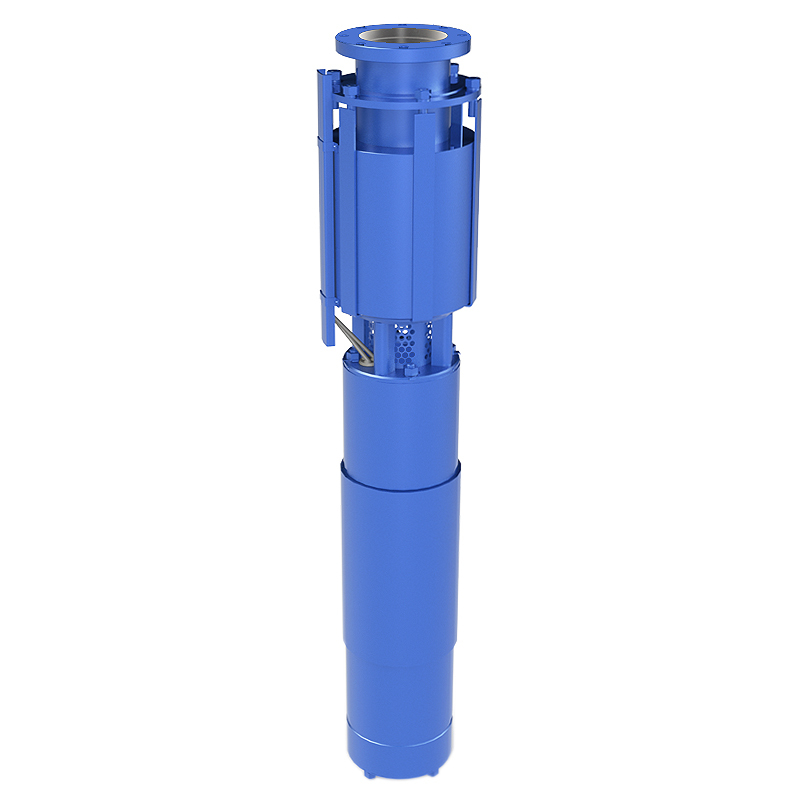

Агрегат ЭЦВ 12 представляет собой агрегат, состоящий из электрического двигателя, насоса и др. вспомогательных узлов.
Агрегат ЭЦВ 12 предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, температурой до 30°С, массовой долей твердых механических примесей – не более 0,01% с размером 0,1 мм, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.
Изготовитель: Акционерное общество «Ливенский завод погружных насосов» в дальнейшем АО «Ливнынасос».
АО «Ливнынасос» оставляет за собой право внесения изменений в конструкцию агрегата с целью улучшения качества.
Технические характеристики
| Типоразмер электронасоса | Номинальные параметры электронасоса | Габаритные размеры в мм, не более | Масса, кг, не более | Диаметр скважины, мм | |||||
|---|---|---|---|---|---|---|---|---|---|
| Подача, м3/час | Напор Н, м | Ток, I, А | КПД эл. двиг, % | Мощность эл. двиг, кВт | D | L | |||
| ЭЦВ 12-160-35 нро* | 160 | 35 | 301 | ||||||
| ЭЦВ 12-160-65 нро | 160 | 65 | 93 | 86 | 45 | 281 | 1345 | 220 | 301 |
| ЭЦВ 12-160-100 нро | 160 | 100 | 133 | 86 | 55 | 281 | 1480 | 246 | 301 |
| ЭЦВ 12-160-140 нро | 160 | 140 | 165 | 86 | 75 | 281 | 1705 | 301 | 301 |
| ЭЦВ 12-160-175 нро | 160 | 175 | 225 | 86 | 110 | 281 | 2025 | 402 | 301 |
| ЭЦВ 12-160-200 нро | 160 | 200 | 278 | 86 | 130 | 281 | 2265 | 435 | 301 |
| ЭЦВ 12-200-35 нро | 200 | 35 | 69 | 85 | 33 | 281 | 1425 | 219 | 301 |
| ЭЦВ 12-200-70 нро | 200 | 70 | 120 | 86 | 55 | 281 | 1725 | 261 | 301 |
| ЭЦВ 12-200-105 нро | 200 | 105 | 190 | 86 | 90 | 281 | 2235 | 361 | 301 |
| ЭЦВ 12-200-140 нро | 200 | 140 | 270 | 86 | 110 | 281 | 2750 | 463 | 301 |
| ЭЦВ 12-210-25 нро | 210 | 25 | 55 | 86 | 22 | 281 | 1340 | 161 | 301 |
| ЭЦВ 12-210-55 нро | 210 | 55 | 98 | 86 | 45 | 281 | 1680 | 251 | 301 |
| ЭЦВ 12-210-100 нро | 210 | 100 | 190 | 86 | 90 | 281 | 2235 | 361 | 301 |
| ЭЦВ 12-250-35 нро | 250 | 35 | 75 | 86 | 37 | 281 | 1365 | 202 | 301 |
| ЭЦВ 12-250-70 нро | 250 | 70 | 146 | 86 | 75 | 281 | 1870 | 301 | 301 |
| ЭЦВ 12-250-105 нро | 250 | 105 | 235 | 86 | 110 | 281 | 2235 | 361 | 301 |
| ЭЦВ 12-250-140 нро | 250 | 140 | 270 | 86 | 130 | 281 | 2750 | 463 | 301 |
| ЭЦВ 12-255-30 нро | 255 | 30 | 69 | 86 | 33 | 281 | 1425 | 219 | 301 |
Примечание:
1. Синхронная частота двигателя 3000 об./мин (50 с-1).
2. Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения +10%, -5%.
3. Подпор при эксплуатации, не менее 1м, а для насосов ЭЦВ12-200, 210, 250 не менее 2м.
4. * - Параметры будут установлены после проведения испытания агрегатов.
5. Допустимые отклонения напоров и подач от номинальных значений указанных в таблице 1, не должно превышать:
для насосов с потребляемой мощностью менее 10 кВт ±10% для подачи, ±8% для напора; для остальных насосов ±9% для подачи, ±7% для напора (ГОСТ 6134).
