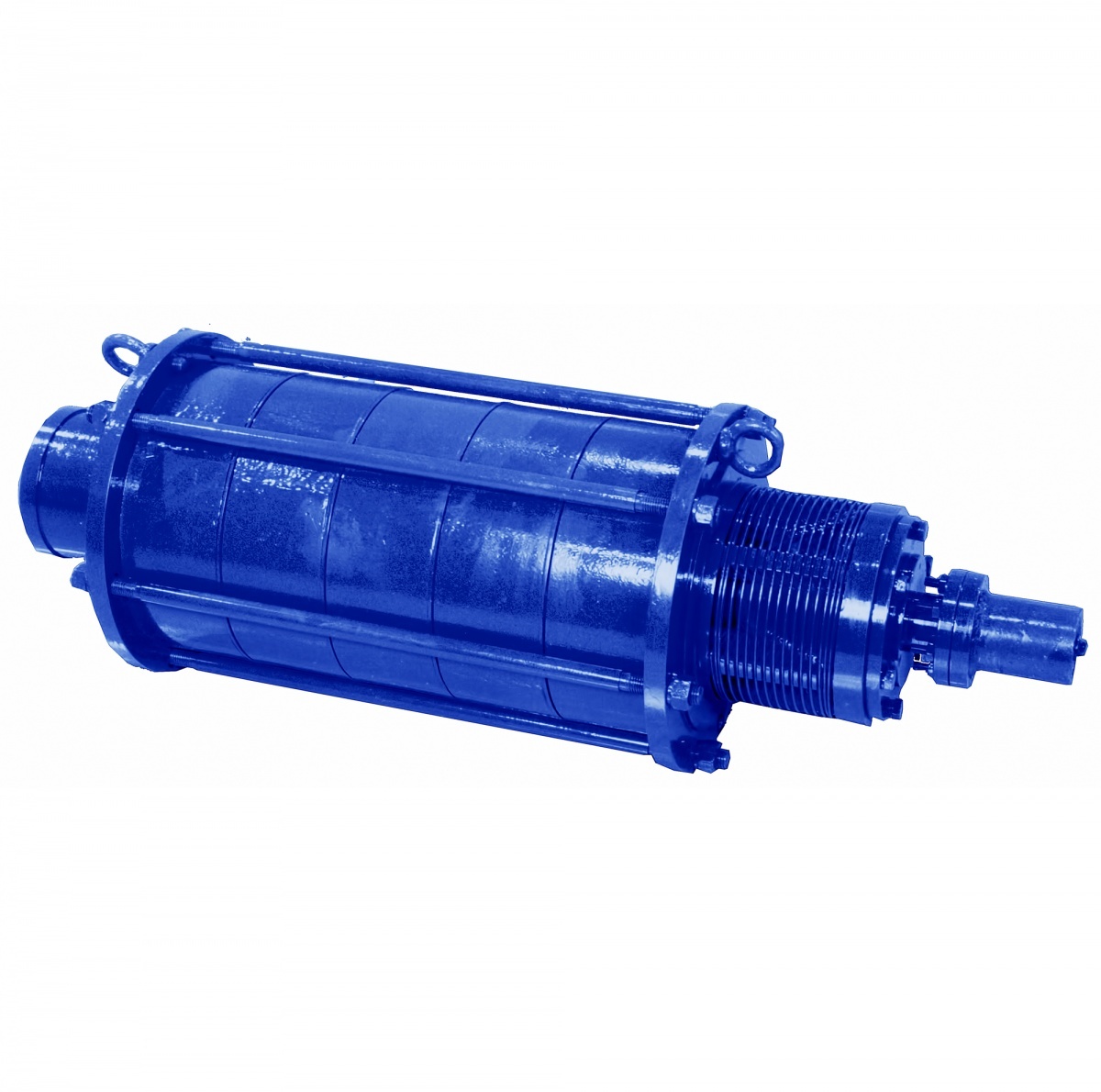

Насосы ЭЦПК многоступенчатые погружные для водозабора из скважин, поддержания пластового давления

Например  1ЭЦПК 16-3000-200 У* ТУ 3631-116-05747979-97,  где :

• 1-порядковый номер модификации;
• ЭЦПК- наименование насоса;
• 16 – диаметр скважины в дюймах;
• 3000 – подача, м³/сут;
• 200 – напор, м;
• У* - климатическое исполнение;

Насосы центробежные погружные типа ЭЦПК и агрегаты электронасосные на их основе предназначены для комплектации насосных установок УЭЦПК 16-3000 и УЭЦПК 16-2000, используемых в нефтедобывающей отрасли для поддержания пластового давления. Могут применяться в других целях для подачи воды и других сходных с водой жидкостей.
Насосы в составе агрегата относятся к изделиям вида I (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении У* ГОСТ 15150-69 (для работы в воде).

Агрегат не предназначен для эксплуатации во взрывоопасных и пожароопасных производствах.

Показатели назначения по перекачиваемым средам приведены в таблице :

Подпор на входе в насос не менее 6 м.

Агрегат типа ЭЦПК входит в комплект насосной установки, состоящей из погружного и наземного оборудования.

К погружному оборудованию относится агрегат типа ЭЦПК (насос, гидрозащита, двигатель (маслонаполненный) или насос и двигатель (водонаполненный), соединенный посредством НКТ с наземным оборудованием.

В состав наземного оборудования входят: силовой кабель, головка колонная, трансформатор, устройство комплектное и контрольно-измерительные приборы (манометры и пр.).

Насос типа ЭЦПК – центробежный, погружной, многоступенчатый, состоящий из секций или пакета ступеней. Насос в виде одной или нескольких секций представляет собой пакет ступеней, помещенный в стальную трубу. Так же, насос может представлять набор пакета ступеней, соединенных стяжными шпильками. Каждая ступень состоит из обоймы с направляющим аппаратом, разгруженного от осевых сил рабочего колеса и двух уплотнительных колец плавающего типа.
Вал с рабочими колесами и втулками образует ротор насоса, который вращается в резинометаллических подшипниках, воспринимающих радиальную нагрузку. Остаточную осевую нагрузку, возникающую от веса столба жидкости в НКТ, воспринимает узел осевой опоры. Охлаждение и смазка опор осуществляется перекачиваемой жидкостью.

Сочленение насоса с приводной частью осуществляется посредством фланцевого соединения. Крутящий момент от вала приводной части к валу насоса передает шлицевая муфта. Направление вращения ротора – правое (по часовой стрелке, если смотреть со стороны нагнетания).

Электродвигатель масло- или водонаполненный (в зависимости от конструкции насоса) трехфазный асинхронный с короткозамкнутым ротором, погружной, с синхронной частотой вращения вала 50 с^-1 (3000 об/мин). Охлаждение электродвигателя производится пластовой жидкостью. Рекомендуется дополнительно на двигатель устанавливать кожух, обеспечивающий необходимую скорость потока пластовой жидкости вдоль двигателя.

• нефтегазодобывающими компаниями для добычи промысловой воды из водозаборных скважин с целью подачи ее на кустовые насосные станции;
• нефтегазодобывающими компаниями для поддержания пластового давления;
• в водном и жилищно-коммунальном хозяйстве для осуществления забора и подачи воды.

Для 1ЭЦПК:

• узел осевой опоры размещен в верхней части насоса;
• для ряда типоразмеров насос возможно комплектовать различными двигателями (масло- или водонаполненными).

Для 2ЭЦПК:

• изготовление деталей насоса из коррозионно-стойких сталей (20Х13, 12Х18Н9Т и т.д.) позволяет повысить ресурс при работе оборудования в агрессивных средах, к примеру, при перекачивании сеноманской воды;
• узел осевой опоры расположен в нижней части насоса (головке всасывающей);
• модифицирована конструкция узла осевой опоры, позволяющая повысить эксплуатационный ресурс насоса.
