Насосы АС-ВК, АС-ВКС вихревые консольные для АЭС

Например   АС-ВКС1/16-К-ТД-У3.1    ТУ 3631-326-00217975-2009, где:

• АС – исполнение для атомных станций;
• ВКС – тип насоса : ВК - вихревой консольный, ВКС - вихревой консольный самовсасывающий;
• 1 – подача, л/с;
• 16 – напор, м;
• К – материал деталей проточной части:  К - из нержавеющей стали;
• ТД – тип уплотнения вала : Т -одинарное торцовое, ТД - двойное торцовое;
• У3.1 – климатическое исполнение и категория размещения по ГОСТ15150-69.

Агрегаты электронасосные вихревые типа АС-ВК (в дальнейшем агрегаты) предназначены для перекачивания нейтральных, слабоагрессивных, вредных и взрывоопасных жидкостей кинематической вязкостью до 36·10-6 м²/с (36 сСт), с содержанием твердых включений, не более 0,01% по массе и размером не более 0,05 мм, в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1 мм/год по ГОСТ 9.908-85.

Для поставки на объекты атомной энергетики насосные агрегаты АС-ВК и АС-ВКС разрабатываются в соответствии с договором поставки и техническими требованиями заказчика. При заказе агрегата необходимо указывать:

- условное обозначение агрегата;

- систему, в которой агрегат будет работать;

- класс безопасности и элемент безопасности по ПН АЭ Г-01-011-97;

- группу оборудования по ПН АЭ Г-7-008-89 (при необходимости);

- категорию сейсмостойкости по НП-031-01.

Насосы, входящие в агрегаты, по показателям надежности относятся к изделиям конкретного назначения (ИКН), вид изделия I (восстанавливаемые) ГОСТ 27.003.

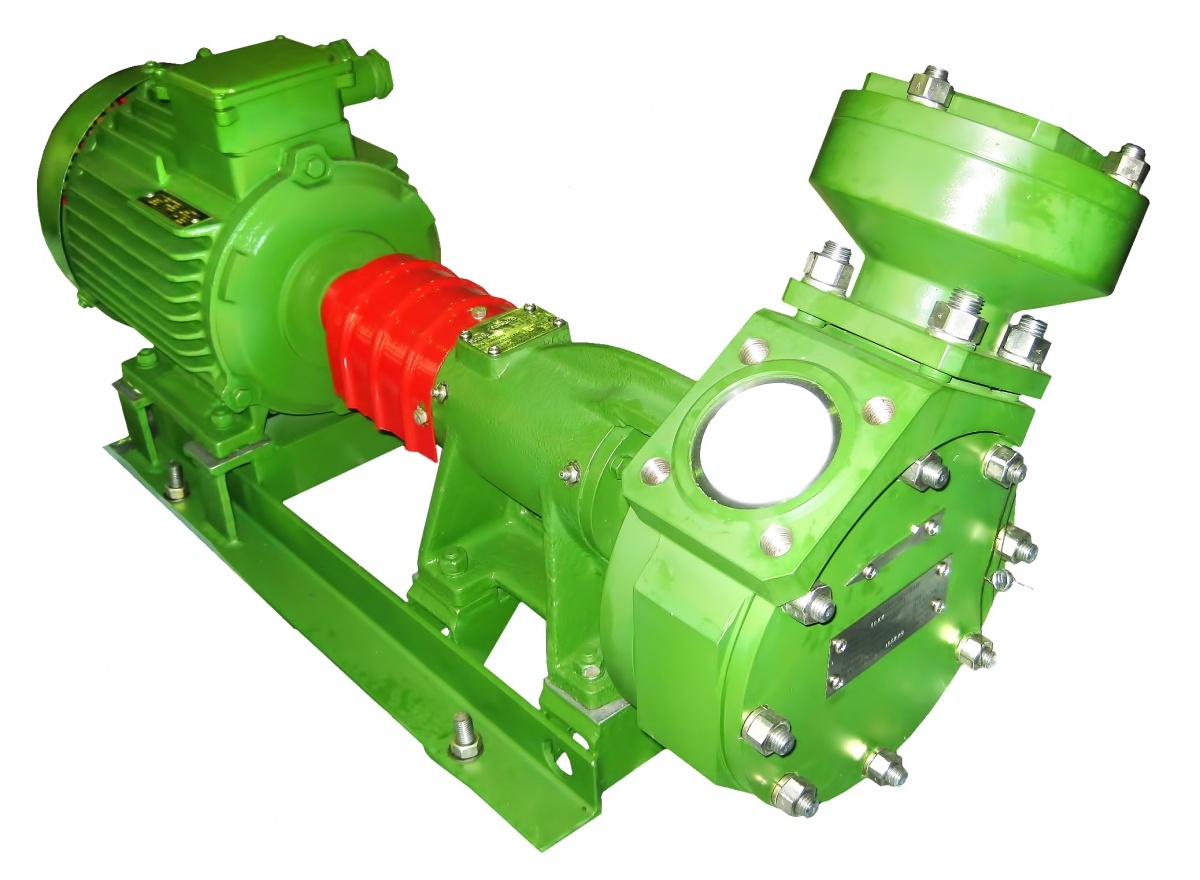

Агрегат состоит из насоса и приводного электродвигателя, установленных на общей фундаментной раме и соединенных между собой при помощи упругой муфты. Над муфтой установлен защитный кожух.

Насос – вихревой, одноступенчатый, горизонтальный, консольный.

Перемещение жидкой среды по кольцевому каналу и придание ей необходимой энергии осуществляется рабочим колесом, которое представляет собой диск с радиально расположенными лопатками.

Рабочая камера проточной части насоса выполнена в корпусе, крышке корпуса и проставке и представляет собой кольцевой канал, сообщающийся с входным и выходным патрубками насоса. Всасывающая и направляющая части канала разделены перемычкой (отсекателем).

Рабочее колесо, закрепленное на валу шпонкой, имеет возможность свободного перемещения в осевом направлении. Имеющиеся в диске отверстия позволяют разгрузить рабочее колесо от осевых сил.

Вал насоса вращается в двух шарикоподшипниковых опорах, установленных в кронштейне насоса.

Направление вращения вала для насоса безразлично, определяется лишь положением трубопроводов и обязательным условием перемещения жидкости от всасывающего к напорному трубопроводу по большой дуге.

Вал насоса уплотняется двойным или одинарным торцовым уплотнением.

• на АЭС для перекачивания дизельного топлива из дренажных приямков
• на АЭС для перекачивания жидкости в системе охлаждения дизель-генераторной установки
• на АЭС для перекачивания душевых, трапных вод

• Широкий диапазон напора при малых подачах
• Линейная зависимость напора от подачи
• Хорошая самовсасывающая способность
• предназначены для применения на атомных электростанциях;
• изготавливаются в сейсмостойком исполнении.
