Насосы 2ВВ, 2ВГ двухвинтовые нефтяные, для вязких сред
Предзаказ

Насосы 2ВВ, 2ВГ двухвинтовые нефтяные, для вязких сред

(0)
Тип конструкции насоса винтовые
Область применения перекачка нефти, нефтепродуктов, нефтепереработка, нефтехимия, химическая промышленность
Перекачиваемая среда нефть, мазут, масло, дизтопливо, вода с нефтепродуктами, химически активные среды, высоковязкие среды

Марки (34), характеристики насосов 2ВВ, 2ВГ :

Марки Подача, м³/ч, не менее Давление на выходе из насоса, кгс/см² не более Частота вращения, об/мин КПД, % Тип уплотнения
2ВВ 1,6/16
1.6 4 2900 23 Т
2ВВ 2,5/16
2.5 4 2900 28 Т
2ВВ 4/16
4 4 2900 38 Т
2ВВ 6,3/16
6.3 4 2900 40 Т
2ВВ 10/16
6 6.3 1450 41 Т
2ВВ 16/16
16 4 1450 48 Т
2ВВ 25/16
23 5 1450 50 Т
2ВГ25/16
18 16 1450 35 ТД
2ВГ40/16
35 16 1450 50 ТД
2ВГ63/16
55 16 1450 50 ТД
А1 2ВВ 50/25
50 25 1450 50 Т
А1 2ВВ 63/25
63 25 1450 50 Т
А1 2ВВ 80/25
80 25 1450 50 Т
А1 2ВВ 125/25
125 25 1450 50 Т
А1 2ВВ 160/25
160 25 1450 50 Т
А1 2ВВ 320/25
320 25 1450 60 Т
А1 2ВВ 400/20
400 20 1450 60 Т
А5 2ВВ 16/25
16 25 1450 50 Т
А5 2ВВ 25/25
25 25 1450 50 Т
А5 2ВВ 50/25
50 25 1450 50 Т
А5 2ВВ 63/25
63 25 1450 50 Т
А5 2ВВ 80/25
80 25 1450 50 Т
А5 2ВВ 125/25
125 25 1450 50 Т
А5 2ВВ 160/25
160 25 1450 50 Т
А5 2ВВ 320/25
320 25 1450 60 Т
А5 2ВВ 400/20
400 20 1450 60 Т
А2 2ВВ 80/25 новинка
80 25 1450 50 ТД
А2 2ВВ 160/25 новинка
160 25 1450 50 ТД
А2 2ВВ 50/40 новинка
50 40 1450 55 ТД
А2 2ВВ 80/40 новинка
80 40 1450 55 ТД
А2 2ВВ 125/40 новинка
125 40 1450 55 ТД
А2 2ВВ 320/25
320 25 1450 60 ТД
А2 2ВВ 400/20
400 20 1450 60 ТД

Примечания:



  • Тип уплотнения вала конструктивно устанавливаемых в насосы: Т - одинарное торцовое, ТВ - одинарное торцовое с вспомогательным, ТД - двойное торцовое.
  • Внешняя утечка через уплотнение не более 0,15 л/ч.
  • Допустимое давление на входе в насос приведено в эксплуатационной документации.
  • Масса, габаритные размеры, насоса (агрегата) приведены в эксплуатационной документации.
  • Производительность насоса приведена при перекачивании жидкостей вязкостью:
    • - для насосов типа 2ВВ по ТУ 3632-064-05747979-99 – 1 сСт;
    • - для насосов типа 2ВГ по ТУ 26-06-1596-90 и насосов типа 2ВВ по ТУ 3632-094-05747979-2002 – 75 сСт;

Условное обозначение

Насос А6 2ВВ 80/40-К-ТД4-Р1-Е У2  ТУ 3632-094-05747979-2002 , где:

  • Насос – тип оборудования
  • А6 – конструктивное исполнение насоса
  • 2ВВ – тип насоса (двухвинтовой, с выносными подшипниками)
  • 80 – номинальная подача насоса, м3/ч;
  • 40 – максимальное давление насоса, в МПа, увеличенное в 10 раз;
  • К – материальное исполнение насоса:
    К–хромоникелевая сталь,
    Е– хромоникельмолибденовая сталь,
    А–сталь 09Г2С,
    Ст3, сталь 20 – без обозначения;
  • ТД – тип уплотнения:
    Т - одинарное торцовое,
    ТВ - одинарное торцовое со вспомогательным,
    ТД - двойное торцовое,
    ТТ - торцовое типа тандем
  • 4 – производитель уплотнения:
    1 – АО «ГМС Ливгидромаш»;
    2 – Burgmann;
    3 – Графлекс;
    4 – Трэм;
    5 – Герметика;
    6 – John Crane;
    7 – AESSEAL;
    8 – Мегатехком
  • Р1 – тип резиновой смеси примененной в РТИ:
    Р1 - 3826,
    Р2 - 1314,
    Р3 - СБ-26,
    Р4 - прочие
  • Е – взрывобезопасное исполнение насоса;
  • У – климатическое исполнение;
  • 2 – категория размещения;
  • ТУ 3632-094-05747979-2002 –   технические условия на поставку.

Агрегат А6 2ВВ 80/40-80/40-К-ТТ4-Р2-250-Е У2  ТУ 3632-094-05747979-2002  , где:

  • Агрегат – тип оборудования
  • А6 – конструктивное исполнение насоса
  • 2ВВ – тип насоса (двухвинтовой, с выносными подшипниками)
  • 80 –  номинальная подача насоса, м3/ч;*
  • 40 –  максимальное давление насоса, в МПа, увеличенное в 10 раз;*
  • 80 –  подача насоса в агрегате, м3/ч;**
  • 40 –  максимальное давление насоса в агрегате, в МПа, увеличенное в 10 раз;**
  • К – материальное исполнение насоса:
    К–хромоникелевая сталь,
    Е– хромоникельмолибденовая сталь,
    А–сталь 09Г2С,
    Ст3, сталь 20 – без обозначения;
  • ТД – тип уплотнения:
    Т - одинарное торцовое,
    ТВ - одинарное торцовое со вспомогательным,
    ТД - двойное торцовое,
    ТТ - торцовое типа тандем
  • 4 – производитель уплотнения:
    1 – АО «ГМС Ливгидромаш»;
    2 – Burgmann;
    3 – Графлекс;
    4 – Трэм;
    5 – Герметика;
    6 – John Crane;
    7 – AESSEAL;
    8 – Мегатехком
  • Р1 – тип резиновой смеси примененной в РТИ:
    Р1 - 3826,
    Р2 - 1314,
    Р3 - СБ-26,
    Р4 - прочие
  • 250 – мощность комплектующего электродвигателя, кВт;
  • Е – взрывобезопасное исполнение насоса;
  • У – климатическое исполнение;
  • 2 – категория размещения;
  • ТУ 3632-094-05747979-2002 –   технические условия на поставку.

Назначение

Насосы двухвинтовые типа 2ВВ, 2ВГ и агрегаты электронасосные на их основе предназначены для перекачивания жидкостей в широком диапазоне вязкостей (1-1500 сСт)1), химически неактивных по отношению к примененным материалам, различных классов опасности. Насосы двухвинтовые типа 2ВВ, 2ВГ и агрегаты электронасосные на их основе, при условии оснащения соответствующими комплектующими, допускают эксплуатацию в различных зонах (общепромышленных, пожароопасных, взрывопожароопасных)2).

Примечания:

1) По согласованию с предприятием-изготовителем допускается эксплуатация насосов типа 2ВВ и 2ВГ на жидкостях имеющих вязкость отличную от приведенной выше.

2) Насосы типа 2ВВ (выпускаемые по ТУ3632-094-05747979-2002) серии А1, А5 и насосы типа 2ВВ (выпускаемые по ТУ 3632-064-05747979-99) комплектуются одинарным торцовым уплотнением – не допускаются для перекачивания взрывоопасных жидкостей при эксплуатации во взрывоопасных зонах.

Насосы типа 2ВВ (выпускаемые по ТУ3632-094-05747979-2002) серии А2, А6 комплектуются двойным торцовым уплотнением, насосы серии А8 комплектуются одинарным торцовым уплотнением с дополнительным – допускаются для перекачивания взрывоопасных жидкостей.



Насосы типа 2ВГ (выпускаемые по ТУ 26-06-1596-90) могут комплектоваться одинарным, одинарным с вспомогательным или двойным торцовым уплотнением. Насосы типа 2ВГ в зависимости от применяемого типа уплотнения могут перекачивать пожароопасные и взрывоопасные жидкости.

Насосы , входящие в состав агрегатов, относятся к изделиям общего назначения (ИОН) вид I (восстанавливаемые) по ГОСТ 27.003‑90, изготавливаются в климатическом исполнении У, категория размещения 2 по ГОСТ 15150-69. По заказу потребителя возможно изготовление  насосов в другом климатическом исполнении. При разработке насосов учтены требования безопасности согласно ОСТ26-06-2028-96, а также нормы и правила Ростехнадзора согласно ПБ08-624-03, ПБ09-540-03, ПБ09-563-03.

Насосы допускают эксплуатацию во взрывоопасных зонах В-1а, В-1б, В-1г, по ПУЭ со средами категории взрывоопасности IIA, IIВ по ГОСТ Р 51330.11-99, группой воспламеняемости – Т1, Т2, Т3, Т4 по ГОСТ Р 51330.5-99.


Конструкция

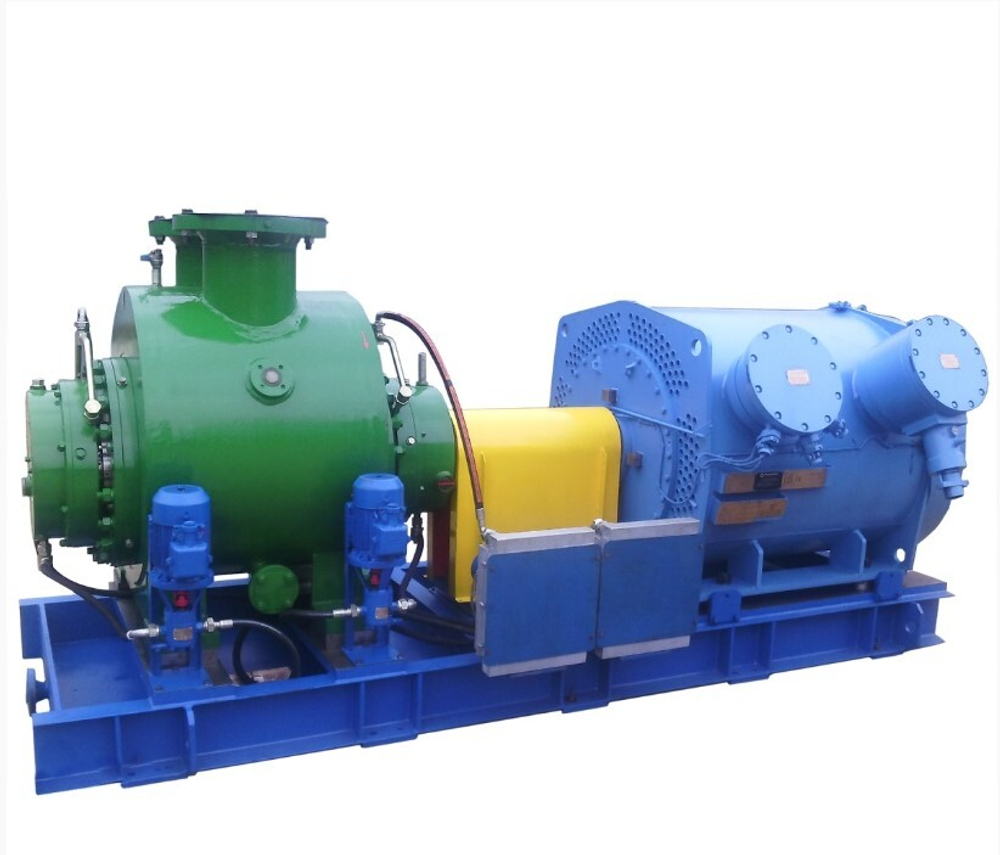

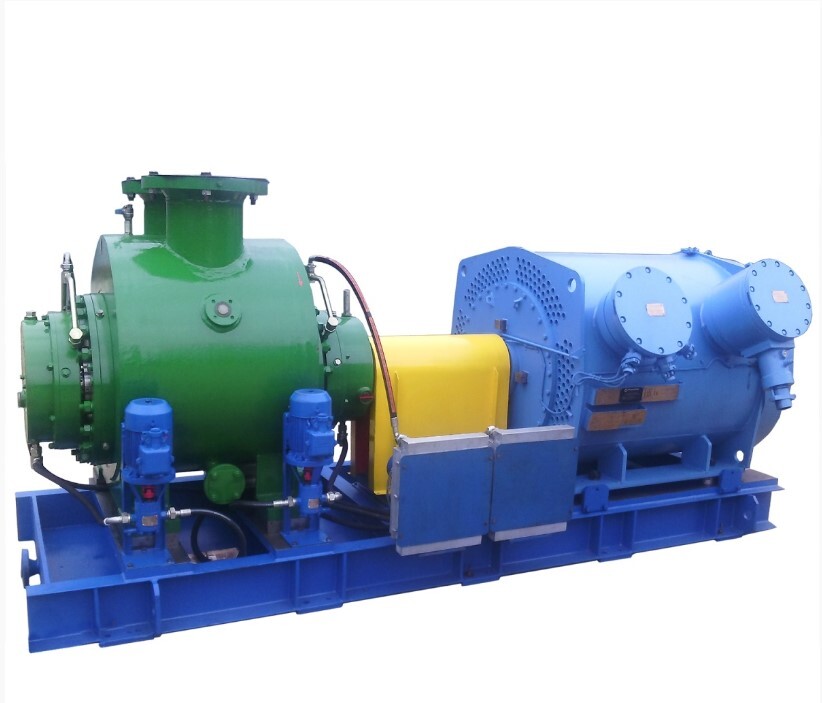

Насосный  агрегат состоит из двухвинтового насоса и электродвигателя, смонтированных на общей фундаментной раме. Соединение двигателя и насоса осуществляется через соединительную муфту.

Насос – объемный, горизонтальный. В расточках обоймы насоса размещены два синхронно вращающихся ротора, имеющих специальную винтовую нарезку. Сменная обойма вставлена в сварной корпус насоса. Вращение с ведущего ротора на ведомый передается через синхронизирующие шестерни. Роторы опираются на подшипники, вынесенные из гидравлической части насоса.

Корпус насоса в обогревном исполнении (2ВГ) имеет камеру, предназначенную для обогрева (охлаждения) корпуса теплоносителем.

Рабочая полость насоса по торцам закрывается корпусами подшипников, а валы уплотняются торцовыми уплотнениями или набивкой.

Агрегаты по заказу потребителя могут комплектоваться устройством плавного пуска, частотным преобразователем, системой контроля и управления.


Применение

  • в технологических процессах нефтепереработки ненефтехимических предприятиях для перекачивания мазутов, гудрона, вакуумного газойля,
  • для  перекачки/перевалки нефтепродуктов морскими  и железнодорожными транспортными   терминалами,
  • для обеспечения технологических и вспомогательных процессов связанных с перекачиванием нефтепродуктов промышленным предприятиями,
  • перекачивание воды, загрязнённой нефтепродуктами, из дренажных ёмкостей на предприятиях нефтепереработки и транспортировки нефтепродуктов.

Особенности/преимущества

2ВВ:
  • возможность проведения ремонта с заменой ремкомплекта и сохранением параметров
  • равномерная транспортировка жидкости без пульсации и перемешивания, вследствие чего не требуется использование гасителя пульсации или компенсаторов в трубопроводах
  • возможность перекачивания различных жидкостей в широком диапазоне вязкостей
  • хорошая всасывающая способность насоса до 5 м и более, в зависимости от вязкости перекачиваемой жидкости;
2ВГ:
  • рубашка обогрева
  • равномерная транспортировка жидкости без пульсации и перемешивания, вследствие чего не требуется использование гасителя пульсации или компенсаторов в трубопроводах
  • возможность перекачивания различных жидкостей в широком диапазоне вязкостей
  • возможность перекачивания жидкостей с температурой до 150...200°С
  • насосы могут комплектоваться одинарными или двойными торцовыми уплотнениями без изменения габаритов насоса
  • корпусные детали и рабочие органы изготавливаются из углеродистой или нержавеющих сталей, что позволяет перекачивать различные типы жидкостей масло, нефть, мазут, а также химически активные жидкости
  • хорошая всасывающая способность насоса до 5 м и более, в зависимости от вязкости перекачиваемой жидкости
  • для предохранения насоса от повышенного давления в комплект поставки может входить клапан предохранительный
