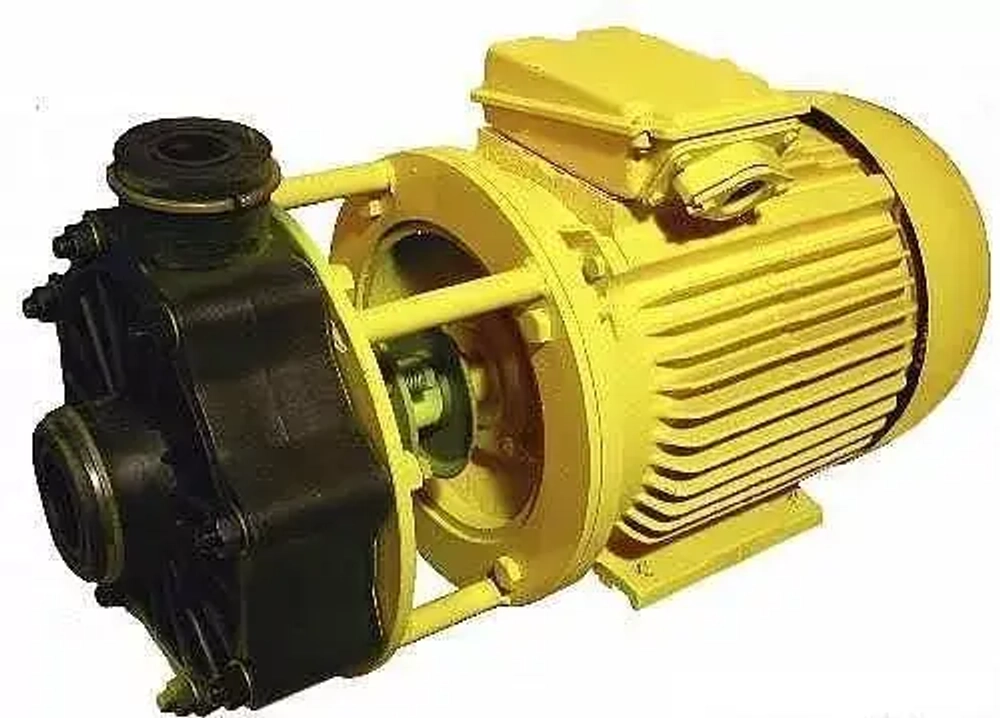

Консольно-моноблочный химический насосный агрегат КМХ65-40-200

Центробежный насос КМХ 65-40-200 предназначен для перекачивания химически активных жидкостей, сред, а так же нейтральных жидкостей, с плотностью до 1850 кг/м3, вязкость - в диапазоне от 0,161 до 210 м/с (кинематическая вязкость не более 30 сСт) и содержанием механических примесей в количестве не более 0,1% по массе с размером частиц не более 0,2 мм. Насосы химические КМХ используют, что бы перекачать чистую воду, водные растворы ТМС, растворы на основе фторуглеводородов и различные растворы, отвечающие выше перечисленным требованиям по плотности, вязкости, размерам твердых включений и стойкости материала насоса. В случаях, если перекачиваемая среда содержит механические загрязнения с размерами твердых включений свыше 0,2 мм, то насосы не используются или необходимо устанавливать предфильтры. Перекачиваемая жидкостьКонцентрацияТемпература,°С Серная кислота Н2SО4 0 - 98 1 -70 Соляная кислота HCl 0 -37 1 - 70 Азотная кислота HNO3 0 - 40 1 - 60 Фосфорная кислота H3PO4 0 - 90 1 - 60 Уксусная кислота CH3COOH 0 - 98 1 - 60 Щелочь натриевая NaOH 0 - 50 20 - 70 Гидроокись алюминия Al (OH)3 0 - 32 20 - 70 Гидроокись калия КОН 0 - 53 20 - 70 По условиям эксплуатации насос соответствует климатическому исполнению УХЛ категории 4 по Климатическое исполнение и категория размещения по ГОСТ 15150 . Характеристики химического насоса КМХ65-40-200 Конструкция насоса Химический элеткронасосный агрегат КМХ - центробежный горизонтальный консольный одноступенчатый насос с осевым подводом и вертикальным отводом. Насосный агрегат (насос) КМХ65-40-200 состоит из насосной части (насоса) в сборе с электродвигателем. Корпус насоса консольно крепится фланцевым соединением к электродвигателю. Электродвигатель горизонтальный комбинированного исполнения с удлинённым концом вала специальной конструкции ЖУ, защищен втулкой из фторопласта, или стандартного комбинированного исполнения с специальными сборочными деталями. Насос КМХ устанавливается на опорные лапы электродвигателя. Насос КМХ-Д-65-40-200 состоит из насосной части (насос) и предназначен для использования без электросети с приводом от механической передачи, а так же в условиях необходимости другой компановки, размещения насоса с приводом от электродвигателя. Насос КМХД-65-40-200 (с приводом через шкив) можно использовать на кислотовозах и подключать его через вал отбора мощности (требуемые обороты 2900 об/мин, мощность 15 кВт) или использовать в составе агрегата с электродвигателем. Рабочее колесо насоса изготовлено из химически стойкого полипропилена и крепится на вал электродвигателя. Рабочее колесо закрытого типа. Уплотнение вала насоса торцовое. Узел уплотнения насоса КМХ предназначен для предотвращения вытекания перекачиваемой жидкости из проточной части по валу. Для сбора утечек из уплотнения вала и отвода в дренаж, в корпусе предусмотрен отвод утечек. Направление вращения рабочего колеса насоса по часовой стрелке, если смотреть со стороны электродвигателя, привода. Габаритно-присоединительные размеры ХЦМ Назначение Электронасосный агрегат подходит и предназначен для перекачивания в стационарных условиях широкого ряда наименований химически активных, агрессивных и других жидкостей Насосы применяются в химической, нефтяной, нефтехимической, газовой, топливно- энергетической, микробиологической и химико-фармацевтической, пищевой, мясомолочной, холодильной и перерабатывающей промышленности, металлургии, энергетике, производство энергии, коммунальных хозяйствах, сетях и других отраслях.
