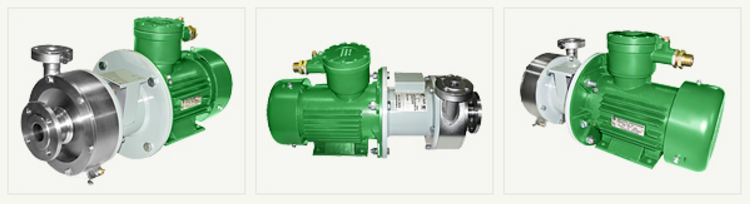

Химический насосный агрегат ХЦМ6/30В-К

Насос ХЦМ6/30ВК - горизонтальный, моноблочный, центробежный взрывозащищенный с магнитной муфтой агрегат электронасосный типа ХЦМ с проточной частью из нержавеющей стали предназначен для перекачивания различных химически активных и нейтральных жидкостей с удельным объемным электрическим сопротивлением менее 105 Омxм, не оказывающих разрушающего воздействия на материалы проточной части насоса (нержавеющая сталь) с температурой от 5 до 80 °С, с концентрацией взвешенных частиц не более 1,25 мг/см3, размером частиц до 0,25 мм, плотностью не более 1500 кг/м3, кинематической вязкостью не более 10x10-6 м2/с. Взрывозащищенные насосы ХЦМ В-К предназначены для перекачивания жидкостей, для которых скорость проникновения коррозии в материал проточной части химического насоса не превышает 0,1 мм./год. Эксплуатация промышленных центробежных герметичных взрывозащищенных насосов типа ХЦМ Q/H В-К допускается во взрывоопасных и пожароопасных зонах категории, имеющих класс В-Iа, В-Iб, В-Iг, В-IIа; П-I; П-II в соответствии с ГОСТ Р 51330.13 и СПУЭ-97 при температуре окружающего воздуха от -30°C до +40°C для перекачивания ЛВЖ и ГЖ, жидкостей, чьи пары образуют взрывоопасные смеси с воздухом категории IIА и IIВ по ГОСТ Р 51330.11 и группы Т1, Т2, Т3, Т4 имеющих температуру от -40°C до +120°C. По условиям эксплуатации химические насосы во взрывозащищенном исполнении соответствуют исполнению У, УХЛ категории 2 по Климатическое исполнение и категория размещения по ГОСТ 15150 . Характеристики химического насоса ХЦМ 6/30 В К Перекачиваемые жидкости: различные нейтральные и химически активные жидкости; легковоспламеняющиеся и горючие жидкости (ЛВЖ и ГЖ); вредные вещества второго, третьего и четвертого классов опасности. Температура: от -40°C до +120°C; Концентрация взвешенных частиц: не должна превышать 1,25 мг/см3; Размер частиц: до 0,25 мм; Плотность (_): не более 1500 кг/м3; Кинематическая вязкость: не более 30x10-6 м2/с. Конструкция насоса Химический элеткронасосный агрегат ХЦМ В К - центробежный горизонтальный консольный моноблочный насос с магнитной муфтой. Внешняя магнитная полумуфта закрепляется на валу электродвигателя и объединяет 8-10 двухполюсных постоянных магнитов под одним корпусом. Крутящий момент с вала двигателя передается на рабочее колесо насоса взаимодействием магнитов наружной и внутренней полумуфт через разделительный стакан улитки, полностью герметизирующий полость от внешней среды. Проточная часть насоса состоит из улитки с разделительным стаканом, рабочего колеса , с встроенной внутренней полумуфтой. Рабочее положение герметичного насоса – горизонтальное. Вал электродвигателя должен вращаться по часовой стрелке (если смотреть со стороны всасывания). Габаритно-присоединительные размеры ХЦМ Назначение Электронасосный агрегат подходит и предназначен для перекачивания в стационарных условиях широкого ряда наименований химически активных, агрессивных и других жидкостей Насосы применяются в химической, нефтяной, нефтехимической, газовой, топливно- энергетической, микробиологической и химико-фармацевтической, пищевой, мясомолочной, холодильной и перерабатывающей промышленности, металлургии, энергетике, производство энергии, коммунальных хозяйствах, сетях, для промывки котлов, теплообменников и других отраслях.
