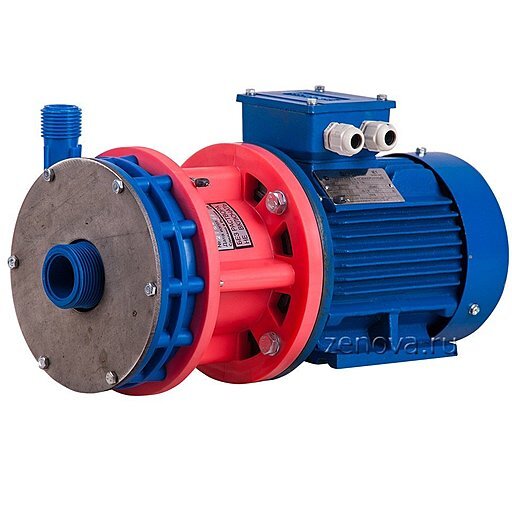

Химический насосный агрегат ХЦМ20/25М

Насос ХЦМ20/25 М - горизонтальный, моноблочный, центробежный с магнитной муфтой агрегат электронасосный типа ХЦМ с проточной частью из полипропилена предназначен для перекачивания различных химически активных и нейтральных жидкостей с удельным объемным электрическим сопротивлением менее 105 Омxм, не оказывающих разрушающего воздействия на материалы проточной части насоса (полипропилен, фторопласт и керамика) с температурой от 5 до 80 °С, с концентрацией взвешенных частиц не более 1,25 мг/см3, размером частиц до 0,25 мм, плотностью не более 1500 кг/м3, кинематической вязкостью не более 10x10-6 м2/с. По условиям эксплуатации насос соответствует климатическому исполнению УХЛ категории 4 по Климатическое исполнение и категория размещения по ГОСТ 15150 . Насосы предназначены для перекачивания жидкостей с удельным объемным электрическим сопротивлением менее 105 Омxм Насос является герметичным, его конструкция исключает утечки перекачиваемой жидкости и не требует специального обслуживания. Характеристики химического насоса ХЦМ 20/25 М Перекачиваемые жидкости: вода водопроводная, дистиллированная, деионизованная; водные растворы технически моющих средств (pH не более 12); растворы на основе фторуглеводородов; растворы щелочей концентрацией не более 30%; растворы кислот с концентрацией: азотной — не более 40%; серной — не более 70%; соляной — не более 35%. ВНИМАНИЕ! Химические насосы типа ХЦМ из пластика с электродвигателем общепромышленного исполнения не предназначены для перекачивания легковоспламеняющихся и горючих жидкостей. Для данных целей необходимо использовать взрывозащищенные центробежные насосы типа ХЦМ В-К с проточной частью из нержавеющей стали. Удельное объемное электрическое сопротивление менее 105 Ом x м Температура: от 7°C до 75°C; Концентрация взвешенных частиц не должна превышать 1,25 мг./см3; Размер частиц: до 0,25 мм; Плотность (_): не более 1500 кг/м3; Кинематическая вязкость: не более 10x10-6 м2/с. Конструкция насоса Химический элеткронасосный агрегат ХЦМ - центробежный горизонтальный консольный моноблочный насос с магнитной муфтой. Внешняя магнитная полумуфта закрепляется на валу электродвигателя и объединяет 8-10 двухполюсных постоянных магнитов под одним корпусом. Крутящий момент с вала двигателя передается на рабочее колесо насоса взаимодействием магнитов наружной и внутренней полумуфт через разделительный стакан улитки, полностью герметизирующий полость от внешней среды. Проточная часть насоса состоит из улитки 4 с разделительным стаканом, фланца 7, рабочего колеса 8, с встроенной внутренней полумуфтой. Проточная часть центробежного герметичного насоса, изготовленная из материалов, обеспечивающих высокую устойчивость к воздействию агрессивных сред (полипропилен и керамика), состоит из улитки с разделительным стаканом, фланца, рабочего колеса, размещенного на двух втулках на керамической оси, и встроенной внутренней полумуфты. Усиливающие проточную часть металлические диски предотвращают фланец и заднюю стенку улитки от деформации, возникающей от рабочего давления в химическом насосе. Габаритно-присоединительные размеры ХЦМ Тип_насоса d1 d2 d3 D1 D2 D3 D L L1 L2 L3 H H1 H2 H3 B1 B2 Масса, кг ХЦМ20/25М 38 24 12 Трап 52 3 Трап 34 3 205 250 534 295 112 65 272 263 130 100 75 160 39,5 Назначение Электронасосный агрегат подходит и предназначен для перекачивания в стационарных условиях широкого ряда наименований химически активных, агрессивных и других жидкостей Насосы применяются в химической, нефтяной, нефтехимической, газовой, топливно- энергетической, микробиологической и химико-фармацевтической, пищевой, мясомолочной, холодильной и перерабатывающей промышленности, металлургии, энергетике, производство энергии, коммунальных хозяйствах, сетях, для промывки котлов, теплообменников и других отраслях.
